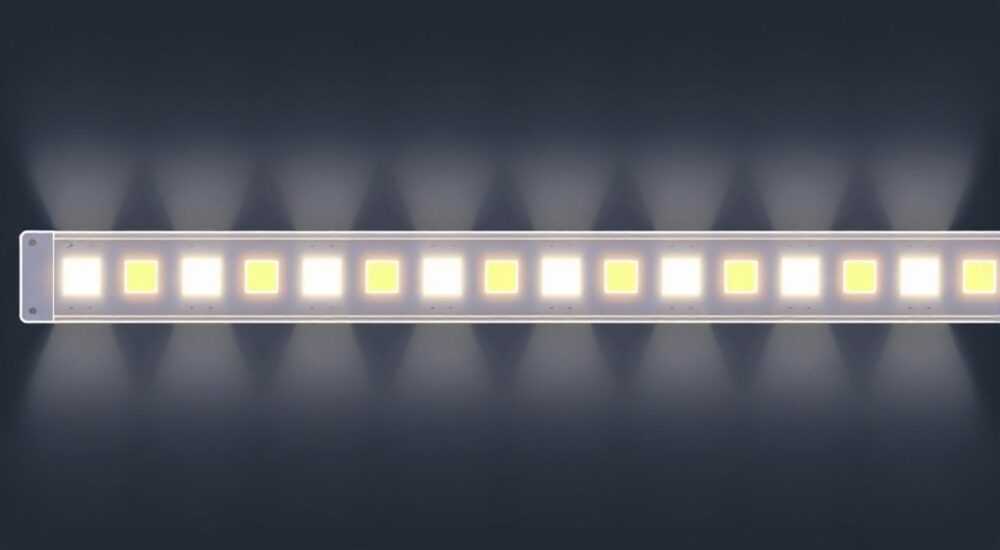

Как подключены светодиоды в ленте светильника

Светодиодные ленты сегодня — один из самых популярных решений для декоративного и функционального освещения в жилых, коммерческих и промышленных пространствах. Их гибкость, энергоэффективность и возможность создания сложных световых сценариев делают их незаменимыми в современном дизайне. Однако многие пользователи сталкиваются с проблемами: лента не включается, мерцает, перегревается или светит неравномерно. Часто причина кроется не в браке товара, а в непонимании того, как именно подключены светодиоды внутри ленты. Понимание этой базовой схемы позволяет не только правильно выбрать и установить ленту, но и оперативно диагностировать неисправности, продлить срок службы и избежать дорогостоящих ошибок.

Как подключены светодиоды в ленте

Внутри стандартной светодиодной ленты каждый светодиод (SMD-компонент) не подключен напрямую к источнику питания. Если бы это было так, даже незначительное отклонение напряжения привело бы к мгновенному выходу из строя. Вместо этого производители используют сложную, но надежную схему: светодиоды объединены в группы, каждая из которых состоит из 3–6 диодов, соединённых последовательно. Такие группы затем подключены параллельно друг к другу. Это позволяет снизить ток, протекающий через каждый диод, и обеспечить стабильное распределение нагрузки.

Представьте себе: если бы вы подключили 60 светодиодов напрямую к 12 В, каждый получил бы всего 0.2 В — этого недостаточно для свечения. Но если вы соедините 3 диода последовательно, их суммарное падение напряжения составит около 9–10 В (по 3–3.5 В на каждый), что идеально подходит для питания от 12 В. Такие тройки повторяются через каждые 3–5 см по всей длине ленты, образуя «сегменты». Между сегментами находятся контактные площадки, к которым подключаются провода питания.

Напряжение и схема питания

Светодиодные ленты работают исключительно от постоянного тока (DC). Напряжение, которое они требуют, — это не 220 В из розетки, а 12 В или 24 В. Именно поэтому для их работы требуется блок питания (драйвер) — преобразователь переменного тока в стабилизированный постоянный. Без него лента просто не зажжётся, а при подключении напрямую к сети — перегорит моментально.

Каждая группа из 3–6 светодиодов требует определённого порога напряжения, чтобы начать светиться. Обычно один светодиод имеет падение напряжения от 2.8 до 3.5 В в зависимости от цвета (красный — меньше, синий и белый — больше). Поэтому три белых светодиода потребуют около 9–10.5 В. Для компенсации потерь и обеспечения стабильной работы добавляется запас в 1–2 В — отсюда и стандарт 12 В. Для более длинных лент, где важна равномерность яркости, применяют 24 В — это снижает ток в проводах и уменьшает падение напряжения на длине.

Разница между 12 В и 24 В

Выбор между 12 В и 24 В — один из ключевых при проектировании освещения. Оба варианта распространены, но имеют существенные различия в применении.

Если вы планируете уложить ленту длиной 8 метров вдоль потолка, 12 В — плохой выбор: к концу ленты яркость может упасть на 30–40%. При 24 В падение составит всего 5–8%. Также при 24 В можно использовать более тонкие провода, что упрощает скрытую прокладку. Однако 12 В остаётся предпочтительным для интерьеров, где важна безопасность — например, в детских комнатах или ванных.

Последовательно-параллельная схема: почему она так важна

Последовательно-параллельная схема — это не просто техническое решение, а инженерный компромисс между надёжностью, стоимостью и производительностью. Если бы все светодиоды были подключены строго последовательно, выход из строя одного элемента привёл бы к полному отключению всей ленты. Если бы все были параллельны — ток потребления был бы неприемлемо высок, а падение напряжения — катастрофическим.

Схема «3 диода + резистор — параллельно» решает обе проблемы. Резистор (или, в более современных лентах, микросхема-ограничитель тока) стабилизирует ток, предотвращая перегрузку. Если один из трёх диодов в группе перегорает — остальные два продолжают работать, и вся группа светится, хотя и с меньшей яркостью. Это делает ленту «деградирующей», а не «отключающейся» — важное преимущество для систем, где прерывание света недопустимо.

Представьте, что вы едете по шоссе и на каждом 5-километровом участке есть заправка. Если одна заправка сломается — вы не останетесь без топлива, потому что следующая уже в зоне досягаемости. Именно так работает схема ленты: каждая группа — это «заправка» для трёх диодов.

Частые ошибки подключения

Даже опытные домашние мастера совершают типичные ошибки, которые приводят к выходу ленты из строя или её некорректной работе.

• Подключение ленты без блока питания — самая распространённая ошибка. Некоторые пытаются включить ленту напрямую в розетку через адаптер от телефона. Это приводит к мгновенному перегоранию диодов.
• Перегрузка одного сегмента — подключение 10 метров ленты к одному блоку питания 60 Вт, хотя рекомендовано 5 м. Результат: перегрев, пожелтение защитного слоя, падение яркости и риск возгорания.
• Использование неподходящих проводов — тонкие провода (например, 0.5 мм²) при токе 4–5 А сильно нагреваются. Это не только снижает эффективность, но и создаёт пожарную опасность.
• Неправильная полярность — подключение «+» и «–» наоборот. Современные ленты часто имеют защиту от обратной полярности, но дешёвые модели могут выйти из строя сразу.
• Отсутствие изоляции на соединениях — особенно при монтаже в ванных комнатах или на улице. Влага проникает через открытые контакты, вызывая коррозию и замыкания.

Для проверки правильности подключения используйте мультиметр: измерьте напряжение на входе ленты — оно должно быть в пределах ±5% от номинала (например, 11.4–12.6 В для 12 В ленты). Если напряжение ниже — проблема в блоке питания или сечении проводов.

Как выбрать блок питания

Блок питания — сердце светодиодной системы. Его выбор определяет не только работу ленты, но и её долговечность. Не покупайте «на глаз» или по цене. Используйте простой алгоритм:

1. Определите мощность ленты. Умножьте длину (в метрах) на мощность на метр (указана в спецификации, например, 14.4 Вт/м).
2. Добавьте 20% запаса. Например: 6 м × 14.4 Вт = 86.4 Вт → 86.4 × 1.2 = 103.7 Вт → берём 120 Вт.
3. Выберите напряжение: 12 В или 24 В — в зависимости от длины и назначения (см. таблицу выше).
4. Убедитесь, что блок питания имеет защиту от перегрузки, перегрева и короткого замыкания (IP65 для влажных помещений).
5. Проверьте, есть ли сертификат соответствия (например, CE, RoHS, UL).

Для лент с RGB-контроллером используйте только блоки питания, совместимые с PWM-регулировкой. Некоторые дешёвые драйверы не поддерживают импульсную модуляцию — и тогда цвета будут искажены, а лента будет мерцать.

Диагностика неисправностей

Если лента не работает или светит неравномерно — не спешите менять её. Сначала проведите диагностику поэтапно:

• Проверьте питание: измерьте напряжение на выходе блока питания. Если оно ниже нормы — проблема в блоке или в проводах.
• Проверьте целостность проводов: осмотрите места пайки, особенно если лента подключалась вручную. Проверьте, не отслоились ли медные дорожки.
• Протестируйте сегменты: подключите к блоку питания только 1-метровый фрагмент. Если он светит — проблема в длине или перегрузке.
• Проверьте контроллер (если есть): отключите его и подайте питание напрямую. Если лента заработала — неисправен контроллер или его настройки.
• Ищите «тёмные зоны»: если на 3-метровой ленте последние 50 см тусклые — это классический признак падения напряжения. Решение: подключить дополнительное питание в середине или перейти на 24 В.

Не забывайте: светодиоды не «перегорают» как лампы накаливания. Они медленно теряют яркость (люмены). Если лента светит, но тускло — вероятно, она перегревалась или работает с завышенным током.

Заключение

Понимание того, как подключены светодиоды в ленте, — это не академическое знание, а практический навык, который экономит время, деньги и нервы. Последовательно-параллельная схема с группами из 3–6 диодов — это инженерное решение, проверенное десятилетиями. Оно обеспечивает баланс между надёжностью, яркостью и долговечностью. Правильный выбор напряжения (12 В для коротких участков, 24 В для длинных), использование блока питания с запасом мощности и качественных проводов — вот три кита стабильной работы любой светодиодной ленты.

Не пытайтесь «сэкономить» на блоке питания или использовать неподходящие провода. Эти компоненты — не расходники, а основа системы. Ошибка в них приведёт к выходу из строя всей ленты, а в худшем случае — к повреждению электропроводки.

• Светодиоды в ленте подключены группами по 3–6 штук последовательно, а группы — параллельно.
• Обязательно используйте блок питания с напряжением 12 В или 24 В — не подключайте напрямую к 220 В!
• Для лент длиной более 5 м выбирайте 24 В — это предотвратит падение яркости.
• Всегда берите блок питания с запасом мощности 15–25%.
• Проверяйте полярность, качество пайки и изоляцию — это устраняет 80% проблем.
