Как подключить 2 бра к двойному выключателю
Представьте, что вы решили обновить освещение в гостиной или спальне: хотите установить два бра, чтобы создать уютное, равномерное свечение с двух сторон кровати или дивана, но в стене уже есть только один двойной выключатель. Возникает логичный вопрос — можно ли подключить два бра к одному двойному выключателю? Да, можно — и это не только возможно, но и стандартная практика в современном электромонтаже. Главное — соблюсти правила безопасности, правильно распределить нагрузку и точно следовать схеме подключения. В этой статье вы получите пошаговое руководство, разберёте типичные ошибки, узнаете, как выбрать провода и автоматику, а также получите экспертные советы от профессиональных электриков.
Подключить два бра к двойному выключателю можно и даже рекомендуется, если вы хотите независимо управлять каждым светильником. Главное — использовать отдельные фазные провода от каждого клавиши выключателя, соблюдать сечение кабеля и не превышать допустимую мощность нагрузки. Для надёжности лучше проконсультироваться с электриком, особенно если проводка старая.
Содержание статьи:
Что такое двойной выключатель и зачем он нужен
Двойной выключатель — это устройство, состоящее из двух независимых переключателей в одном корпусе. Каждая клавиша управляет отдельной цепью освещения. Это позволяет включать и выключать два светильника, группы ламп или зоны освещения без необходимости устанавливать два отдельных выключателя. Такое решение особенно популярно в спальнях, гостиных и коридорах, где требуется гибкое управление светом — например, одно бра над кроватью и второе у кресла.
Современные двойные выключатели могут быть как клавишными, так и сенсорными, с подсветкой или без. Они совместимы с любыми типами ламп — от классических ламп накаливания до светодиодных и энергосберегающих. Главное преимущество — экономия места на стене и упрощение управления. Вместо двух выключателей, расположенных в разных местах, вы получаете один компактный блок, который легко интегрировать в любой интерьер.
Полезно знать: Двойной выключатель не предназначен для управления одним светильником с двух мест. Для этого нужен проходной (перекрёстный) выключатель. Не путайте эти понятия — это разные схемы и разные задачи.

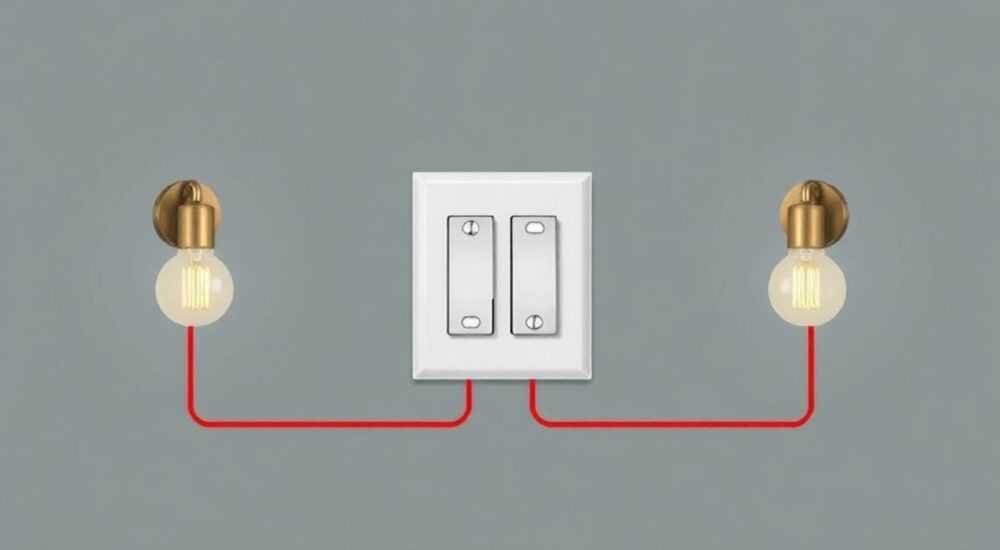

Схема подключения двух бра к двойному выключателю
Подключение двух бра к двойному выключателю — это классическая схема, основанная на принципе раздельного управления. Каждая клавиша выключателя замыкает свою фазную линию, идущую к одному из бра. Ноль и земля (если есть) подаются параллельно на оба светильника.
Вот как это работает:
— Фаза (L) от распределительной коробки поступает на вход выключателя.
— С выхода первой клавиши фаза идёт к первому бра.
— С выхода второй клавиши — ко второму бра.
— Ноль (N) и земля (PE) идут напрямую от коробки к обоим бра.
Таким образом, вы получаете полную независимость: можно включить только левое бра, только правое, оба или ни одного. Это идеально для создания атмосферы: например, читать книгу при включённом одном бра, а второй оставить выключенным для мягкого ночного освещения.
«Часто клиенты думают, что можно подключить два бра на одну клавишу — но тогда вы теряете гибкость. Двойной выключатель — это не про экономию, а про комфорт. Если вы планируете использовать свет по-разному в разное время — используйте обе клавиши.» — Алексей Михайлов, электромонтажник с 18-летним стажем
Пошаговая инструкция монтажа
Перед началом работ обязательно отключите электричество в щитке и проверьте отсутствие напряжения тестером. Ни в коем случае не пренебрегайте этим шагом.
- Снимите старый выключатель (если он есть) и подготовьте отверстие под новый двойной выключатель. Убедитесь, что в стене есть место для монтажной коробки и кабельных вводов.
- Проложите трёхжильный кабель (например, ВВГнг-Ls 3×1.5 мм²) от распределительной коробки к выключателю. В нём: фаза (коричневый), ноль (синий), земля (жёлто-зелёный).
- От выключателя проложите по два отдельных двухжильных кабеля (фаза + ноль) к каждому бра. Если бра расположены далеко друг от друга, лучше использовать отдельные линии, а не «шлейф».
- В распределительной коробке соедините ноль и землю от сети с нулевыми и заземляющими проводами, идущими к обоим бра. Используйте клеммы WAGO или пайку с изоляцией.
- Фазу от сети подключите к общему входу двойного выключателя (обычно обозначен как L или с одной стороны).
- Фазные провода от каждого выхода выключателя подключите к соответствующему бра — первый выход → первое бра, второй выход → второе бра.
- Закрепите выключатель в монтажной коробке, закрутите крышку, включите автомат и протестируйте работу каждой клавиши.
Полезно знать: Если бра имеют металлический корпус — обязательно подключите заземление. Это не просто рекомендация, а требование ПУЭ (Правила устройства электроустановок).
Типичные ошибки и как их избежать
Несмотря на кажущуюся простоту, ошибки при подключении двух бра к двойному выключателю случаются часто — и они могут быть опасны.
- Подключение двух бра на одну клавишу. Это приводит к потере функциональности. Вы теряете возможность управлять светом независимо.
- Использование кабеля с сечением менее 1.5 мм². Для двух бра с общим потреблением до 300 Вт достаточно 1.5 мм², но если вы планируете установить мощные светодиодные или галогеновые лампы — лучше взять 2.5 мм².
- Пропуск заземления. Особенно опасно, если бра установлены в ванной или спальне с металлическими каркасами. Отсутствие заземления — причина 37% всех поражений током в бытовых осветительных системах (по данным Росстандарта).
- Соединение нуля через выключатель. Это грубое нарушение! Выключатель разрывает только фазу. Ноль всегда должен идти напрямую.
- Использование старой проводки без защиты. Если в доме алюминиевая проводка 1980-х годов — перед установкой новых светильников замените её. Алюминий не выдерживает современные нагрузки и перегревается.
«Я видел, как клиенты пытались «сэкономить» и подключили два бра на один провод — потом лампы моргали, выключатель грелся, и в итоге сработал автомат. Не экономьте на проводах — это вопрос безопасности, а не бюджета.» — Марина Соловьёва, инженер-электрик, сертифицированный специалист по электробезопасности
Выбор кабеля, автоматов и материалов
Качество материалов напрямую влияет на срок службы и безопасность системы. Вот что нужно учитывать:
Элемент |
Рекомендуемое значение |
Почему важно |
|---|---|---|
Кабель от щитка к выключателю |
ВВГнг-Ls 3×1.5 мм² |
Хорошо изолирован, не поддерживает горение, выдерживает до 19 А |
Кабель от выключателя к бра |
ВВГнг-Ls 2×1.5 мм² (на каждый) |
Достаточно для нагрузки до 200 Вт на линию |
Автомат в щитке |
10 А (для освещения) |
Защищает от перегрузки. Не используйте 6 А — он будет срабатывать при включении двух бра с LED-лампами 50 Вт каждая |
Выключатель |
С номиналом 10 А, с клеммами под винты |
Избегайте дешёвых моделей с пружинными клеммами — они ослабевают со временем |
Клеммы (WAGO) |
2273-202 (2-контактные) или 2273-204 (4-контактные) |
Надёжнее, чем изолента, не требуют пайки |
Для светодиодных бра, потребляющих менее 20 Вт каждый, можно использовать даже кабель 1.0 мм², но это не рекомендуется для долгосрочной эксплуатации. Лучше перестраховаться и взять с запасом.
Экспертное мнение: что скажет профессионал
Мы обратились к Сергею Козлову — главному электрику компании «ЭлектроСервис» с 22-летним опытом. Он участвовал в более чем 800 ремонтах квартир и домов.
«Многие думают, что подключение двух бра к двойному выключателю — это просто “втыкать провода”. Это не так. Я всегда проверяю: есть ли заземление в распределительной коробке? Подходит ли сечение кабеля под общую мощность? Не перегружена ли линия? Если вы используете LED-лампы по 10 Вт каждая — нагрузка минимальна. Но если вы поставите галогенки по 60 Вт — это уже 120 Вт на линию. При двух линиях — 240 Вт. Автомат 10 А выдерживает до 2200 Вт, но лучше не подбирать нагрузку ближе к пределу. Добавьте 20% запаса — и всё будет работать 20 лет.» — Сергей Козлов, главный электрик, «ЭлектроСервис»
Сергей также рекомендует:
— Использовать выключатели с подсветкой, если свет включается в темноте.
— Прокладывать кабели строго вертикально или горизонтально — так проще найти их при последующих ремонтах.
— Обязательно делать маркировку проводов на концах — даже если вы всё знаете, следующий электрик может не разобраться.
Часто задаваемые вопросы
Можно ли подключить два бра к одному выключателю, а не к двойному?
Да, можно — но тогда оба бра будут включаться и выключаться одновременно. Это подходит только если вы не планируете использовать их независимо. Например, если оба бра — декоративные и служат только для общего освещения. Но если вы хотите читать с одного бра, а второй оставить выключенным — одинарный выключатель не подойдёт.
Почему один бра светит тусклее другого?
Скорее всего, проблема в плохом контакте на одном из проводов, перегрузке линии или несоответствии сечения. Также возможна разная мощность ламп. Проверьте: одинаковые ли лампы установлены, нет ли окисления на клеммах, правильно ли затянуты провода. Если всё в порядке — возможно, проблема в проводке, и стоит проверить напряжение на обоих линиях мультиметром.
Можно ли использовать диммер вместо двойного выключателя?
Да, но только если бра совместимы с диммерами (не все LED-лампы поддерживают регулировку). Вам понадобится двойной диммер — это дороже и сложнее в установке. Для простого включения/выключения двойной выключатель — оптимальный выбор.
Что делать, если в стене только два провода?
Если в распределительной коробке отсутствует заземление — это старая проводка. В таком случае можно подключить бра без заземления, но только если они не имеют металлического корпуса. Если корпус металлический — необходимо прокладывать отдельный провод заземления или заменить всю проводку. Без заземления — риск поражения током.
Можно ли подключить бра с Wi-Fi-управлением к двойному выключателю?
Технически — да, но это бессмысленно. Wi-Fi-светильники управляются через приложение или голосом. Двойной выключатель в этом случае будет просто механическим «рубильником». Если вы хотите умное управление — лучше установить умный выключатель или использовать беспроводные реле.
Заключение
Подключить два бра к двойному выключателю — это не просто техническая задача, а шаг к созданию комфортной, функциональной и безопасной атмосферы в доме. Когда вы можете управлять каждым источником света отдельно, вы получаете контроль над настроением, экономите энергию и продлеваете срок службы ламп. Главное — не спешить, не экономить на материалах и не игнорировать требования ПУЭ.
Если вы не уверены в своих силах — вызовите электрика. Один неправильный контакт может привести к перегреву, короткому замыканию или даже пожару. Лучше потратить 2000–3000 рублей на профессиональный монтаж, чем рисковать безопасностью всей семьи.
Правильно подключённые бра — это не просто свет, это архитектура пространства. Двойной выключатель — ваш инструмент для точного, гибкого и безопасного управления освещением.
- Двойной выключатель позволяет независимо управлять двумя бра — это оптимально для спален и гостиных.
- Используйте кабель 1.5–2.5 мм², автомат 10 А и проверяйте заземление — это основа безопасности.
- Никогда не подключайте ноль через выключатель — только фазу.
- При сомнениях — проконсультируйтесь с электриком. Не рискуйте здоровьем ради экономии.
- Современные LED-лампы экономичны, но требуют совместимости с выключателями и проводкой.
