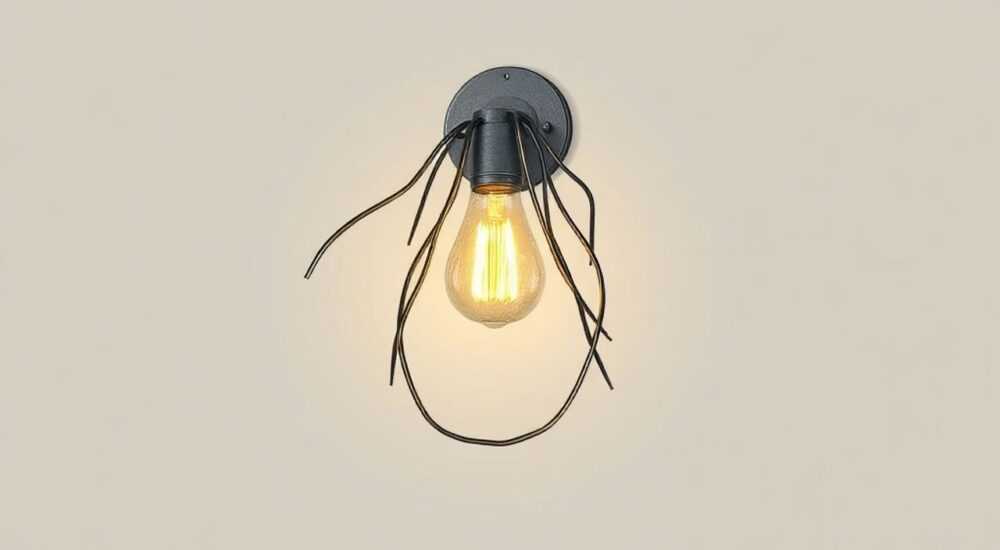

Как подключить бра где много проводов

Подключение бра с большим количеством проводов может вызвать затруднения даже у опытных домашних мастеров. Основная сложность заключается в правильной идентификации назначения каждого провода, особенно если они не имеют цветовой маркировки или были подключены ранее с нарушением стандартов. Главное — не торопиться, соблюдать технику безопасности и чётко следовать инструкциям по подключению.

Чтобы подключить бра с несколькими проводами, важно сначала определить функцию каждого провода: фаза, ноль и заземление. Используйте индикаторную отвёртку или мультиметр для проверки напряжения, а перед началом работ обязательно отключите электропитание на щитке.

Содержание статьи:

Как определить назначение проводов в бра
Пример: бра с LED-подсветкой и основной лампой
Необходимые инструменты и материалы
Пошаговая инструкция по подключению бра с множеством проводов
Шаг 1: Отключите питание
Шаг 2: Подготовьте место установки
Шаг 3: Определите провода на стене
Шаг 4: Подготовьте провода бра
Шаг 5: Соедините провода
Шаг 6: Установите и закрепите бра
Шаг 7: Включите питание и протестируйте
Типичные ошибки и как их избежать
Экспертное мнение
Вопросы и ответы
Заключение

Как определить назначение проводов в бра

Современные бра, особенно модели со светодиодной подсветкой, дистанционным управлением или регулировкой яркости, могут иметь более трёх проводов. Это связано с дополнительными функциями: питание основного света, питание подсветки, заземление, управление через выключатель с подсветкой и т.д. Чтобы не перепутать провода, необходимо разобраться в их назначении.
Первым делом осмотрите провода на наличие цветовой маркировки. Согласно ГОСТ Р 50462–2019:

Фазный провод (L) — коричневый, красный или белый;
Нулевой провод (N) — синий или чёрный;
Заземляющий провод (PE) — жёлто-зелёный.

Если маркировка отсутствует или вызывает сомнения, провода нужно прозванивать.
В некоторых моделях производители используют внутреннюю разводку для нескольких источников света. Например, одно бра может включать основную лампу и декоративную LED-ленту, которые работают отдельно. В таких случаях провода группируются по функциям: один комплект — для лампы, другой — для ленты, третий — для заземления корпуса.

Полезно знать: Если бра имеет два режима включения (например, через клавиши двухклавишного выключателя), оно будет иметь как минимум четыре провода: две фазы, общий ноль и заземление.

Для точной идентификации используйте мультиметр в режиме прозвонки. Отключите питание, затем прозвоните провода от патрона до соответствующих контактов внутри арматуры. Это поможет понять, к какой части светильника подходит каждый провод. Маркировка на плате или блоке питания также может содержать подсказки: L1, L2 — фазы; N — ноль; GND — земля.

Пример: бра с LED-подсветкой и основной лампой

Представьте, что у вас бра с двумя источниками света. Провода:

Коричневый — фаза для основной лампы;
Синий — общий ноль;
Чёрный — фаза для LED-ленты;
Жёлто-зелёный — заземление корпуса.

Такая конфигурация требует подключения к двухклавишному выключателю, чтобы управлять каждым источником отдельно.

Необходимые инструменты и материалы

Перед началом работ подготовьте всё необходимое. Наличие правильного инструмента сэкономит время и повысит безопасность.

Индикаторная отвёртка или мультиметр — для определения фазы и проверки отсутствия напряжения.
Отвёртки (крестовые и плоские) — для разборки бра и клеммной колодки.
Кусачки и стриппер — для зачистки изоляции проводов.
Клеммы WAGO или винтовые зажимы — для надёжного соединения проводов без скруток.
Изолента или термоусадка — для дополнительной изоляции соединений.
Уровень — чтобы повесить бра ровно.

Если бра крепится к стене на дюбели, понадобятся также дрель, свёрла по бетону или дереву и подходящие крепёжные элементы. Для моделей с декоративной накладкой — возможно, потребуется шпатель для аккуратного приклеивания.

«Всегда используйте клеммы WAGO вместо скруток — это соответствует современным нормам ПУЭ и исключает риск перегрева в месте соединения.» — Алексей Петров, электромонтёр 5 разряда, 18 лет опыта

Инструмент	Назначение	Альтернатива
Мультиметр	Точное определение фазы, ноля, прозвонка цепи	Индикаторная отвёртка с ЖК-экраном
Клеммы WAGO	Быстрое и безопасное соединение проводов	Винтовые клеммники
Стриппер	Аккуратная зачистка изоляции без повреждения жилы	Острый нож или кусачки

Пошаговая инструкция по подключению бра с множеством проводов

Правильный порядок действий — залог успешного и безопасного подключения. Даже если вы сталкиваетесь с этим впервые, следуя алгоритму, вы справитесь.

Шаг 1: Отключите питание

Перед любыми работами с электропроводкой отключите автомат на щитке, отвечающий за освещение в комнате. Поставьте табличку «Не включать!», чтобы случайно не включили свет.

Шаг 2: Подготовьте место установки

Определите высоту и положение бра. Используйте уровень, чтобы отметить точки крепления. Просверлите отверстия, вставьте дюбели. Убедитесь, что стена выдержит вес светильника.

Шаг 3: Определите провода на стене

На стене должно быть минимум два провода: фаза и ноль. При наличии заземления — третий. Если используется двухклавишный выключатель, будет две фазы (L1, L2), одна нейтраль и, возможно, земля.
Используя индикаторную отвёртку (при включенном питании!), найдите фазу. Помните: тестировать нужно только после временного включения автомата. После определения снова отключите питание.

Шаг 4: Подготовьте провода бра

Разберите бра, снимите плафон или декоративную крышку. Осмотрите провода. Зачистите концы на 1–1,5 см. Если провода тонкие и многожильные, обожмите их наконечниками НШВИ для надёжного контакта.

Шаг 5: Соедините провода

Соединяйте провода строго по назначению:

Фазу с фазой;
Ноль с нулём;
Землю с землёй.

Если бра имеет два фазных провода (например, для лампы и LED), подключайте их к соответствующим фазам на стене (L1 и L2).
Используйте клеммы WAGO: просто вставьте провода в гнездо до щелчка. Не допускайте смешивания проводов разных функций.

Шаг 6: Установите и закрепите бра

Аккуратно заведите провода в корпус, закрепите светильник на стене. Убедитесь, что провода не зажаты и не перегнуты. Закройте крышку или плафон.

Шаг 7: Включите питание и протестируйте

Включите автомат на щитке. Проверьте работу каждой клавиши выключателя. Убедитесь, что оба источника света работают, нет мерцания, постороннего шума или запаха.

Полезно знать: Если бра не работает, но питание на проводах есть — проблема может быть в блоке питания (для LED) или плохом контакте в клемме. Перепроверьте все соединения.

Типичные ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки при подключении сложных светильников. Вот самые распространённые:

Смешивание фазы и ноля — приводит к тому, что светильник остаётся под напряжением даже при выключенном выключателе. Это опасно при обслуживании.
Игнорирование заземления — особенно актуально для металлических бра. Без заземления возможен удар током при пробое изоляции.
Подключение LED-ленты к сети 220 В напрямую — большинство LED-лент рассчитаны на 12 или 24 В. Прямое подключение вызовет мгновенный выход из строя.
Использование скруток без изоляции — временное решение, которое со временем окисляется и перегревается.

Ошибка	Последствия	Решение
Перепутаны L и N	Опасность поражения током, неправильная работа диммеров	Прозвонить провода и исправить подключение
LED без блока питания	Сгорание светодиодов	Установить подходящий адаптер 220В/12В
Плохой контакт в клемме	Искрение, нагрев, обугливание	Заменить клемму, зачистить провода

«Никогда не экономьте на качестве соединений. Один плохо затянутый контакт может стать причиной пожара через полгода.» — Татьяна Ковалёва, инженер-электрик, энергосбытовая компания «Северэнерго»

Экспертное мнение

«Сегодня многие бра оснащаются умными модулями: Wi-Fi, Bluetooth, датчиками движения. При подключении таких моделей важно не только правильно соединить провода, но и обеспечить стабильное напряжение. Перепады могут вывести из строя электронику. Рекомендую использовать стабилизатор или импульсный блок питания с защитой.» — Дмитрий Смирнов, руководитель отдела электромонтажа, компания «ЛайтХаус», 12 лет в сфере

Также Дмитрий обращает внимание на важность документации: «Если в комплекте есть схема подключения — изучите её в первую очередь. Производители указывают не только цвет проводов, но и допустимые нагрузки, тип ламп и особенности монтажа».

Вопросы и ответы

Что делать, если на стене только два провода, а в бра — четыре?

Если в бра два фазных провода, а на стене только одна фаза, вы можете соединить оба фазных провода бра вместе и подключить к одной фазе на стене. В этом случае оба источника света будут включаться одновременно. Однако вы потеряете возможность раздельного управления. Альтернатива — замена выключателя на двухклавишный с проведением второго провода.

Можно ли подключить бра без заземления?

Если бра пластиковый и не имеет открытых металлических частей — можно. Но если корпус металлический, заземление обязательно. Без него использование светильника считается небезопасным согласно ПУЭ.

Почему мигает LED-подсветка после выключения?

Это происходит, если в выключателе есть подсветка. Она создаёт слабый ток, который накапливается в конденсаторе блока питания. Решение: уберите подсветку из выключателя или установите шунтирующий резистор параллельно LED-ленте.

Нужен ли отдельный автомат для бра?

Обычно нет. Бра потребляет мало мощности (до 60 Вт), поэтому подключается к общей линии освещения. Но если вы устанавливаете несколько мощных светильников, стоит задуматься о выделенной линии.

Заключение

Подключение бра с большим количеством проводов — задача, требующая внимания к деталям, знания основ электротехники и соблюдения правил безопасности. Главное — не спешить, правильно идентифицировать каждый провод и использовать качественные соединения.

Даже сложный светильник можно подключить самостоятельно, если следовать проверенному алгоритму и не игнорировать технику безопасности. Помните: отсутствие света — это неудобство, а неправильное подключение — угроза жизни.

Всегда отключайте питание перед началом работ.
Определяйте назначение каждого провода с помощью мультиметра.
Используйте клеммы WAGO вместо скруток.
Подключайте LED-компоненты только через блок питания.
Проверяйте работу всех режимов после установки.
