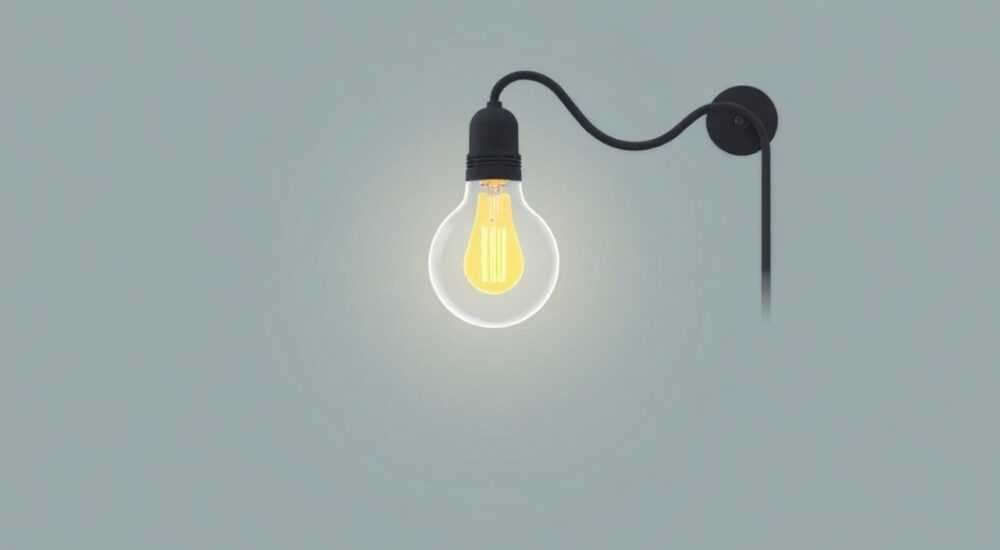

Как подключить бра к трехжильному проводу

Подключение бра к трехжильному проводу — задача, с которой сталкиваются многие при ремонте или замене осветительных приборов. В отличие от стандартного двухжильного кабеля, трехжильный провод включает дополнительную жилу, предназначенную для заземления. Это особенно важно в помещениях с повышенной влажностью, таких как ванная или кухня, где безопасность выходит на первый план. Неправильное подключение может привести не только к выходу светильника из строя, но и к риску поражения электрическим током.

Как определить назначение жил в трехжильном проводе

Перед тем как начать подключение, крайне важно правильно идентифицировать каждую жилу. В современных электросетях используется единая система цветовой маркировки, регламентированная ПУЭ (Правила устройства электроустановок). Она помогает быстро и безопасно определить, какая жила за что отвечает.

Стандартная расцветка следующая:

• Коричневый или красный — фаза (L);
• Синий или голубой — ноль (N);
• Жёлто-зелёный — заземление (PE).

Однако не стоит полагаться исключительно на цвет. Старые провода, некачественная изоляция или ошибка монтажника могут привести к путанице. Представьте: вы уверены, что синий — это ноль, а на деле там фаза. Последствия могут быть плачевными.

Проверка жил мультиметром или индикаторной отвёрткой

Чтобы избежать ошибок, всегда проверяйте наличие напряжения. Используйте индикаторную отвёртку для быстрой диагностики фазы. При контакте с фазной жилой загорится светодиод. Но этого недостаточно для полной уверенности.

Лучше воспользоваться мультиметром. Установите его в режим измерения переменного напряжения (до 250 В). Один щуп подключите к предполагаемой фазе, второй — к синей жиле. Если прибор покажет 220 В — значит, первая жила действительно фазная, вторая — ноль. Затем проверьте заземление: между фазой и жёлто-зелёной жилой также должно быть около 220 В.

Пошаговая инструкция: как подключить бра к трехжильному проводу

Теперь, когда вы точно знаете, где фаза, ноль и заземление, можно переходить к подключению. Работайте аккуратно и последовательно. Даже опытные электрики не пренебрегают простыми шагами — они спасают от серьёзных последствий.

1. Отключите питание в щитке. Найдите автомат, отвечающий за освещение в комнате, и переведите его в положение «выкл». Повесьте табличку или предупредите домочадцев.
2. Снимите старый светильник. Открутите крепёж, отсоедините провода. Если бра было подключено ранее, сравните схему с текущей разводкой.
3. Подготовьте провода. Очистите концы жил от изоляции на 1–1,5 см. Используйте качественные stripper’ы, чтобы не повредить токопроводящую часть.
4. Подключите заземление. Жёлто-зелёную жилу подведите к клемме заземления на корпусе бра. Обычно она обозначена значком ⏚ или надписью «PE».
5. Подключите ноль. Синюю жилу соедините с клеммой N на патроне или блоке питания (если используется LED-светильник).
6. Подключите фазу. Коричневую (или красную) жилу подключите к клемме L. Убедитесь, что фаза и ноль не перепутаны местами.
7. Зафиксируйте соединения. Используйте винтовые клеммы WAGO или колпачки СИЗ. Они обеспечивают надёжный контакт и устойчивость к вибрациям.
8. Установите бра на место. Закрепите корпус, проверьте устойчивость, вкрутите лампочку.
9. Включите питание и протестируйте. Включите автомат, нажмите выключатель. Если светильник работает — вы всё сделали правильно.

Особенности подключения LED-бра

Если вы устанавливаете светодиодный светильник, обратите внимание на блок питания. Он должен быть совместим с сетью 220 В и иметь соответствующие клеммы для подключения. Часто такие бра имеют низковольтное питание (12 В или 24 В), поэтому подключение напрямую к сети невозможно.

В этом случае:

• Фаза и ноль из стены подключаются к входу блока питания (AC IN);
• Выход блока (DC OUT) соединяется с LED-модулем;
• Заземление, если предусмотрено корпусом — крепится к металлической части.

Распространённые ошибки и как их избежать

Даже при наличии инструкции и всех инструментов, люди допускают типичные ошибки. Они кажутся мелочами, но могут стоить дорого — от короткого замыкания до пожара.

1. Перепутаны фаза и ноль

Многие считают, что это не критично — свет всё равно будет гореть. Да, лампа загорится. Но при замене лампочки вы можете получить удар током, даже если выключатель выключен. Почему? Потому что при неправильной коммутации фаза попадает на резьбовую часть патрона, к которой легко дотронуться.

2. Не подключено заземление

Первое правило — всегда работать при отключённом напряжении. Даже если вы уверены, что автомат выключен, проверьте наличие напряжения индикатором. Бывают сбои, переключения в щитке — лучше перестраховаться.

Второе — используйте инструмент с изолированными ручками. Отвёртки, пассатижи, stripper’ы должны соответствовать стандартам электробезопасности (например, VDE).

Третье — не работайте в одиночку, если возможно. Особенно в высотных помещениях. Падение с лестницы при подключении бра — частая травма.

Когда нужна помощь профессионала?

Не стесняйтесь вызывать электрика, если:

• Вы не уверены в назначении жил;
• В стене больше трёх проводов (возможно, сложная схема управления);
• На месте установки нет заземления, но светильник металлический;
• Вы планируете подключить несколько бра к одному выключателю.

Стоимость вызова специалиста — от 1500 до 3000 рублей, в зависимости от региона. Но это дешевле, чем ремонт проводки после короткого замыкания.

Экспертное мнение

Она также отмечает рост популярности LED-бра с диммированием и Wi-Fi управлением. Такие модели требуют не только правильного подключения, но и совместимости с выключателями и системами «умного дома».

Например, для работы диммируемого светильника нужен соответствующий выключатель или блок управления. Простое включение/выключение может не сработать. А в случае с Wi-Fi бра — требуется стабильный интернет и приложение на смартфоне.

Вопросы и ответы

Заключение

Подключение бра к трехжильному проводу — процесс, требующий внимания, знаний и соблюдения правил безопасности. Кажущаяся простота может обернуться серьёзными последствиями, если пренебречь деталями. Цвет проводов — лишь ориентир, настоящая уверенность достигается проверкой мультиметром и чётким следованием инструкции.

• Всегда определяйте фазу, ноль и заземление — по цвету и прибором.
• Подключайте заземление к металлическому корпусу светильника.
• Используйте только сертифицированные клеммники (WAGO, СИЗ).
• Проверяйте паспортные данные бра, особенно для LED-моделей.
• При сомнениях — обращайтесь к профессиональному электрику.
