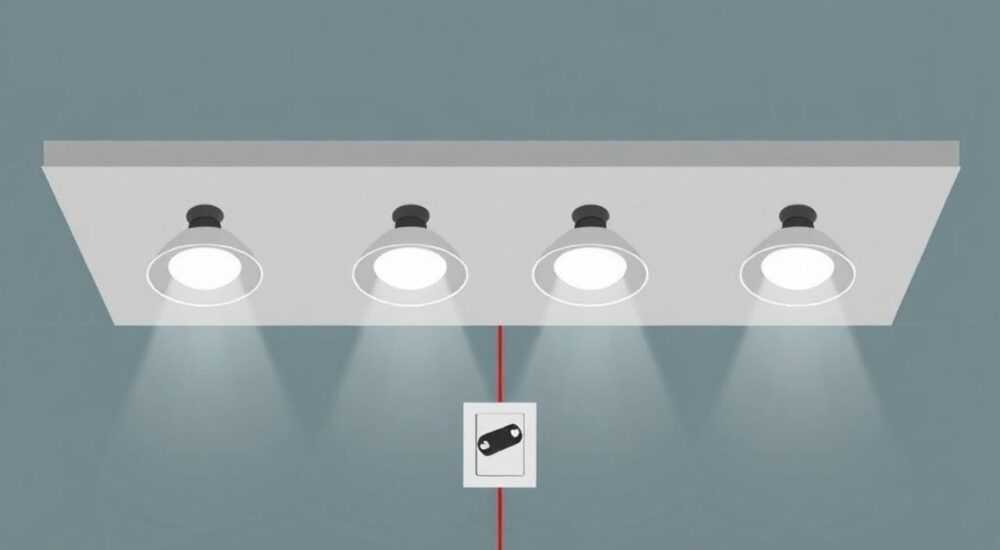

Как подключить четыре точечных светильника к одному выключателю

Точечные светильники — это практичное и эстетичное решение для освещения жилых и коммерческих помещений. Они позволяют равномерно распределить свет, подчеркнуть архитектурные особенности интерьера и создать комфортную атмосферу. Часто возникает задача подключить четыре точечных светильника к одному выключателю — это стандартная схема, применимая на кухне, в гостиной или коридоре. Реализовать её можно как при новом монтаже, так и при модернизации существующей электропроводки.

Выбор оборудования: светильники, лампы и провода

Перед началом монтажа важно правильно подобрать компоненты системы освещения. От качества и совместимости оборудования зависит не только долговечность, но и безопасность всей электрической сети. Точечные светильники бывают встраиваемыми и накладными, с различными типами цоколей — G4, GU5.3 (MR16), GU10, E14, E27. Для бытового использования чаще всего выбирают модели с цоколем GU10 — они удобны в установке, подходят для напряжения 220 В и не требуют дополнительных трансформаторов.

При выборе ламп обратите внимание на тип: светодиодные (LED) предпочтительнее по энергоэффективности, сроку службы и тепловыделению. Лампа мощностью 5–7 Вт заменяет 40–60 Вт лампы накаливания. Суммарная нагрузка четырёх таких светильников составит около 28 Вт, что легко выдержит стандартный выключатель на 10 А.

Для проводки используйте медный кабель сечением 1.5 мм² — это минимально допустимое значение для групп освещения по ПУЭ (Правила устройства электроустановок). Кабель должен быть трёхжильным: фаза (L), ноль (N) и заземление (PE), даже если светильники не требуют заземления — это повысит безопасность.

Выключатель выбирайте одноклавишный, рассчитанный на ток до 10 А. Современные модели часто имеют подсветку, что удобно в темноте, но может вызывать слабое свечение некоторых LED-ламп. В этом случае либо выбирайте лампы с антибликовой защитой, либо отключайте подсветку выключателя.

Подготовка к монтажу: планирование и разметка

Перед началом работ необходимо спланировать расположение светильников. Оптимальная схема — симметричная, с равным расстоянием между приборами. Для потолка прямоугольной формы светильники располагают в два ряда по два, отступив от стен на 50–70 см. Это обеспечивает равномерное освещение без тёмных зон.

Используйте строительный уровень и рулетку для точной разметки. Нанесите точки под отверстия диаметром, соответствующим светильникам (обычно 68–75 мм). Убедитесь, что места установки не пересекаются с балками, трубами или другими препятствиями. Если монтаж выполняется в натяжной потолок, разметку делают до его установки.

Прокладка проводов начинается от распределительной коробки. От неё к выключателю идёт кабель, а от выключателя — к первому светильнику. Затем провод последовательно соединяется с остальными тремя. Все соединения выполняются в распределительной коробке или в местах ответвления.

Не забудьте обесточить квартиру перед началом работ. Отключите автомат в щитке и проверьте отсутствие напряжения индикаторной отвёрткой. Безопасность — главный приоритет при работе с электричеством.

Схема подключения: параллельное соединение

Существует три способа соединения светильников: последовательное, параллельное и смешанное. Для точечных светильников используется параллельная схема — каждый прибор подключается к общей фазе и нулю независимо. Это гарантирует, что при выходе одной лампы из строя остальные продолжат работать.

Схема подключения четырёх светильников к одному выключателю выглядит следующим образом:
1. От распределительной коробки фаза (коричневый/красный провод) идёт к выключателю.
2. От выключателя фаза возвращается в коробку, затем направляется к первому светильнику.
3. Фазный провод соединяется со всеми светильниками параллельно.
4. Нулевой провод (синий) идёт напрямую от коробки ко всем светильникам.
5. Заземление (жёлто-зелёный) подключается при наличии металлического корпуса.

Пошаговая схема подключения

1. Отключите питание в щитке.
2. Подведите кабель от распределительной коробки к выключателю.
3. Подключите фазу к входу выключателя, а отходящую жилу — к первому светильнику.
4. Соедините фазные провода всех светильников между собой (например, через клеммную колодку).
5. Нулевые провода всех светильников соедините напрямую с нулевой шиной в коробке.
6. Проверьте все соединения, изолируйте оголённые участки.
7. Включите питание и протестируйте работу.

Монтаж и соединение проводов

После разметки и подготовки проводов приступайте к установке светильников. В бетонном потолке отверстия делают коронкой по бетону, в гипсокартоне — специальной насадкой. Аккуратно вставьте светильник в отверстие — он должен зафиксироваться пружинными лапками.

Далее подключите провода. На каждом светильнике есть клеммы: L (фаза), N (ноль), PE (земля). Подключите соответствующие жилы, затянув винты. Не перетягивайте — можно повредить клемму. Используйте клеммники WAGO или зажимные колодки вместо скруток — это соответствует современным нормам ПУЭ.

Все соединения проводов выполняйте в распределительной коробке. Она должна быть доступной для обслуживания. Используйте коробки с крышками и маркируйте провода. Например, фаза после выключателя может быть обозначена красной термоусадкой.

Способы соединения проводов

• Клеммные колодки WAGO — быстрое и надёжное соединение, подходит для меди и алюминия.
• Зажимные клеммы — используются в распределительных коробках, обеспечивают плотный контакт.
• Опрессовка гильзами — профессиональный метод, требует инструмент.
• Скрутка с пайкой — устаревший способ, не рекомендуется по ПУЭ.

После подключения всех элементов включите автомат и проверьте работу. Если светильники не горят, проверьте:
— правильность подключения фазы и нуля;
— целостность ламп;
— наличие напряжения на входе в выключатель.

Если одна лампа не работает — проблема в ней или в контакте. Если все не включаются — вероятна ошибка в схеме или обрыв фазы.

Типичные ошибки и как их избежать

Даже опытные электрики могут допустить ошибки при монтаже. Вот самые распространённые:

• Перепутаны фаза и ноль на выключателе. Выключатель должен разрывать именно фазу, а не ноль. В противном случае светильник остаётся под напряжением, что опасно при замене ламп.
• Последовательное соединение вместо параллельного. При таком подключении напряжение делится между лампами, и они светят тускло или не включаются вовсе.
• Использование провода с малым сечением. Провод 0.75 мм² может перегреваться при нагрузке, что создаёт пожароопасную ситуацию.
• Отсутствие заземления. Особенно важно для металлических светильников в помещениях с повышенной влажностью.
• Скрытые соединения в потолке. Все соединения должны быть в распределительных коробках, а не «замурованы» в бетон или гипсокартон.

Чтобы избежать ошибок, соблюдайте чек-лист:

• Проверьте напряжение перед работой.
• Используйте схему подключения как руководство.
• Фиксируйте провода в клеммах без перетяжки.
• Тестируйте систему поэтапно: сначала выключатель, потом каждый светильник.

Экспертное мнение

Современные технологии позволяют управлять освещением через приложения, голосовые помощники (Алиса, Google Assistant) или датчики движения. Для этого не обязательно менять светильники — достаточно выбрать совместимый выключатель или добавить реле в распределительную коробку.

Например, вы можете установить Wi-Fi-выключатель Aqara или Sonoff, который подключается вместо обычного. Через приложение на телефоне вы задаёте сценарии: «Вечерний свет», «Выключение через 10 минут» или «Освещение при движении». Это особенно удобно на кухне или в коридоре.

Вопросы и ответы

Заключение

Подключение четырёх точечных светильников к одному выключателю — это простая, но требующая внимания задача. Главное — соблюдать правила электробезопасности, использовать качественные материалы и правильно выполнить параллельное соединение. Такая схема обеспечивает надёжную и долговечную работу освещения.

• Используйте параллельное подключение для стабильной работы всех светильников.
• Применяйте кабель ВВГнг-Ls 3×1.5 мм² и качественные клеммники.
• Обязательно отключайте питание перед началом работ.
• Установите УЗО для дополнительной защиты, особенно во влажных помещениях.
• Планируйте монтаж заранее — разметка и схема сэкономят время и нервы.
