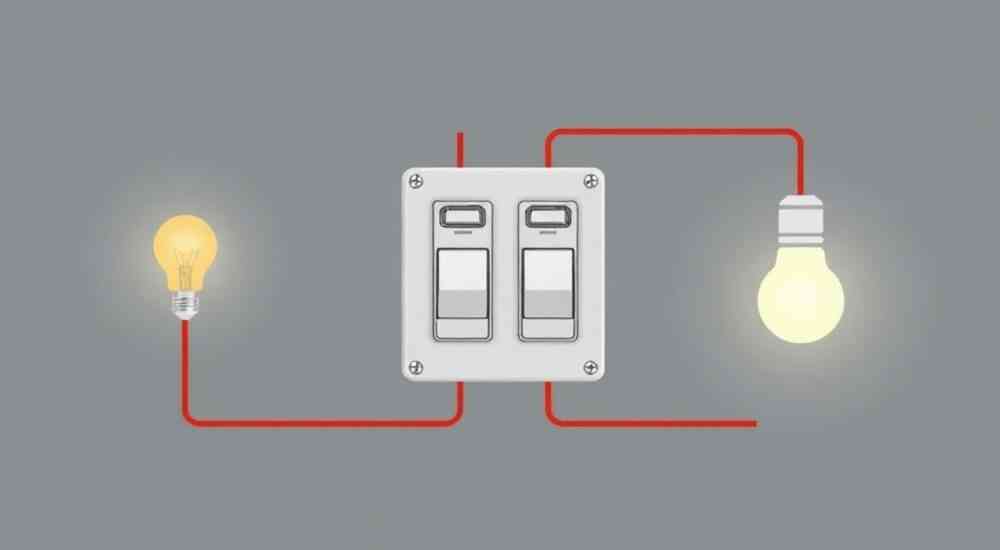

Как подключить двойной выключатель на два светильника схема подключения на обычной проводке

Двойной выключатель позволяет управлять двумя светильниками или группами освещения с одного места, что особенно удобно в гостиных, спальнях, коридорах и на кухнях. Подключение такого устройства на обычной проводке — задача технически простая, но требующая знания базовых принципов электромонтажа, соблюдения правил безопасности и чёткого следования схеме. Ошибки при монтаже могут привести к короткому замыканию, выходу оборудования из строя или даже поражению током.

Принцип работы двойного выключателя

Двойной (или двухклавишный) выключатель предназначен для управления двумя независимыми источниками света. В отличие от одноклавишного, он имеет три контакта: один общий вход (фаза) и два выхода, каждый из которых подключается к своему светильнику. При нажатии одной клавиши замыкается цепь первого контура, при нажатии второй — второго.

Каждый из выходов коммутирует только фазный провод. Нулевой провод (нейтраль) идёт напрямую от распределительной коробки к светильникам, минуя выключатель. Это обеспечивает безопасность: при отключении света на лампе не остаётся потенциал под напряжением.

Такое устройство идеально подходит для помещений, где нужно раздельно включать основное и дополнительное освещение — например, люстру и бра, потолочные светильники и точечные лампы. Также оно эффективно в длинных коридорах или залах, разделённых на зоны.

Как работает коммутация

Фаза подаётся на общий контакт выключателя, обычно обозначенный буквой «L» или цифрой 1. От него через внутренние перемычки она поступает к каждой клавише. При нажатии клавиши контакт замыкается, и напряжение передаётся на соответствующий светильник. Ноль же всегда подключён напрямую к патрону лампы.

Если в люстре несколько ламп, можно подключить их так, чтобы одна клавиша включала часть ламп (например, 3 из 6), а вторая — остальные. Это даёт возможность регулировать уровень освещённости в зависимости от времени суток или настроения.

Необходимые компоненты и инструменты

Перед началом работ подготовьте все необходимые материалы. Это сэкономит время и исключит остановку процесса из-за нехватки деталей. Вам понадобятся:

• Двойной выключатель (настенный, стандартного размера под установку в подрозетник);
• Два светильника (люстра, бра, точечные светильники и т.п.);
• Электрический кабель: трёхжильный (фаза, ноль, земля) для соединения с распределительной коробкой и двухжильный — от выключателя к светильникам;
• Распределительная коробка (если ещё не установлена);
• Подрозетник (если требуется установка в стену);
• Изолента или клеммы WAGO для соединения проводов;
• Индикаторная отвёртка или мультиметр;
• Отвёртки, плоскогубцы, нож для зачистки изоляции.

Выбор кабеля зависит от нагрузки. Для освещения обычно используется сечение 1,5 мм². Если используются энергосберегающие или светодиодные лампы — хватит и 1,0 мм². Цветовая маркировка проводов: коричневый или красный — фаза, синий — ноль, жёлто-зелёный — заземление.

Проверка комплектации

Перед покупкой убедитесь, что выключатель совместим с вашей проводкой. Старые советские модели могут не подходить под современные подрозетники. Также проверьте, есть ли в светильниках патроны с заземлением — если да, подключайте трёхжильный кабель.

Схема подключения: пошаговое руководство

Подключение выполняется в строгой последовательности. Главное правило — все работы проводятся при полном отключении электропитания на вводном автомате.

1. Отключите питание. На электрощите найдите автомат, отвечающий за освещение в нужной комнате, и переведите его в положение «выкл». Повесьте табличку «Не включать!», чтобы случайно не включили свет во время работ.
2. Проверьте отсутствие напряжения. Используйте индикаторную отвёртку или мультиметр. Прикоснитесь к проводам в месте подключения — индикатор не должен гореть.
3. Подведите кабель к выключателю. От распределительной коробки проложите трёхжильный кабель к месту установки выключателя. Заведите его в подрозетник.
4. Подключите фазу к общему контакту. Коричневый (фазный) провод подключите к клемме L (общий вход). Синий (ноль) пока оставьте свободным — он пойдёт напрямую к светильникам.
5. Подключите выходы к светильникам. От двух выходных клемм выключателя (обычно помечены как 1 и 2) проложите двухжильные кабели к каждому светильнику. Фазный провод (коричневый) каждого кабеля подключается к соответствующей клемме выключателя.
6. Соедините нулевые провода. В распределительной коробке объедините все нулевые провода (синие) от источника питания и светильников. Используйте клемму WAGO или надёжную скрутку с изоляцией.
7. Подключите светильники. На каждом светильнике подключите фазный провод (от выключателя) к патрону, а нулевой — к другому контакту. Если есть заземление — подключите жёлто-зелёный провод к корпусу светильника.
8. Соберите схему и проверьте. Уложите все соединения в распределительную коробку, закройте крышкой. Установите выключатель в подрозетник, закрепите. Включите автомат и протестируйте работу клавиш.

Схема подключения в таблице

Распространённые ошибки и как их избежать

Даже опытные домашние мастера допускают типичные ошибки при подключении двойного выключателя. Знание этих проблем поможет вам избежать неприятностей.

• Подключение нуля на выключатель. Категорически запрещено! Выключатель должен разрывать только фазу. Если подать ноль на него, лампа может слабо светиться даже при выключенном состоянии из-за наводок.
• Использование скруток без изоляции. Скрутки должны быть пропаяны или, лучше, выполнены через клеммы. Ненадёжное соединение греется, что может привести к пожару.
• Перепутаны выходы на светильники. Иногда после монтажа оказывается, что первая клавиша включает не тот светильник. Это не критично, но может смущать пользователей. Просто поменяйте провода местами на выходах.
• Отсутствие заземления. Если светильник металлический, его корпус должен быть заземлён. Пренебрежение этим правилом повышает риск поражения током при пробое изоляции.
• Работа под напряжением. Самая опасная ошибка. Всегда отключайте автомат и проверяйте отсутствие напряжения!

Экспертное мнение

Мы обратились к Сергею Волкову, главному специалисту по электромонтажу компании «ЭнергоСтрой-М», с опытом более 20 лет.

Он также отметил, что с ростом популярности светодиодного освещения важно учитывать совместимость с выключателями. Некоторые LED-лампы могут мерцать при использовании выключателей с подсветкой. Решение — либо убрать подсветку, либо установить шунтирующий резистор.

Вопросы и ответы

Заключение

Подключение двойного выключателя на два светильника — практичное решение для управления освещением в доме. При правильном монтаже оно обеспечивает удобство, безопасность и функциональность. Главное — строго следовать схеме, использовать качественные материалы и никогда не работать под напряжением.

• Двойной выключатель коммутирует только фазу, ноль идёт напрямую к светильникам.
• Обязательно отключайте питание и проверяйте отсутствие напряжения перед работой.
• Используйте клеммы вместо скруток для надёжного соединения.
• Проверяйте совместимость светодиодных ламп с выключателями, особенно с подсветкой.
• Маркируйте провода в распределительной коробке для удобства обслуживания в будущем.
