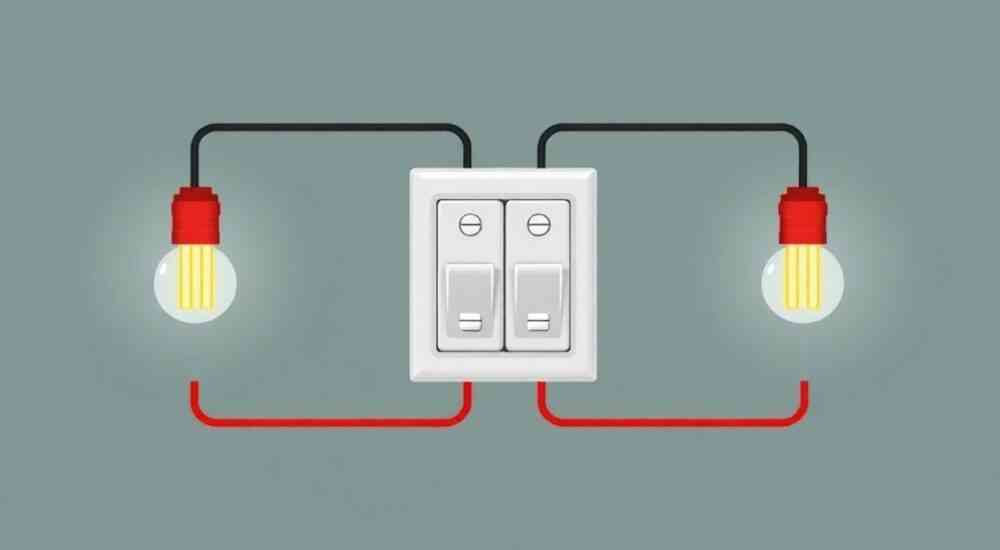

Как подключить двойной выключатель на два светильника

Двойной выключатель позволяет управлять двумя светильниками или группами освещения с одного места, что особенно удобно в гостиных, спальнях, коридорах и на кухнях. Правильное подключение обеспечивает не только комфорт, но и безопасность эксплуатации электросети. Главное — чётко следовать схеме монтажа, использовать качественные материалы и соблюдать технику безопасности.

Схемы подключения двойного выключателя

Подключение двойного выключателя может выполняться по нескольким схемам, в зависимости от конфигурации электропроводки и типа светильников. Наиболее распространённая — это схема с распределительной коробкой, где собираются все соединения. Она обеспечивает максимальную безопасность и простоту обслуживания.

Основная идея заключается в том, что фазный провод (L) подаётся на вход выключателя, а уже с его выходов — через два отдельных контакта — уходит к каждому светильнику. Нулевой провод (N) напрямую идёт к лампам, минуя выключатель. Это стандартное правило: коммутируется именно фаза, а не ноль.

Если в доме используется трёхпроводная система (фаза, ноль, заземление), важно правильно подключить и защитный проводник (PE). Он идёт от щитка к корпусам светильников, особенно если они металлические. Это снижает риск поражения током при повреждении изоляции.

Типы схем

• Классическая схема с распредкоробкой: все соединения выполняются в коробке, что делает монтаж аккуратным и ремонтопригодным.
• Без распредкоробки: применяется редко, когда провода идут напрямую от щитка к выключателю и светильникам. Сложнее в обслуживании, но возможен при открытой проводке.
• С проходными выключателями: используется для управления светом с двух мест (например, в длинном коридоре). Требует более сложной схемы с перекрёстными соединениями.

Инструменты и материалы для работы

Чтобы подключить двойной выключатель, понадобится минимальный набор инструментов и расходных материалов. Лучше заранее всё подготовить, чтобы не прерывать процесс посреди работы.

Основные инструменты:

• Отвёртки (крестовая и плоская);
• Индикаторная отвёртка или мультиметр;
• Кусачки или бокорезы;
• Стриппер для снятия изоляции (можно заменить острым ножом);
• Уровень — для ровной установки рамки выключателя.

Материалы:

• Двойной выключатель (одноклавишный, но с двумя независимыми контактами);
• Клеммные колодки WAGO или винтовые зажимы;
• Изолента или термоусадочные трубки;
• Подрозетники (если монтируете в стену);
• Гофрированная труба (при скрытой проводке).

Выбор выключателя

При выборе устройства обращайте внимание на:

• Номинальный ток (обычно 10 А — достаточно для бытовых светильников);
• Тип монтажа (внутренний/наружный);
• Наличие подсветки (удобно в темноте, но может вызывать свечение LED-ламп);
• Качество сборки — механизм должен переключаться чётко, без люфтов.

Поэтапная инструкция по подключению

Подключение двойного выключателя — процесс последовательный. Даже новичок справится, если будет действовать по шагам.

1. Обесточьте участок. Отключите автомат на щите, отвечающий за освещение. Повесьте табличку «Не включать!», чтобы случайно не подали напряжение.
2. Подготовьте место монтажа. Установите подрозетник в стену (при скрытой проводке) или закрепите монтажную планку (при наружной).
3. Подведите провода. Заведите в подрозетник три провода: фазу с щитка, два провода на светильники (отходящие фазы).
4. Определите фазу. Включите автомат на секунду, проверьте индикатором — какой провод под напряжением. Пометьте его (например, красной изолентой).
5. Подключите выключатель. Фазный провод — на общий вход (часто обозначен буквой L или цифрой 1). Два отходящих провода — на выходы L1 и L2, по одному на каждый светильник.
6. Заизолируйте соединения. Используйте клеммы или изоленту. Убедитесь, что нет оголённых жил.
7. Установите рамку. Закрепите выключатель в подрозетнике, проверьте уровень, установите декоративную панель.
8. Проверьте работу. Включите автомат, протестируйте каждую клавишу.

Пример подключения

Представьте, что вы подключаете люстру из двух ламп в гостиной. Одна клавиша включает основной свет, вторая — точечные светильники над диваном. Вы заводите фазу от щитка на вход выключателя. С первого выхода провод идёт к центральной люстре, со второго — к подсветке. Оба светильника получают ноль напрямую из распредкоробки.

Распространённые ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки. Но большинство из них легко предотвратить.

• Перепутана фаза и ноль. Подключение нуля на выключатель — грубое нарушение ПУЭ. Это создаёт постоянный потенциал на светильнике, даже при выключенном состоянии. Риск поражения током при замене лампы.
• Слабая затяжка контактов. Приводит к искрению, нагреву и, в худшем случае, возгоранию. Используйте клеммы с нормированным усилием затяжки.
• Использование скруток без фиксации. Со временем контакт ослабевает. Обязательно применяйте колпачки, клеммы или пайку.
• Подключение двух фаз вместо одной. Иногда в распредкоробке оказывается две фазы (например, с разных автоматов). Это может привести к КЗ при переключении. Все светильники должны быть на одной фазе.
• Игнорирование заземления. Особенно важно для ванных комнат и кухонь. Даже если светильник пластиковый, лучше предусмотреть PE-провод.

Проверка после монтажа

Перед включением напряжения:

• Визуально осмотрите все соединения;
• Убедитесь, что нет коротких замыканий (провода не касаются друг друга);
• Проверьте изоляцию;
• Убедитесь, что выключатель установлен ровно и надёжно.

Советы электрика: как сделать монтаж безопасным

Профессионалы знают, что 90% аварий происходят из-за элементарных нарушений правил. Вот ключевые рекомендации:

• Всегда работайте при отключённом напряжении. Даже если уверены, что всё обесточено — проверьте индикатором.
• Маркируйте провода. Используйте цветную изоленту или кембрики: белый — фаза, синий — ноль, жёлто-зелёный — земля.
• Не экономьте на материалах. Дешёвые выключатели и клеммы быстро выходят из строя.
• Делайте запас провода в подрозетнике — около 10 см. Это позволит переделать подключение, если потребуется.
• Если сомневаетесь — вызовите специалиста. Электричество — не та сфера, где стоит экспериментировать.

Актуальные технологии

Современные решения упрощают монтаж и повышают комфорт:

• Выключатели с Wi-Fi — управляются через приложение;
• Сенсорные и проходные модели — стиль и функциональность;
• Автоматическое отключение при перегрузке — встроенные защиты;
• Интеграция с умным домом (Яндекс.Станция, Google Home).

Вопросы и ответы

Заключение

Подключение двойного выключателя — задача, доступная даже начинающему домашнему мастеру. Главное — следовать проверенной схеме, использовать качественные материалы и не пренебрегать техникой безопасности. Правильно выполненный монтаж обеспечит долгие годы надёжной и безопасной работы освещения.

• Всегда коммутируйте фазу, а не ноль.
• Используйте клеммные колодки вместо скруток.
• Проверяйте отсутствие напряжения перед работой.
• Учитывайте тип ламп (особенно при использовании LED).
• Планируйте монтаж с запасом провода и возможностью модернизации.
