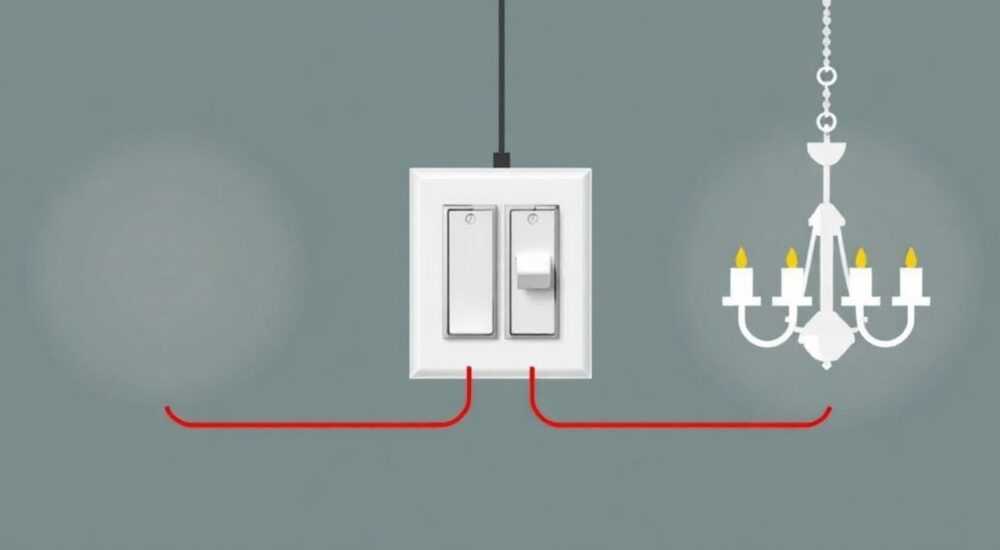

Как подключить двойной выключатель на две люстры схема подключения

Подключение двойного выключателя для управления двумя люстрами — это распространённая задача при ремонте или модернизации электропроводки в доме. Такое решение позволяет независимо управлять освещением в разных зонах комнаты, например, в гостиной или на кухне, обеспечивая комфорт и экономию электроэнергии. Главное — правильно собрать схему подключения, соблюдая правила электробезопасности.

Зачем нужен двойной выключатель: принцип работы и преимущества

Двойной выключатель предназначен для управления двумя независимыми группами светильников с одного места. Он состоит из двух клавиш, каждая из которых замыкает или размыкает свою цепь. Это особенно полезно в просторных помещениях, где требуется разделение освещения на функциональные зоны — например, основное освещение и подсветка обеденной зоны.
Такое устройство позволяет гибко регулировать уровень света, создавая уютную атмосферу. Например, вечером можно включить только одну люстру, оставив вторую выключенной. Экономия энергии достигает 30–50% по сравнению с одновременным использованием всех источников света.
Кроме того, использование двойного выключателя повышает удобство эксплуатации. Вам не нужно подходить к разным точкам управления — всё находится под рукой. Это особенно актуально в спальнях, гостиных и кухнях.

Подготовка к подключению: инструменты, материалы и безопасность

Перед началом работ необходимо подготовить весь необходимый инструмент и материалы. Безопасность — главный приоритет, поэтому начинайте только после отключения питания на щитке.
Основной набор включает:

• Отвёртки (крестовая и плоская), индикаторную отвёртку для определения фазы;
• Мультиметр для проверки целостности цепи и напряжения;
• Кусачки, стриппер для зачистки изоляции;
• Изоленту или термоусадочные трубки;
• Клеммники WAGO или винтовые зажимы для соединения проводов.

Из материалов потребуются:

• Двойной выключатель (одноклавишный, но с двумя независимыми контактами);
• Кабель ВВГнг 3×1.5 мм² (фаза, ноль, земля) — для подключения от коробки к выключателю и от него к люстрам;
• Распределительная коробка — место, где будут соединяться все провода.

Правила электробезопасности

Работа с электричеством требует предельной внимательности. Несоблюдение правил может привести к короткому замыканию, пожару или поражению током.
Обязательные меры:

1. Отключите питание на вводном автомате и установите блокировку, чтобы никто случайно не включил его.
2. Проверьте отсутствие напряжения на всех проводах.
3. Не работайте во влажной среде и в обуви с токопроводящей подошвой.
4. Используйте инструмент с изолированными ручками.

Схема подключения двойного выключателя на две люстры: пошаговое руководство

Правильная схема подключения — залог надёжной и безопасной работы всей системы освещения. Ниже приведена стандартная схема для случая, когда от распределительной коробки запитывается двойной выключатель, управляющий двумя отдельными люстрами.

Шаг 1: Прокладка проводов

От распределительной коробки до выключателя прокладывается трёхжильный кабель:

• Фаза (L) — подаётся на вход выключателя;
• Ноль (N) — идёт напрямую к обеим люстрам, минуя выключатель;
• Заземление (PE) — подключается к корпусам светильников (если они металлические).

От выключателя к каждой люстре идут отдельные фазные провода (выход 1 и выход 2), которые будут управляться соответствующими клавишами.

Шаг 2: Подключение в распределительной коробке

Все соединения выполняются в распределительной коробке. Вот как это делается:

1. Фаза с автомата подключается к общему проводу, идущему на вход выключателя (обычно обозначен буквой L или цифрой 1).
2. Нулевой провод с автомата соединяется напрямую с нулевыми проводами обеих люстр.
3. Заземление (если есть) также соединяется напрямую с корпусами люстр.
4. С выхода первой клавиши выключателя (L1) идёт фаза к первой люстре.
5. С выхода второй клавиши (L2) — ко второй люстре.

Шаг 3: Подключение люстр

Каждая люстра имеет свои клеммы для подключения:

• Фаза (L) — подключается к соответствующему выходу с выключателя;
• Ноль (N) — к общему нулю из коробки;
• Земля (PE) — к заземляющему контуру.

После подключения проверьте надёжность всех контактов и качество изоляции.

Распределительная коробка и разводка проводов: ключевой элемент системы

Распределительная коробка — это «мозг» электрической схемы. Здесь происходит коммутация всех проводов. От её правильного монтажа зависит безопасность и долговечность всей системы.
Современные коробки изготавливаются из самозатухающего пластика и имеют герметичные крышки. Они бывают круглыми или квадратными, с диаметром от 60 до 100 мм. Выбор зависит от количества проводов и будущего доступа к соединениям.

Частые ошибки и как их избежать при монтаже

Даже опытные мастера иногда допускают ошибки, которые могут привести к серьёзным последствиям. Знание типичных проблем поможет избежать их.

• Перепутаны фаза и ноль на выключателе. Это приводит к тому, что на люстре постоянно присутствует напряжение, даже при выключенном состоянии. Риск поражения током при замене лампы.
• Отсутствие заземления. Особенно важно для металлических люстр. Без заземления возможен пробой на корпус.
• Использование скруток вместо клеммников. Со временем контакт ослабевает, возникает искрение и перегрев.
• Подключение обеих люстр на одну клавишу. Происходит, если не разделили выходы. В результате обе люстры включаются одновременно.

Как проверить правильность подключения?

Перед включением питания выполните следующие действия:

1. Визуально проверьте все соединения.
2. Прозвоните цепи мультиметром: между фазой и нулём должно быть разомкнуто при выключенном выключателе.
3. После подачи питания проверьте работу каждой клавиши отдельно.

Современные решения: умные выключатели и альтернативные схемы

С развитием технологий появляются новые способы управления освещением. Умные выключатели позволяют управлять светом через Wi-Fi, голосовые помощники (Алиса, Google Assistant) или мобильное приложение.
Такие устройства могут быть установлены вместо обычных, но требуют наличия нулевого провода в подрозетнике — чего нет в старых схемах. При модернизации важно заранее проверить проводку.
Ещё один вариант — импульсные реле или диммеры. Они позволяют управлять несколькими группами света с нескольких точек, что удобно в больших квартирах.

Экспертное мнение

При проектировании системы освещения важно учитывать не только текущие потребности, но и будущую модернизацию. Схема с двойным выключателем остаётся наиболее практичной и надёжной для большинства квартир. Она проста в монтаже, легко диагностируется и не зависит от внешних факторов, таких как интернет или сбои в программном обеспечении.
Особое внимание следует уделять качеству материалов. Дешёвые выключатели и клеммы могут выйти из строя уже через год. Лучше один раз потратиться на сертифицированную продукцию, чем потом переделывать всю систему.
Также рекомендуется делать маркировку проводов в распределительной коробке — это значительно упростит обслуживание в будущем. Используйте цветные колпачки или термоусадку с номерами.

Вопросы и ответы

Заключение

Подключение двойного выключателя для двух люстр — это практичное и эффективное решение для управления освещением. При соблюдении правил электробезопасности и чётком следовании схеме даже начинающий мастер сможет справиться с задачей. Главное — использовать качественные материалы, правильно выполнить соединения в распределительной коробке и не пренебрегать проверкой перед включением питания.
Современные технологии предлагают альтернативы, но классическая схема остаётся наиболее надёжной и доступной. Она не зависит от интернета, не требует сложной настройки и легко ремонтируется.

• Всегда отключайте питание перед началом работ.
• Используйте клеммники вместо скруток.
• Фаза подаётся на выключатель, ноль — напрямую к люстрам.
• Каждая клавиша управляет своей линией света.
• Проверяйте схему мультиметром перед включением.
