Как подключить фотореле навигатор к светодиодному прожектору

Подключение фотореле навигатор к светодиодному прожектору — это эффективный способ автоматизировать уличное освещение, обеспечивая включение света только при наступлении темноты и отключение — на рассвете. Такое решение позволяет экономить электроэнергию, продлевать срок службы оборудования и повышать уровень безопасности на участке или вдоль дорожек. Фотореле «Навигатор» — популярное устройство отечественного производства, отличающееся надёжностью, простотой установки и совместимостью с современными LED-прожекторами.

Для подключения фотореле Навигатор к светодиодному прожектору необходимо последовательно соединить фазные провода: питание → вход фотореле → выход фотореле → прожектор, а нулевой провод подать напрямую на прожектор. Обязательно соблюдайте полярность и герметизируйте соединения при наружной установке.

Содержание статьи:

Принцип работы фотореле Навигатор
Подготовка к подключению: что нужно знать
Схема подключения фотореле к светодиодному прожектору
Пошаговая инструкция
Цветовая маркировка проводов
Монтаж и настройка фотореле Навигатор
Настройка чувствительности (если доступна)
Частые ошибки при подключении и как их избежать
Основные проблемы и решения
Совместимость фотореле и светодиодных прожекторов
Советы по выбору совместимого оборудования
Экспертное мнение
Вопросы и ответы
Заключение

Принцип работы фотореле Навигатор

Фотореле — это электронное устройство, реагирующее на уровень освещённости в окружающей среде. При снижении яркости (например, на закате) оно замыкает цепь, подавая напряжение на подключённый светильник. На рассвете, когда светло, реле размыкает цепь, отключая нагрузку. Модели линейки «Навигатор» работают в диапазоне 100–250 В, выдерживают нагрузку до 1 кВт (что соответствует примерно 1000 Вт светодиодных прожекторов), имеют степень защиты IP44 и предназначены для наружного монтажа.

Работа устройства основана на фотоэлементе — чувствительном датчике, преобразующем свет в электрический сигнал. Когда интенсивность света падает ниже заданного порога (обычно 2–10 люкс), внутренний транзистор активируется, и реле включает нагрузку. Устройства Навигатор не требуют программирования: они готовы к работе сразу после подключения.

Полезно знать: Фотореле Навигатор не имеет регулировки чувствительности в бюджетных моделях. Если нужна точная настройка, выбирайте версии с потенциометром (например, ФР-603).

Устройство работает автономно, без внешнего управления, и не зависит от времени суток. Это делает его более стабильным по сравнению с таймерами, особенно в периоды смены сезонов, когда продолжительность дня меняется.

Подготовка к подключению: что нужно знать

Перед началом монтажа важно понять технические характеристики как фотореле, так и прожектора. Убедитесь, что суммарная мощность всех подключаемых прожекторов не превышает допустимую нагрузку фотореле (обычно 700–1000 Вт). Светодиодные прожекторы потребляют мало энергии: например, модель 50 Вт будет потреблять около 0,23 А при 220 В. Это позволяет подключать несколько таких устройств через одно реле.

Также проверьте условия эксплуатации. Фотореле должно быть установлено в месте, где:

на него не попадают прямые брызги воды;
нет засветки от других источников света (фонарей, окон);
есть свободный доступ к естественному свету.

Не устанавливайте датчик за карнизом, под козырьком или рядом с другим светильником — это может вызвать ложные срабатывания.

«Выбирайте место установки фотореле так, чтобы оно «видело» горизонт, но не было засвечено вашим же прожектором. Оптимально — на южной стороне дома, на высоте 2–3 метра.» — Алексей Котов, электромонтёр 5 разряда, 18 лет опыта

Схема подключения фотореле к светодиодному прожектору

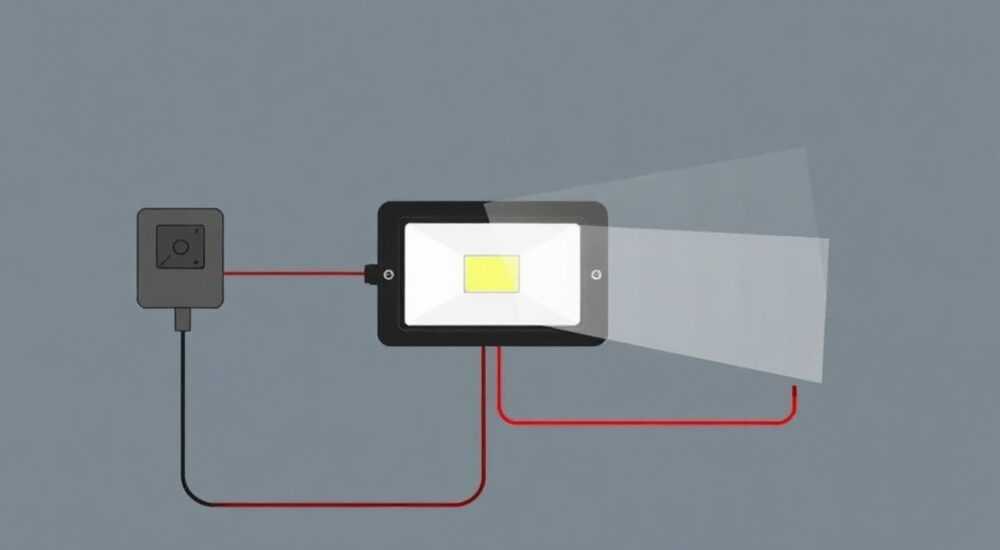

Правильная схема подключения — залог безопасной и долговечной работы системы. Ниже приведена стандартная схема для одного прожектора.

Пошаговая инструкция

Отключите питание на вводном автомате. Используйте индикаторную отвёртку, чтобы убедиться, что напряжения нет.
Определите провода: фаза (L), ноль (N), заземление (если есть).
Подключите входящий фазный провод (от сети) к клемме L-IN на фотореле.
Подключите нулевой провод (N) напрямую к соответствующей клемме прожектора.
Выход фазы с фотореле (L-OUT) подведите к фазной клемме прожектора.
Заземляющий провод (если есть) подключите к корпусу прожектора.
Тщательно заизолируйте все соединения.

Цветовая маркировка проводов

Функция	Цвет (по стандарту)	Примечание
Фаза (L)	Коричневый, чёрный, красный	Проверяйте индикатором!
Ноль (N)	Синий, бело-синий	Идёт напрямую к светильнику
Заземление (PE)	Жёлто-зелёный	На корпус, если есть

Полезно знать: Не путайте L-IN и L-OUT! Вход — от сети, выход — к нагрузке. Переполюсовка может вывести устройство из строя.

Монтаж и настройка фотореле Навигатор

Установка фотореле начинается с выбора места. Лучше всего монтировать его на стене здания, ориентированной на юг, на высоте 2–3 метра. Датчик должен быть направлен в сторону горизонта, но не вверх. Это предотвратит преждевременное включение из-за сумерек и исключит влияние искусственного света.

Если устройство устанавливается на улице, используйте распределительную коробку с защитой IP55. Все клеммы должны быть закрыты, а провода — проложены в гофре. Для герметизации мест ввода проводов применяйте заглушки или сальники.

Настройка чувствительности (если доступна)

Некоторые модели фотореле Навигатор (например, ФР-603) имеют регулировочный потенциометр. С помощью отвёртки можно изменить порог срабатывания:

Поворот по часовой стрелке — позднее включение (более тёмно);
Против часовой — раннее включение (при слабом сумеречном свете).

После настройки протестируйте систему вечером. Убедитесь, что прожектор включается в нужный момент и не реагирует на проезжающие машины или случайные вспышки света.

«После монтажа понаблюдайте за работой системы в течение 3–5 дней. Если прожектор включается слишком рано или поздно — скорректируйте положение датчика или порог чувствительности.» — Марина Соколова, инженер-электрик, ООО «СветоТех»

Частые ошибки при подключении и как их избежать

Даже опытные электрики могут допустить типичные ошибки, которые приводят к некорректной работе системы.

Основные проблемы и решения

Прожектор не включается ночью. Проверьте: есть ли питание на входе фотореле, не перегорел ли сам датчик, правильно ли подключены провода. Часто проблема — в плохом контакте в клеммах.
Свет включается днём. Возможна засветка датчика прожектором. Переместите фотореле или экранируйте его от прямого света.
Фотореле щёлкает, но нагрузка не подаётся. Вероятно, превышена допустимая мощность. Подключите менее мощный прожектор или используйте магнитный пускатель.
Устройство работает нестабильно. Проверьте влажность в месте установки. Конденсат внутри корпуса может вызывать сбои. Используйте герметичные коробки.

Полезно знать: Если вы подключаете несколько прожекторов, общая мощность не должна превышать 70% от максимальной нагрузки фотореле — это обеспечит запас прочности и снизит нагрев контактов.

Совместимость фотореле и светодиодных прожекторов

Светодиодные прожекторы — идеальные кандидаты для автоматического управления. Они потребляют мало энергии, имеют длительный срок службы и не создают высоких пусковых токов. Однако важно учитывать тип драйвера внутри прожектора.

Бюджетные модели могут иметь импульсные блоки питания, чувствительные к качеству напряжения. Если фотореле имеет некачественные контакты или «дребезг», это может привести к мерцанию света. Решение — использовать фотореле с плавным включением или добавить реле задержки.

Советы по выбору совместимого оборудования

Параметр	Рекомендация	Почему важно
Мощность прожектора	До 1000 Вт суммарно	Чтобы не перегрузить фотореле
Тип драйвера	Стабилизированный, с защитой	Для устойчивой работы при скачках
Степень защиты	IP65 и выше	Для уличной эксплуатации
Напряжение	220 В ±10%	Совместимо с сетью и реле

Полезно знать: Современные фотореле Навигатор имеют встроенную защиту от перегрузки и короткого замыкания. Тем не менее, при подключении мощных систем (свыше 800 Вт) лучше использовать дополнительный пускатель.

Экспертное мнение

«За последние годы заметил рост числа обращений с жалобами на «неисправное» фотореле, хотя на деле проблема почти всегда в неправильной установке. Самые частые ошибки: засветка датчика, превышение нагрузки и отсутствие герметизации. Фотореле Навигатор — надёжное устройство, но оно не всепроникающее. Уважайте базовые правила электромонтажа — и система будет работать годами.» — Дмитрий Петров, главный инженер электросетей, г. Казань, 22 года опыта

Вопросы и ответы

Можно ли подключить фотореле Навигатор к двум прожекторам?

Да, можно, если их общая мощность не превышает 1000 Вт. Подключайте их параллельно: фаза от выхода фотореле — к обоим, ноль — общий. Убедитесь, что кабель выдерживает суммарный ток.

Почему фотореле включает свет только через час после заката?

Это может быть связано с положением датчика или его засветкой. Также возможна грязь на сенсоре. Очистите поверхность и переустановите в более открытое место.

Нужно ли отдельное УЗО для такой системы?

Да, рекомендуется. УЗО защитит от утечек тока, особенно при наружной прокладке кабеля. Оптимальный номинал — 30 мА.

Можно ли использовать фотореле зимой?

Да, устройства Навигатор рассчитаны на работу при температуре от –25 °C до +40 °C. Главное — защитить клеммы от снега и льда.

Что делать, если фотореле перегорело?

Замените устройство. Перегорание часто происходит из-за перегрузки или скачков напряжения. Установите стабилизатор или реле напряжения для защиты всей системы.

Заключение

Подключение фотореле Навигатор к светодиодному прожектору — простая, но требующая внимания к деталям задача. Правильная схема, соблюдение полярности, выбор подходящего места установки и учёт совместимости оборудования гарантируют стабильную и долговечную работу системы автоматического освещения. Такое решение не только повышает комфорт, но и снижает расходы на электроэнергию, а также увеличивает безопасность территории.

Автоматизация уличного освещения с помощью фотореле — это разумное вложение в удобство и энергоэффективность. При грамотном монтаже система прослужит не один год без необходимости вмешательства.

Подключайте фазу через фотореле, ноль — напрямую к прожектору.
Не превышайте допустимую нагрузку (до 1000 Вт).
Устанавливайте датчик в месте без засветки и влаги.
Используйте герметичные коробки и УЗО для безопасности.
Проверяйте работу системы в течение нескольких дней после монтажа.
