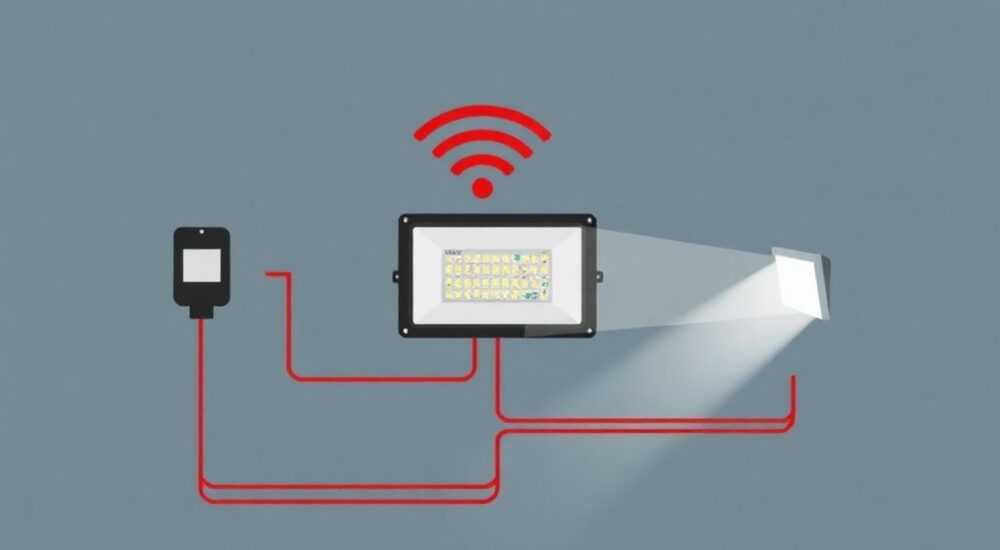

Как подключить инфракрасный датчик к прожектору

Инфракрасный датчик движения — это надежный способ автоматизировать включение и выключение прожектора, сэкономить электроэнергию и повысить безопасность участка. Подключение такого датчика к прожектору возможно как при помощи заводских решений, так и путем самостоятельной электромонтажной работы. Главное — соблюдать технику безопасности, правильно выбрать совместимые устройства и следовать пошаговой инструкции.

Для подключения ИК-датчика к прожектору необходимо проверить совместимость устройств, обесточить сеть, правильно соединить провода (фаза, ноль, нагрузка) и закрепить оборудование. Рекомендуется использовать модели с регулировкой чувствительности и задержкой отключения.

Содержание статьи:

Принцип работы ИК-датчика и его роль в системе освещения
Как выбрать совместимый датчик и прожектор
Подготовка к подключению: инструменты и меры безопасности
Схемы подключения ИК-датчика к прожектору
Стандартная схема (220 В, один прожектор)
Схема с несколькими прожекторами
Настройка чувствительности, времени задержки и угла обнаружения
Типичные ошибки и как их избежать
Экспертное мнение
Вопросы и ответы
Заключение

Принцип работы ИК-датчика и его роль в системе освещения

Инфракрасный (ИК) датчик движения фиксирует изменения в тепловом излучении в зоне контроля. Когда человек или животное попадает в поле зрения датчика, его тело, имеющее температуру выше окружающей среды, вызывает изменение ИК-сигнала. Это изменение преобразуется в электрический импульс, который активирует реле, замыкая цепь питания светильника.

Работа датчика основана на пироэлектрическом эффекте. Внутри корпуса находится специальный элемент, реагирующий на колебания инфракрасного излучения. Линза Френеля, расположенная спереди, разбивает пространство на множество секторов, обеспечивая высокую чувствительность даже при медленном движении объекта.

Подключение ИК-датчика к прожектору позволяет создать «умную» систему освещения, которая включается только при необходимости. Это особенно актуально для придомовых территорий, складов, парковок и чердачных помещений. Автоматизация снижает износ ламп и экономит до 70% электроэнергии по сравнению с круглосуточным освещением.

Полезно знать: ИК-датчики не видят через стекло, поскольку оно блокирует инфракрасное излучение. Устанавливайте датчик так, чтобы он «смотрел» напрямую в зону контроля.

Как выбрать совместимый датчик и прожектор

Перед подключением важно убедиться, что выбранные устройства совместимы по мощности, напряжению и типу управления. Прожектор может работать от сети 220 В или быть низковольтным (12 В), а датчик должен соответствовать этому параметру. Также стоит обратить внимание на максимальную коммутируемую нагрузку датчика.

Большинство бытовых ИК-датчиков рассчитаны на нагрузку до 600–1000 Вт. Если вы используете мощный светодиодный или галогенный прожектор (например, 300 Вт), убедитесь, что датчик способен выдерживать такой ток. При превышении допустимой нагрузки возможен перегрев и выход из строя.

Характеристика	Рекомендация	Примечание
Напряжение питания	220 В переменного тока	Стандарт для большинства сетей
Максимальная нагрузка	Не менее 1,5× мощности прожектора	Запас мощности предотвращает перегрузку
Угол обзора	От 120° до 360°	Выбор зависит от зоны контроля
Дальность действия	От 5 до 12 метров	Для улицы — лучше 8+ метров
Степень защиты (IP)	IP44 и выше	Обязательно для уличного использования

Если вы планируете использовать прожектор с питанием 12 В, понадобится дополнительный блок питания и, возможно, реле. В этом случае датчик управляет катушкой реле, которое уже включает высокомощный источник света. Такое решение повышает надежность системы.

«При выборе датчика обращайте внимание на наличие функций anti-masking (защита от маскировки) и immunity to pets (устойчивость к домашним животным). Они снижают количество ложных срабатываний.» — Алексей Морозов, инженер-электронщик, 12 лет опыта

Подготовка к подключению: инструменты и меры безопасности

Перед началом работ обязательно отключите питание на распределительном щитке и проверьте отсутствие напряжения с помощью индикаторной отвертки или мультиметра. Работа под напряжением чревата коротким замыканием, повреждением оборудования и травмами.

Вам понадобятся следующие инструменты:

Отвертки (крестовая и плоская);
Индикатор напряжения;
Мультиметр (для точной диагностики);
Клеммы WAGO или изолента;
Кабельные стяжки;
Перфоратор (при необходимости установки коробки).

Подготовьте место установки. Датчик должен быть закреплен на высоте 1,8–2,5 метра, направлен в зону прохода, без препятствий (кустов, вентиляторов, нагревательных приборов). Избегайте установки рядом с кондиционерами, радиаторами и другими источниками тепла — это вызывает ложные срабатывания.

Полезно знать: Используйте клеммы WAGO вместо скруток — они обеспечивают надежный контакт, устойчивы к вибрациям и влаге, а также легко демонтируются при необходимости.

Схемы подключения ИК-датчика к прожектору

Существует несколько стандартных схем подключения. Наиболее распространенная — последовательное включение датчика между источником питания и прожектором. В этом случае датчик выступает в роли автоматического выключателя.

Стандартная схема (220 В, один прожектор)

Отключите питание на щитке.
Подведите к месту установки фазу (L) и ноль (N).
Подключите входящую фазу к клемме L (In) датчика.
Подключите ноль напрямую к нулевой клемме прожектора.
От клеммы L (Out) датчика проведите провод к фазной клемме прожектора.
Заземление (если есть) подключите к корпусу прожектора.
Включите питание и проверьте работу.

Схема с несколькими прожекторами

Если нужно подключить несколько источников света, суммарная мощность которых превышает допустимую для датчика, используйте магнитный пускатель (контактор). Датчик управляет катушкой пускателя, а тот — всей группой прожекторов.

«При подключении нескольких прожекторов учитывайте пусковой ток. Светодиодные лампы имеют небольшой бросок тока, но при десяти и более светильниках это может превысить порог срабатывания датчика.» — Елена Костина, электромонтёр-монтажник, 9 лет стажа

Настройка чувствительности, времени задержки и угла обнаружения

После подключения важно правильно настроить параметры датчика. Большинство моделей имеют три регулятора:

SENS — чувствительность к движению. На улице рекомендуется выставить на максимум, внутри помещения — отрегулировать, чтобы исключить срабатывание на мелких животных.
TIME — время задержки отключения после последнего движения. Обычно от 5 секунд до 10 минут. Для входа в дом достаточно 30–60 секунд.
LUX — порог освещенности, при котором датчик активируется. Полезно для уличных светильников: они будут включаться только в темноте.

Настройка требует тестирования. Представьте, что вы подходите к дому вечером — датчик должен сработать на расстоянии 4–6 метров и не гаснуть, пока вы не войдете. Проверьте работу в разных условиях: при ярком солнце, в дождь, при наличии ветра.

Полезно знать: Некоторые современные датчики имеют функцию самодиагностики и индикацию срабатывания через светодиод. Это упрощает настройку и поиск неисправностей.

Типичные ошибки и как их избежать

Даже опытные монтажники допускают ошибки при подключении. Вот самые частые:

Перепутаны вход и выход. Подключение фазы к выходной клемме приводит к некорректной работе или выходу датчика из строя.
Отсутствие запаса мощности. Подключение прожектора на 800 Вт к датчику на 600 Вт вызывает перегрев и отказ.
Неправильная ориентация. Наведение датчика на дорогу с движущимся транспортом или на деревья приводит к постоянным срабатываниям.
Игнорирование уровня освещенности (LUX). Без настройки этот параметр датчик будет включаться и днем, если сработает.
Установка за стеклом или под козырьком с нагревом. Теплый воздух создает конвекционные потоки, которые воспринимаются как движение.

Чтобы избежать проблем, перед финальной установкой протестируйте систему временно, используя удлинитель. Это позволит внести корректировки без демонтажа.

Экспертное мнение

«Сегодня многие клиенты хотят «умный дом», но начинают с простого — автоматизации уличного освещения. Я рекомендую выбирать датчики с возможностью подключения к Wi-Fi, например, Xiaomi Aqara или Tuya. Они позволяют настраивать сценарии, получать уведомления и управлять светом удаленно. Да, они дороже, но окупаются удобством и гибкостью.» — Дмитрий Рыбаков, системный интегратор умных домов, 7 лет в сфере

По его словам, будущее за интегрированными решениями: датчик движения + камера + прожектор в одном корпусе. Такие устройства уже доступны от брендов Dahua, Hikvision и TP-Link. Они не только включают свет, но и записывают видео, отправляют push-уведомления и взаимодействуют с голосовыми помощниками.

Вопросы и ответы

Можно ли подключить два датчика к одному прожектору?

Технически возможно, но нецелесообразно. Два ИК-датчика могут конфликтовать. Лучше использовать один универсальный с широким углом обзора или применить реле с несколькими входами.

Почему датчик срабатывает ночью, но не работает днем?

Скорее всего, настроен порог LUX. При достаточном уровне естественного света датчик блокирует включение. Это нормальная функция, предотвращающая бесполезное освещение.

Как увеличить дальность действия?

Физически — нельзя. Но можно установить два датчика в разных зонах или выбрать модель с дальностью до 15 метров (например, Lewatte, Blitzwolf).

Можно ли использовать датчик с LED-прожектором?

Да, все современные ИК-датчики совместимы со светодиодными нагрузками. Главное — не превышать максимальную мощность и учитывать минимальную нагрузку (некоторые датчики не работают с нагрузкой ниже 5–10 Вт).

Что делать, если прожектор мигает?

Причина — наведенное напряжение или несовместимость с низковольтным LED. Решение: добавить шунтирующий резистор (50 кОм, 2 Вт) параллельно лампе или использовать датчик с функцией «для LED».

Заключение

Подключение инфракрасного датчика к прожектору — это простой, но эффективный способ повысить комфорт и безопасность. При правильном выборе оборудования, соблюдении схемы подключения и грамотной настройке система будет работать годами без сбоев.

Автоматизация освещения окупается за первый же сезон благодаря экономии электроэнергии и снижению износа ламп. Современные технологии позволяют интегрировать такие решения в умный дом, добавляя дистанционное управление и видеонаблюдение.

Главное — начать с анализа потребностей: зона контроля, тип нагрузки, условия эксплуатации. Затем следовать проверенной схеме и не игнорировать настройки. Результат — надежная, энергоэффективная и безопасная система освещения.

Проверяйте совместимость датчика и прожектора по мощности и напряжению.
Всегда отключайте питание перед монтажом.
Используйте клеммы WAGO вместо скруток.
Настройте параметры SENS, TIME и LUX под конкретные условия.
Рассмотрите модели с Wi-Fi для интеграции в умный дом.
