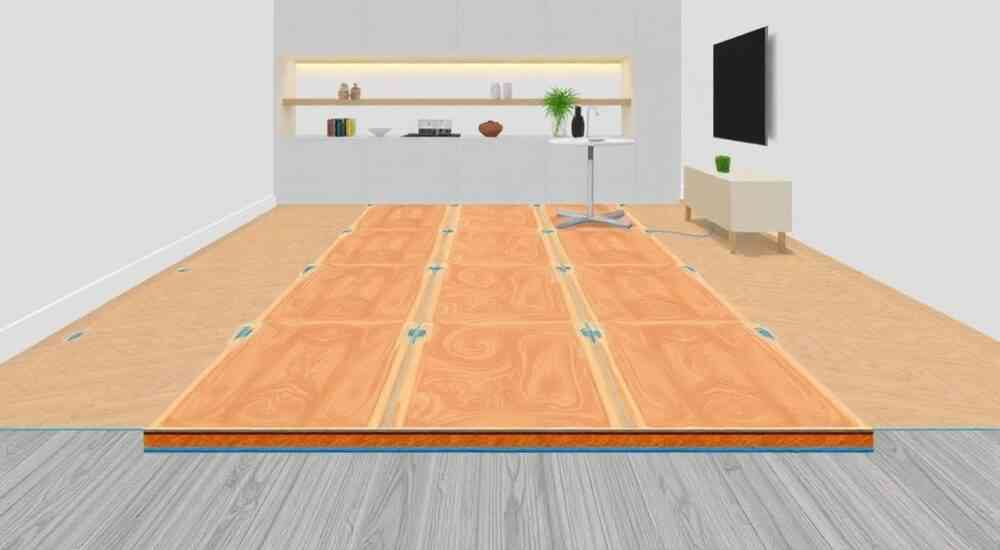

Как подключить инфракрасный теплый пол под ламинат

Инфракрасный тёплый пол под ламинат — это энергоэффективное и безопасное решение для обогрева жилых помещений. В отличие от водяных или кабельных систем, ИК-обогрев не требует стяжки, легко монтируется и совместим с большинством видов ламината. Главное — соблюдать технологию укладки, использовать терморегулятор и выбирать подходящий материал напольного покрытия.

Подготовка: выбор материалов и расчёт мощности

Перед началом работ важно правильно рассчитать необходимую мощность системы и подобрать совместимые материалы. Неправильный выбор может привести к перегреву, деформации ламината или чрезмерному расходу электроэнергии. Оптимальная удельная мощность инфракрасного пола для жилых комнат — 150–220 Вт/м². Для помещений с повышенной влажностью (ванная, кухня) лучше выбрать плёночный пол с защитой от влаги.

Ламинат должен иметь соответствующую маркировку производителя: «подходит для тёплого пола», «underfloor heating» или аналогичную. Такой материал выдерживает температуру до +27°C без деформации и выделения вредных веществ. Рекомендуется выбирать ламинат классом не ниже 32, толщиной 8–12 мм. Более тонкие панели могут прогибаться, а слишком толстые — снижать теплоотдачу.

Теплоизоляционный слой играет ключевую роль. Он предотвращает утечку тепла вниз и направляет его в помещение. Лучше всего использовать рулонные материалы на основе вспененного полиэтилена с фольгированным покрытием (например, пенофол, изолон). Фольга отражает ИК-излучение, повышая эффективность системы на 30–40%.

Для расчёта площади обогрева исключите зоны под мебелью, особенно габаритной (шкафы, диваны), где циркуляция воздуха ограничена. Под ней нельзя укладывать нагревательные элементы — это приводит к перегреву и выходу системы из строя. Также учтите, что общая площадь ИК-плёнки должна быть не более 70% от общей площади пола.

Как рассчитать необходимое количество плёнки

• Измерьте длину и ширину помещения в метрах.
• Умножьте значения, получите общую площадь.
• Вычтите площадь, занятую мебелью и техникой.
• Разделите оставшуюся площадь на ширину одной полосы плёнки (обычно 50 или 100 см).
• Округлите в большую сторону — это количество погонных метров.

Например, комната 18 м², мебель занимает 6 м² → остаётся 12 м². При ширине плёнки 0,5 м нужно 12 / 0,5 = 24 погонных метра.

Пошаговая инструкция по монтажу ИК-пола под ламинат

Монтаж инфракрасного тёплого пола под ламинат — процесс, который можно выполнить своими руками при наличии базовых навыков работы с электроинструментом. Система не требует штробления стен или заливки стяжки, что делает её идеальным решением для капитального ремонта или замены покрытия без масштабных работ.

Шаг 1: Подготовка основания

Основание должно быть чистым, сухим, ровным. Допустимый перепад — не более 3 мм на 2 метра. Удалите пыль, грязь, остатки клея. При необходимости используйте самовыравнивающуюся смесь, но только если пол сильно неровный. Однако помните: при использовании ИК-плёнки стяжка не обязательна.

• Пропылесосьте поверхность.
• Проверьте уровень уровнем или правилом.
• Убедитесь, что нет острых выступов, которые могут повредить плёнку.

Шаг 2: Укладка теплоизоляции

Расстелите рулонную теплоизоляцию фольгой вверх. Стыки проклейте металлизированным скотчем (алюминиевым, не ПВХ!). Это важно для создания единого отражающего экрана. Не допускайте провисания материала.

Шаг 3: Раскрой и укладка ИК-плёнки

Плёнку режут по специальным меткам (обычно через каждые 25 см). Ни в коем случае не разрезайте графитовые полосы или медные шины. Укладывайте полосы параллельно, на расстоянии 10–20 см друг от друга и от стен. Не допускайте наложения или пересечения полос.

• Начинайте укладку от стены, где будет установлен терморегулятор.
• Фиксируйте плёнку малярным скотчем — временно, до укладки ламината.
• Избегайте изгибов и складок — это может вызвать короткое замыкание.

Шаг 4: Подключение клемм и проводов

Каждая полоса подключается через зажимные клеммы, входящие в комплект. Зажим вставляется между медной шиной и токопроводящей полосой, затем обжимается плоскогубцами. От клеммы идёт монтажный провод к терморегулятору.

• Провода укладывайте в штробах или под плинтусом.
• Соединения изолируйте битумной лентой из комплекта — она термостойкая и герметичная.
• Не оставляйте оголённых контактов.

Шаг 5: Укладка ламината

После укладки плёнки и проверки соединений сверху укладывается подложка под ламинат. Используйте ту, что разрешена производителем — обычно это вспененный полиэтилен толщиной 2–3 мм. Не используйте пробковую или хлопковую подложку — они плохо проводят тепло.

Ламинат укладывается «плавающим способом» — без крепления к полу. Соединения панелей должны быть плотными, без люфтов. Ходить по полу можно сразу после укладки.

Установка терморегулятора и подключение к электросети

Терморегулятор — «мозг» системы. Он регулирует температуру пола, предотвращает перегрев и экономит до 30% электроэнергии. Современные модели поддерживают программирование, Wi-Fi-управление и интеграцию с умным домом.

Устанавливается терморегулятор на стене, как обычный выключатель, на высоте 30–90 см от пола. Для него делают штробу в стене и отверстие под монтажную коробку. К нему подводят питание (220 В) и провода от ИК-плёнки.

Подключение датчика температуры

Датчик — это тонкий щуп, который устанавливают под ИК-плёнку, примерно в середине полосы. Его помещают в гофрированную трубку (идёт в комплекте), чтобы можно было при необходимости извлечь. Трубка укладывается в теплоизоляции, конец заглушен.

• Датчик не должен касаться медных шин.
• Располагайте его в месте, где нет мебели и максимальна циркуляция воздуха.
• Подключайте строго по схеме — «датчик температуры» на корпусе терморегулятора.

Типы терморегуляторов

Подключение к электросети выполняется через отдельный автоматический выключатель (УЗО) с номиналом 10–16 А. Это требование ПУЭ и гарантия безопасности. Если мощность системы превышает 2 кВт, рекомендуется трёхжильный кабель 3×2,5 мм².

Распространённые ошибки при монтаже и как их избежать

Даже качественное оборудование может выйти из строя из-за ошибок монтажа. Вот наиболее частые проблемы и пути их решения.

Ошибка 1: Укладка плёнки под мебелью

ИК-плёнка не должна находиться под тяжёлой мебелью без ножек. Перегрев приводит к разрушению графитового слоя и короткому замыканию. Решение — оставлять свободные зоны или использовать мебель на ножках высотой не менее 10 см.

Ошибка 2: Использование несовместимого ламината

Ламинат без маркировки «для тёплого пола» может выделять формальдегид при нагреве. Выбирайте продукцию класса эмиссии E1 или E0. Также обратите внимание на тепловое сопротивление — чем оно ниже, тем лучше.

Ошибка 3: Неправильная изоляция соединений

Многие используют обычный скотч или изоленту. Это опасно — при нагреве изоляция плавится, возникает риск КЗ. Всегда применяйте битумную ленту из комплекта или термостойкий изолятор.

Ошибка 4: Отсутствие терморегулятора

Работа без датчика температуры приводит к постоянному нагреву, износу системы и высоким счетам за свет. Даже если плёнка «работает и так», экономия на терморегуляторе — ложная.

Ошибка 5: Пренебрежение пробным запуском

Перед укладкой ламината обязательно включите систему на 1–2 часа. Проверьте, все ли полосы нагреваются, нет ли искрения или запаха. Это последний шанс выявить дефект до финишной отделки.

Экспертное мнение

Современные технологии позволяют создавать «умные» полы. Например, терморегуляторы с датчиком влажности автоматически отключают систему при протечке. А ИК-пленки нового поколения (например, карбоновые) имеют увеличенный срок службы — до 50 лет — и равномерное излучение без «точечного» нагрева.

Вопросы и ответы

Заключение

Инфракрасный тёплый пол под ламинат — практичное, безопасное и энергоэффективное решение для современного дома. Он не требует капитального ремонта, быстро монтируется и совместим с большинством интерьеров. Главное — внимательно подойти к выбору материалов, соблюсти технологию укладки и не пренебрегать терморегулятором.

• Выбирайте ламинат с маркировкой «для тёплого пола» и классом износостойкости 32+.
• Обязательно используйте терморегулятор с датчиком — это гарантия безопасности и экономии.
• Не укладывайте плёнку под мебелью и изолируйте все соединения битумной лентой.
• Теплоизоляция с фольгой повышает эффективность системы на 30–40%.
• Перед укладкой ламината проведите пробный запуск системы.
