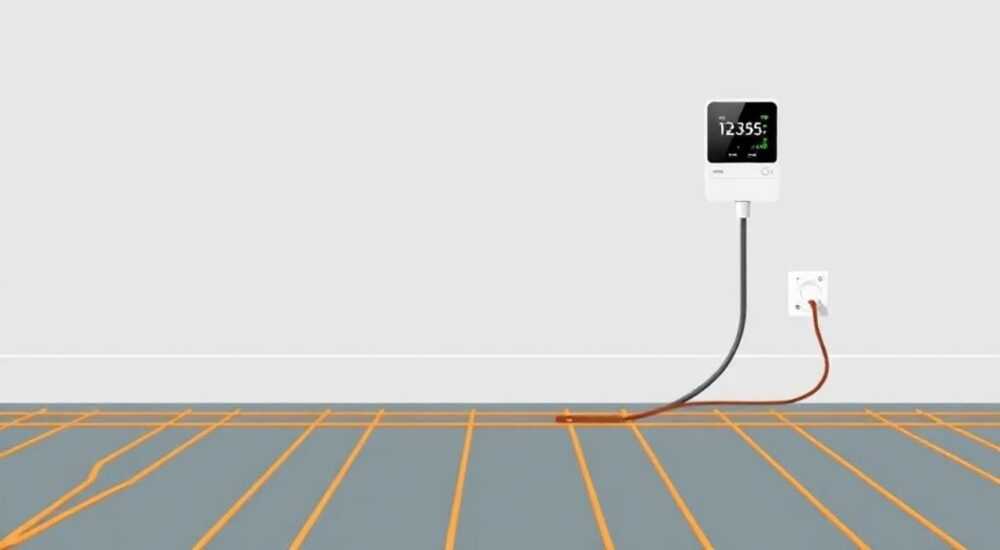

Как подключить электрический теплый пол к терморегулятору схема

Подключение электрического теплого пола к терморегулятору — важный этап монтажа системы обогрева, от которого зависит безопасность, эффективность и долговечность всей конструкции. Неправильное подключение может привести к короткому замыканию, выходу из строя оборудования или даже пожару. Чтобы избежать ошибок, необходимо чётко следовать схеме подключения, учитывать тип нагревательного элемента, особенности электропроводки и требования производителя.

Для правильного подключения электрического тёплого пола к терморегулятору используйте заводскую схему, проверьте соответствие мощности пола и автоматики, обязательно заземлите систему и подключайте через УЗО. Все работы выполняйте при отключённом питании.

Содержание статьи:

Выбор подходящего терморегулятора для электрического теплого пола
Как определить мощность терморегулятора?
Подготовка к подключению: инструменты, материалы и требования безопасности
Требования к электропроводке
Схема подключения электрического теплого пола к терморегулятору: пошаговая инструкция
Схема подключения через магнитный пускатель
Типичные ошибки при подключении и как их избежать
Ошибка 1: Подключение без УЗО
Ошибка 2: Неправильная установка датчика температуры
Ошибка 3: Игнорирование заземления
Эксплуатация и настройка терморегулятора после подключения
Экспертное мнение
Вопросы и ответы
Заключение

Выбор подходящего терморегулятора для электрического теплого пола

Перед тем как приступить к подключению, важно правильно выбрать терморегулятор. Он является «мозгом» системы обогрева и отвечает за включение и выключение питания в зависимости от температуры на полу или в помещении. Существует несколько типов терморегуляторов: механические, электронные, программируемые и Wi-Fi модели.
Механические регуляторы просты в использовании, но имеют низкую точность и не позволяют задавать сложные режимы. Электронные модели обеспечивают более точный контроль температуры с погрешностью до 0,5 °C. Программируемые терморегуляторы позволяют настраивать график работы (например, снижать температуру ночью), что помогает экономить до 30% электроэнергии. Wi-Fi устройства можно управлять со смартфона, что особенно удобно при длительных отъездах.
При выборе также учитывают нагрузочную способность. Стандартные модели рассчитаны на 16 А (до 3,7 кВт), что достаточно для большинства квартир. Если общая мощность тёплого пола превышает этот порог, потребуется установка магнитного пускателя.

Полезно знать: Для ванных комнат и помещений с высокой влажностью выбирайте терморегуляторы с защитой IP44 и выше. Это предотвратит попадание брызг и конденсата внутрь корпуса.

Как определить мощность терморегулятора?

Мощность терморегулятора должна быть равна или выше суммарной мощности всех подключаемых нагревательных матов или кабелей. Например, если площадь обогрева — 8 м², а удельная мощность — 150 Вт/м², то общая нагрузка составит 1200 Вт (1,2 кВт). При напряжении 220 В это соответствует току около 5,5 А, что легко выдержит любой стандартный терморегулятор.

Удельная мощность, Вт/м²	Площадь, м²	Общая мощность, кВт	Рекомендуемый автомат, А	Терморегулятор, А
120–150	до 20	до 3,0	16	16
180–220	20–30	3,0–6,6	25–32	16 + пускатель
250+	более 30	более 7,5	40	требуется распределение

«Перед покупкой терморегулятора всегда сверяйтесь с техническим паспортом нагревательного кабеля. Совместимость — залог стабильной работы.» — Иван Петров, инженер по системам отопления

Подготовка к подключению: инструменты, материалы и требования безопасности

Правильная подготовка — половина успеха. Перед началом работ необходимо отключить электропитание на вводном щитке и проверить отсутствие напряжения с помощью индикаторной отвёртки или мультиметра. Работы выполнять строго при обесточенной сети.
Из инструментов понадобятся:

Отвёртки (крестовые и плоские)
Клещи для зачистки проводов
Мультиметр
Изолента или термоусадочные трубки
Коробка монтажная под терморегулятор
Гофрированная труба для датчика температуры

Нагревательный кабель или мат должен быть полностью уложен, протестирован на сопротивление и изоляцию. Замеры проводят мультиметром: сопротивление должно соответствовать паспортным данным (погрешность до 10%), а сопротивление изоляции — не менее 0,5 МОм (проверяется мегаомметром).

Полезно знать: Датчик температуры пола устанавливается в гофре на расстоянии 50–70 см от стены, между витками кабеля. Гофра позволяет при необходимости извлечь датчик без вскрытия стяжки.

Требования к электропроводке

Линия питания тёплого пола должна быть выделенной и защищена УЗО (устройством защитного отключения) с током утечки 30 мА. Для мощностей свыше 2 кВт рекомендуется использовать медный кабель сечением 2,5 мм². Проводка прокладывается в штробах или гофре, исключая перегибы и повреждения изоляции.

Схема подключения электрического теплого пола к терморегулятору: пошаговая инструкция

Стандартная схема подключения предусматривает три основных контура: питание, нагрузка (нагревательный кабель) и датчик температуры. Терморегулятор имеет маркированные клеммы: L (фаза), N (ноль), T (датчик), F или L1 (выход на кабель).

Подключите питание: фазу (L) и ноль (N) от электрощита подведите к соответствующим клеммам терморегулятора. Провода должны быть зачищены на 8–10 мм и надёжно зажаты винтами.
Подключите датчик температуры: двухжильный провод датчика вставляется в клеммы T1 и T2 (маркировка может отличаться). Полярность не важна, но избегайте скруток — лучше использовать цельный провод.
Подключите нагревательный кабель: фазный провод от кабеля подключается к выходной клемме F (или L1), а нулевой — к общей шине N. Обязательно подключите экран (оплётку) кабеля к заземлению (клемма ⏚).
Проверьте соединения: убедитесь, что все контакты затянуты, нет оголённых участков, а изоляция не повреждена.
Включите питание и протестируйте: включите автомат, активируйте терморегулятор, установите температуру выше текущей. Через 1–2 минуты пол должен начать нагреваться.

Полезно знать: Перед окончательной заделкой штроб и укладкой финишного покрытия обязательно проведите тестовый прогрев в течение 1–2 часов и повторно измерьте сопротивление кабеля.

Схема подключения через магнитный пускатель

Если мощность тёплого пола превышает 3,7 кВт, напрямую подключать к терморегулятору нельзя — он не выдержит нагрузки. В этом случае используется магнитный пускатель (контактор).
Принцип работы:

Терморегулятор управляет катушкой пускателя малым током (через клемму L1).
Пускатель замыкает силовые контакты, подавая питание на кабель.
Таким образом, терморегулятор работает в щадящем режиме, а вся нагрузка ложится на пускатель.

Типичные ошибки при подключении и как их избежать

Даже опытные монтажники допускают ошибки, которые могут стоить дорого. Ниже — самые распространённые проблемы и способы их устранения.

Ошибка 1: Подключение без УЗО

Электрический тёплый пол находится в стяжке, где возможна утечка тока при повреждении изоляции. Отсутствие УЗО создаёт риск поражения током. Решение — обязательная установка УЗО на линию, даже если в щитке уже есть общее устройство.

Ошибка 2: Неправильная установка датчика температуры

Часто датчик монтируют слишком близко к стене или поверх кабеля, что искажает показания. Это приводит к перегреву или недогреву. Правило: датчик размещается между двумя витками кабеля, на равном удалении от них, в гофре, на глубине 2–3 см от поверхности пола.

Ошибка 3: Игнорирование заземления

Экранированный кабель обязательно должен быть заземлён. Без этого нарушается электробезопасность, возрастает риск пробоя и помех. Контакт заземления (жёлто-зелёный провод) подключают к клемме ⏚ на терморегуляторе или напрямую к шине заземления.

Ошибка	Последствия	Решение
Подключение «вслепую» без замера сопротивления	Неисправный кабель остаётся незамеченным	Всегда измеряйте перед и после укладки
Скрутка проводов вместо клеммника	Перегрев, окисление, обрыв	Используйте WAGO или винтовые зажимы
Отсутствие запаса кабеля	Невозможно восстановить при повреждении	Оставляйте 10–15 см запаса в месте подключения

«Один из самых частых вызовов — это когда терморегулятор мигает, а пол не греет. Чаще всего проблема в датчике: либо он повреждён, либо неправильно установлен.» — Анна Сидорова, сервисный инженер

Эксплуатация и настройка терморегулятора после подключения

После успешного подключения система готова к работе. Первый запуск осуществляют не ранее чем через 28 дней после заливки стяжки — бетон должен полностью высохнуть. Быстрый нагрев свежей стяжки приводит к растрескиванию.
Настройка терморегулятора:

Установите желаемую температуру пола (оптимально 26–28 °C для жилых помещений).
Для программируемых моделей задайте режимы: день/ночь, комфорт/эконом.
В ванных комнатах можно использовать функцию «антиконденсат» — поддержание минимальной температуры при отсутствии людей.

Современные Wi-Fi терморегуляторы позволяют:

Управлять обогревом удалённо
Получать уведомления о неисправностях
Интегрировать с умным домом (Яндекс.Алиса, Google Home)
Анализировать расход электроэнергии

Полезно знать: Не устанавливайте температуру пола выше 30 °C — это снижает срок службы покрытия и увеличивает энергопотребление без реальной пользы.

Экспертное мнение

При проектировании системы тёплого пола ключевое значение имеет комплексный подход. Не стоит рассматривать терморегулятор как отдельное устройство — он часть единой цепи, включающей кабель, датчик, автоматику и проводку. На практике лучшие результаты даёт использование комплектных решений одного производителя: кабель, мат, терморегулятор и монтажные аксессуары.
Особое внимание уделяйте качеству монтажа. Даже самый дорогой терморегулятор не спасёт от перегрева, если датчик установлен с нарушениями. Регулярное техническое обслуживание (раз в год) — осмотр контактов, проверка УЗО, диагностика сопротивления — продлевает срок службы системы на 5–7 лет.
Для новых домов с низким энергопотреблением актуальны решения с двойным датчиком: по полу и по воздуху. Они позволяют поддерживать комфортную температуру, не перегревая поверхность, что особенно важно при использовании паркета или ламината.

Вопросы и ответы

Можно ли подключить два контура тёплого пола к одному терморегулятору?

Да, если их суммарная мощность не превышает допустимую нагрузку терморегулятора. Кабели подключаются параллельно к выходной клемме. Однако лучше использовать отдельные терморегуляторы для разных комнат — это обеспечит независимое управление.

Что делать, если терморегулятор показывает ошибку E1 или E3?

Ошибка E1 обычно указывает на обрыв датчика, E3 — на короткое замыкание. Проверьте целостность провода датчика мультиметром. Если сопротивление стремится к нулю или бесконечности — датчик неисправен и требует замены.

Нужно ли отключать тёплый пол летом?

Полностью отключать не обязательно. Достаточно перевести терморегулятор в режим «антиконденсат» (20–22 °C) или использовать программу с минимальным нагревом. Это предотвращает образование плесени во влажных помещениях.

Можно ли установить терморегулятор внизу, рядом с полом?

Нет. Терморегулятор должен быть установлен на высоте 0,9–1,5 м от пола, чтобы не подвергаться влиянию теплового излучения. Исключение — специальные модели с выносным датчиком воздуха.

Как часто нужно менять терморегулятор?

Срок службы качественного терморегулятора — 10–15 лет. Признаки замены: нестабильная работа, скачки температуры, мерцание индикаторов. Лучше менять в профилактических целях, не дожидаясь поломки.

Заключение

Подключение электрического тёплого пола к терморегулятору — процесс, требующий внимания к деталям, соблюдения норм безопасности и чёткого следования схеме. От качества монтажа зависит не только комфорт, но и безопасность жильцов, а также срок службы всей системы.

Главное — не торопиться. Проверяйте каждый контакт, измеряйте параметры до и после подключения, используйте качественные материалы и оборудование. Если сомневаетесь в своих силах — доверьте работу сертифицированному электрику.

Всегда используйте УЗО и заземление при подключении тёплого пола.
Проверяйте сопротивление кабеля перед и после укладки.
Устанавливайте датчик температуры в гофре, между витками кабеля.
Для мощных систем применяйте магнитные пускатели.
Настройте терморегулятор под реальные условия эксплуатации.
