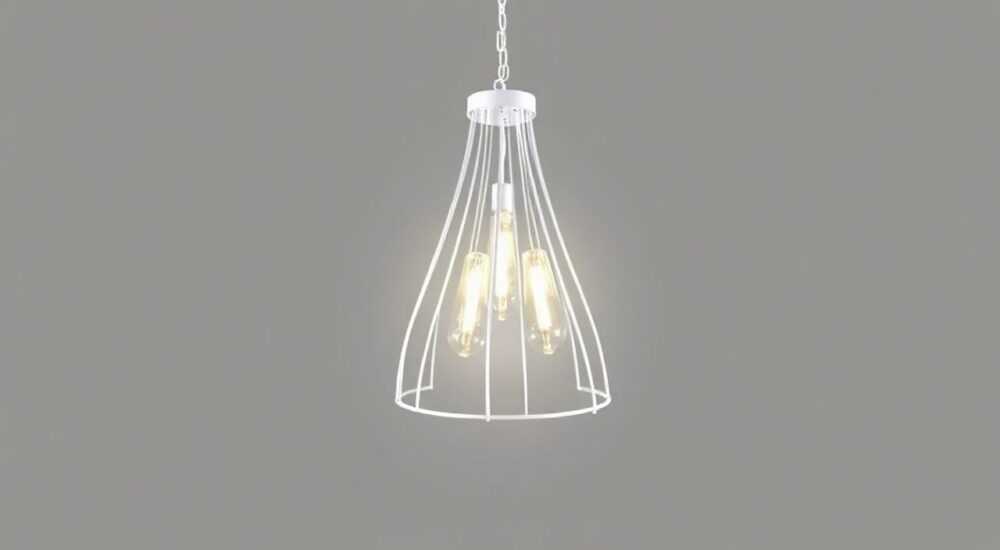

Как подключить люстру 4 провода к 3

Подключение люстры с четырьмя проводами к трехпроводной электропроводке — задача, с которой часто сталкиваются при ремонте или замене осветительных приборов. Это особенно актуально в старых домах, где электропроводка выполнена по двухклавишному выключателю, а новая люстра рассчитана на разделение ламп на две группы. Главное — правильно определить назначение каждого провода и соблюсти правила безопасности. Ошибка может привести к короткому замыканию, выходу из строя светильника или даже поражению током.

Как определить провода на потолке: фаза, ноль, земля

Перед тем как начать подключение, важно понять, какие провода выходят из потолка. Обычно в монтажной коробке находится три провода: один нулевой (N), одна или две фазные (L) и, при наличии, заземление (PE). Цветовая маркировка помогает ориентироваться, но полагаться на неё слепо нельзя — особенно в домах старой постройки.
Стандартная цветовая схема:

• Синий или бело-синий — ноль (N);
• Коричневый, красный, чёрный — фаза (L);
• Жёлто-зелёный — заземление (PE).

Однако в советских домах часто использовалась другая маркировка, поэтому перед работой необходимо проверить напряжение с помощью индикаторной отвёртки или мультиметра. Подайте напряжение на выключатель и определите, на каком проводе появляется фаза.

Если на потолке три провода, это обычно означает:

1. Один общий ноль — подключается напрямую к люстре;
2. Две фазы — идут от двухклавишного выключателя, управляют двумя группами ламп;
3. Заземление — если есть, подключается к корпусу люстры (если он металлический).

Если заземления нет, а люстра металлическая, рекомендуется его организовать или хотя бы заизолировать соответствующий контакт.

Инструменты для определения проводов

• Индикаторная отвёртка — быстро покажет наличие фазы;
• Мультиметр — точнее, позволяет измерить напряжение между проводами;
• Клеммы WAGO — удобны для соединения проводов без скрутки;
• Изолента или термоусадка — для защиты соединений.

Подключение 4 проводов к 3 через выключатель: пошаговая инструкция

Люстра с четырьмя проводами обычно имеет следующую структуру:

• Два провода — фазные, идущие от двух групп ламп (например, L1 и L2);
• Один общий нулевой провод (N);
• Один провод заземления (PE), если предусмотрен.

Цель — подключить две фазные группы к двум клавишам выключателя, общий ноль — к нулю на потолке, а заземление — к защитному контуру.

Шаг 1: Отключите питание

Перед началом работ обязательно отключите автомат на электрощитке. Проверьте отсутствие напряжения на всех проводах.

Шаг 2: Определите назначение проводов на потолке

Включите выключатель и с помощью индикаторной отвёртки найдите, на каких проводах появляется фаза. Один из них может быть постоянной фазой (идёт напрямую), а два других — управляться выключателем.
На практике чаще встречается такая схема:

• Синий — ноль (всегда без напряжения);
• Красный и чёрный — фазы от двух клавиш выключателя;
• Жёлто-зелёный — заземление.

Шаг 3: Подготовьте провода люстры

Обычно провода люстры имеют следующую маркировку:

• Синий — общий ноль;
• Коричневый и красный — фазы от групп ламп;
• Жёлто-зелёный — заземление корпуса.

Если провода не промаркированы, внимательно изучите инструкцию к люстре или схему подключения внутри патрона.

Шаг 4: Соединение проводов

Теперь подключаем:

• Общий синий провод люстры — к синему проводу на потолке (ноль);
• Коричневый провод люстры (группа 1) — к одному из фазных проводов на потолке (например, красному);
• Красный провод люстры (группа 2) — к второму фазному проводу (чёрному);
• Жёлто-зелёный — к заземлению на потолке (если есть).

Если заземления на потолке нет, жёлто-зелёный провод следует заизолировать.

Шаг 5: Фиксация и изоляция

Используйте клеммные колодки WAGO или винтовые зажимы для надёжного соединения. Избегайте скруток — они менее надёжны и могут нагреваться. Убедитесь, что все соединения заизолированы и не касаются друг друга.

Шаг 6: Установка и проверка

Закрепите люстру на крюке или планке. Подайте питание и протестируйте работу: каждая клавиша должна включать свою группу ламп. Если одна из групп не горит — проверьте соединения и целостность ламп.

Особенности подключения разных типов люстр

Не все люстры одинаковы. Различия зависят от типа ламп, наличия диммера, пульта управления или смарт-функций. Рассмотрим основные категории.

Светодиодные люстры с блоком питания

Некоторые LED-люстры требуют внешнего или встроенного драйвера. В этом случае важно:

• Не подавать 220 В напрямую на светодиодную плату;
• Убедиться, что драйвер рассчитан на переменное напряжение;
• Правильно подключить входные и выходные цепи.

Если люстра с драйвером, то к потолку подводится только фаза и ноль, а уже внутри распределяется на группы.

Люстры с пультом ДУ

Такие модели часто имеют встроенный приёмник. Он преобразует сигнал с пульта и управляет включением/выключением, яркостью, цветом. В этом случае:

• Питание на приёмник подаётся постоянно (фаза и ноль);
• Выключатель на стене должен быть всегда включён;
• Управление осуществляется только пультом.

Смарт-люстры (Wi-Fi, Bluetooth)

Современные умные люстры (например, Xiaomi Yeelight, Philips Hue) подключаются по стандартной схеме, но требуют постоянного питания. Они не должны отключаться выключателем — иначе потеряют связь с сетью.
Для таких моделей рекомендуется:

• Оставить выключатель в положении «включено» постоянно;
• Управлять светом только через приложение или голосовые помощники;
• При необходимости установить умный выключатель, который передаёт команды по Wi-Fi.

Распространённые ошибки и как их избежать

Даже опытные домашние мастера допускают ошибки при подключении люстр. Вот самые частые:

Перепутаны фаза и ноль

Если подключить ноль к выключателю, а фазу — напрямую, это может привести к тому, что патрон будет находиться под напряжением даже при выключенном свете. Это опасно при замене лампочек.

Объединение двух фазных групп

Иногда пытаются соединить два фазных провода люстры вместе, чтобы включать все лампы одной клавишей. Это возможно, но тогда теряется возможность регулировать уровень освещённости. Кроме того, нагрузка на одну клавишу возрастает — убедитесь, что выключатель рассчитан на суммарную мощность.

Игнорирование заземления

Если люстра металлическая, а заземление не подключено, при пробое изоляции корпус может оказаться под напряжением. Это серьёзная угроза безопасности.

Скрутка вместо клемм

Скрутка проводов — устаревший метод. Она может ослабнуть со временем, вызвать искрение и перегрев. Используйте современные клеммники.

Неправильная схема включения

Если после подключения одна группа ламп горит тускло или мигает — вероятно, используется энергосберегающая или светодиодная лампа в цепи с подсветкой выключателя. Решение — либо поменять лампу, либо добавить шунтирующий резистор.

Экспертное мнение

«Подключение люстры — казалось бы, простая задача. Но именно здесь чаще всего нарушаются базовые правила электробезопасности. Особенно тревожит, когда люди не отключают автомат, полагаясь на выключатель. Выключатель разрывает только фазу, а ноль остаётся под напряжением. Это смертельно опасно.»

— Анна Соколова, сертифицированный электрик, преподаватель курсов «Безопасность в электромонтаже»
Она также отмечает важность использования автоматических выключателей и УЗО: «Даже при грамотном подключении аварийная ситуация возможна. УЗО моментально отключит питание при утечке тока — это ваш последний рубеж обороны.»
Анна рекомендует:

• Всегда использовать индикатор для проверки;
• Не экономить на клеммниках;
• При сомнениях — обратиться к специалисту.

Вопросы и ответы

Заключение

Подключение люстры с четырьмя проводами к трёхпроводной системе — задача технически простая, но требующая внимания к деталям и строгого соблюдения мер безопасности. Главное — правильно определить назначение каждого провода, не перепутать фазу с нулём и обеспечить качественные соединения. Современные клеммники, такие как WAGO, значительно упрощают процесс и повышают надёжность.

• Всегда отключайте питание перед работой.
• Определяйте фазу, ноль и землю с помощью индикатора или мультиметра.
• Используйте клеммные колодки вместо скруток.
• Заземляйте металлические люстры.
• Для умных и LED-люстр учитывайте особенности подключения.
