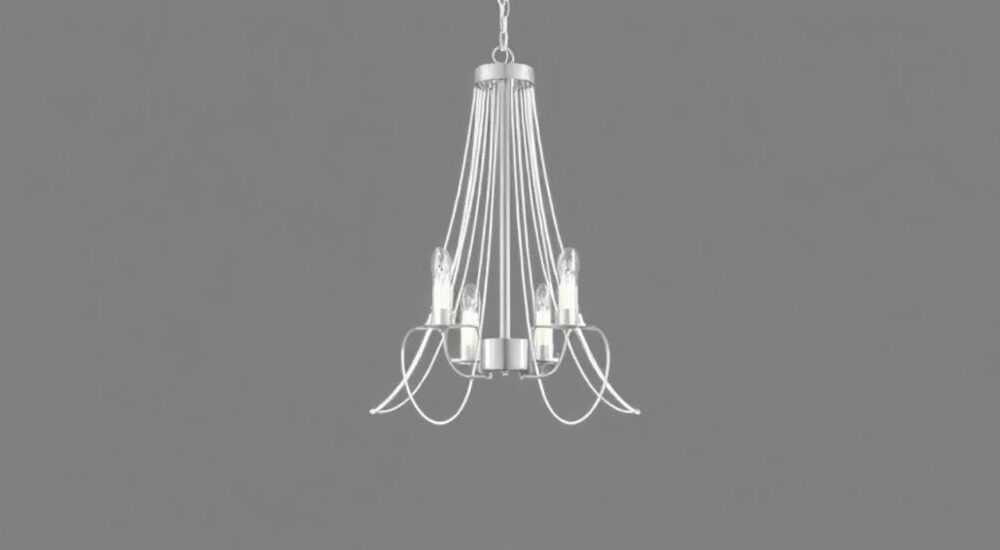

Как подключить люстру 5 проводов

Подключение люстры с пятью проводами — задача, требующая внимания к деталям и понимания основ электротехники. Такие светильники часто используются в помещениях, где необходимо гибкое управление освещением: например, в гостиных или спальнях с двухклавишными выключателями. Основная сложность заключается в правильной коммутации фазных проводов от разных групп ламп к соответствующим контактам на потоле. При этом важно не только обеспечить работоспособность всех режимов, но и соблюсти правила электробезопасности.

Назначение проводов в люстре с 5 контактами

Люстра с пятью проводами обычно рассчитана на подключение к двухклавишному выключателю. Это позволяет управлять двумя группами ламп независимо: например, включать одну половину светильника вечером, а полную мощность — при необходимости яркого освещения. Пять проводов включают в себя: два фазных (L1 и L2) от каждой группы ламп, один общий нулевой (N), и два — для подачи фазы с выключателя. Однако важно понимать: сами по себе провода не имеют «фазы» или «нуля» до подключения. Их функция определяется схемой подключения.

Обычно производители маркируют провода следующим образом: коричневый или красный — фазные от групп ламп, синий — общий ноль, а белый и чёрный — для подключения к выключателю. Но цветовая маркировка может отличаться. Например, в некоторых моделях используется жёлто-зелёный для заземления, если оно предусмотрено. Поэтому перед началом работ необходимо проверить цепь мультиметром.

Отличие пятипроводной схемы от трёх- или четырёхпроводной — в возможности разделить нагрузку более гибко. Например, в люстре с шестью плафонами можно сделать группы 3+3, 4+2 или даже 5+1, в зависимости от желаемого эффекта. Каждая группа соединяется параллельно внутри корпуса, и от неё выводится свой фазный провод. Нулевой же объединяется для всех.

Подготовка к подключению: инструменты и безопасность

Перед тем как приступить к подключению, необходимо обесточить помещение. Отключите автомат на щитке, отвечающий за освещение в комнате. Лучше всего выключить всю группу или даже вводной автомат, чтобы исключить случайное включение. После этого обязательно проверьте отсутствие напряжения на потолочных проводах с помощью индикаторной отвёртки или мультиметра.

Для работы вам понадобятся:

• Мультиметр — для определения фазы, нуля и заземления на потолке;
• Индикаторная отвёртка — быстрая проверка наличия напряжения;
• Клеммы WAGO или колпачки СИЗ — для безопасного соединения проводов;
• Стриппер или канцелярский нож — для аккуратного снятия изоляции;
• Изолента — дополнительная фиксация (не обязательна при использовании клемм);
• Лестница или устойчивая подставка — для удобства монтажа.

Особое внимание уделите состоянию проводки. Если провода на потолке старые, окисленные или с повреждённой изоляцией, их нужно зачистить или заменить. Особенно это актуально в домах с алюминиевой проводкой — такие соединения требуют особой осторожности и использования специальных клеммников, предотвращающих окисление.

Также подготовьте саму люстру: расправьте провода, убедитесь, что они не перекручены и не повреждены. Если люстра имеет заземление (жёлто-зелёный провод), его необходимо подключить к соответствующему контакту на потолке. Это важно для безопасности, особенно если корпус светильника металлический.

Схемы подключения люстры с 5 проводами

Основная схема подключения зависит от количества клавиш на выключателе. Для пятипроводной люстры оптимальным является двухклавишный выключатель. На потоле в этом случае должно быть три провода: фаза от первой клавиши, фаза от второй клавиши и общий ноль. Иногда добавляется четвёртый — заземление.

Рассмотрим типовую схему:

На практике белый и чёрный провода — это выходы от групп ламп, которые должны получать фазу с выключателя. То есть, фаза с щитка идёт в распределительную коробку, затем к выключателю, а с него — обратно на потолок уже как две отдельные фазы для каждой группы.

Если в вашей квартире установлен одноклавишный выключатель, то подключить пятипроводную люстру можно, но с потерей функциональности: все лампы будут включаться одновременно. В этом случае оба фазных провода люстры соединяются вместе и подключаются к одной фазе на потолке. Нулевой остаётся общий.

Пошаговое подключение: от теории к практике

Теперь перейдём к практическому руководству. Представьте, что вы стоите под потолком с люстрой в руках и готовы начать.

1. Обесточьте сеть. Выключите автомат, проверьте отсутствие напряжения.
2. Определите провода на потолке. С помощью мультиметра найдите: две фазы (от выключателя), ноль и, возможно, заземление. Подайте напряжение, включите выключатель по очереди — так вы поймёте, какой провод от какой клавиши.
3. Разберите люстру. Снимите плафоны, найдите блок с пятью проводами. Обычно он расположен в основании.
4. Соедините провода по схеме. Коричневый 1 → фаза 1; коричневый 2 → фаза 2; синий → ноль; белый и чёрный — уже соединены внутри к соответствующим группам.
5. Зафиксируйте соединения. Используйте клеммы WAGO — они обеспечивают надёжный контакт без скруток.
6. Подвесьте люстру. Закрепите кронштейн, подключите провода, убедитесь, что ничего не болтается.
7. Включите питание и протестируйте. Проверьте работу каждой клавиши: первая должна включать одну группу, вторая — другую, обе — полную мощность.

Если одна из групп не работает, проверьте:

• Целостность ламп в этой группе;
• Правильность подключения фазного провода;
• Наличие напряжения на потолочном проводе при включённой клавише.

Частые ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки при подключении сложных люстр. Самая распространённая — путаница между фазой и нулём. Если перепутать, люстра может не работать, а в худшем случае — возникнет риск поражения током при замене лампы.

Другая частая ошибка — соединение двух фазных проводов напрямую, без выключателя. Это может привести к короткому замыканию, если фазы находятся на разных полюсах трёхфазной сети.

Также распространена ошибка: не проверять работу выключателя до подключения люстры. Убедитесь, что при включении каждой клавиши на потолке появляется фаза.

Экспертное мнение

Интервью с мастером: безопасность превыше всего

— В последнее время всё больше людей пытаются подключить люстру самостоятельно. Что вы им посоветуете?

«Прежде всего — не торопитесь. Электричество не прощает ошибок. Даже если кажется, что «всё просто», всегда действуйте по алгоритму: обесточить, проверить, подключить, протестировать. Особенно это касается домов с старой проводкой — там могут быть нестандартные схемы, например, ноль заведён через выключатель.»

— Какие современные технологии упрощают подключение?

«Клеммы WAGO — настоящий прорыв. Они позволяют соединять провода быстро и безопасно, без пайки. Также популярны люстры со встроенным блоком управления — например, с Wi-Fi или диммером. Но их подключение требует уже знаний в области смарт-технологий.»

— Что делать, если после подключения люстра мигает?

«Чаще всего это связано с использованием LED-ламп и выключателей с подсветкой. Ток подсветки «протекает» через драйвер и вызывает мерцание. Решение — либо убрать подсветку, либо установить шунтирующий резистор.»

Вопросы и ответы

Заключение

Подключение люстры с пятью проводами — задача выполнимая даже для домашнего мастера, если соблюдать технику безопасности и иметь базовые знания электротехники. Ключевые моменты: правильная идентификация проводов, использование качественных соединителей и тестирование перед включением. Современные решения, такие как клеммы WAGO и светодиодные лампы, делают процесс проще, но требуют учёта новых нюансов — например, совместимости с подсветкой выключателей.

• Всегда обесточивайте сеть перед началом работ.
• Определяйте назначение проводов мультиметром, а не по цвету.
• Используйте клеммы вместо скруток для надёжного соединения.
• Проверяйте работу каждой группы ламп отдельно.
• Учитывайте особенности LED-ламп и выключателей с подсветкой.
