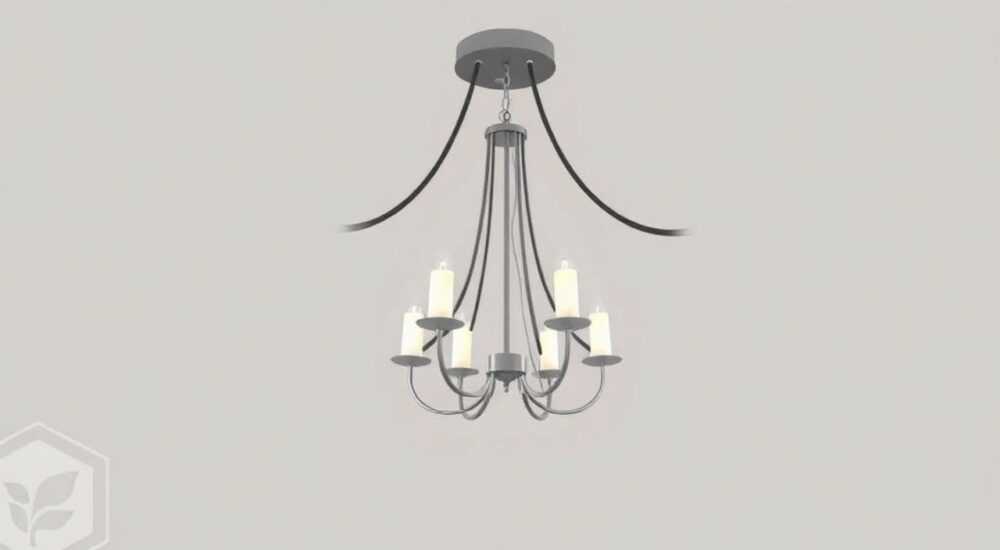

Как подключить люстру если на потолке 4 провода

Когда на потолке четыре провода, подключение люстры может показаться сложной задачей, особенно для домашнего мастера без опыта. Однако при правильном подходе и соблюдении техники безопасности это вполне выполнимая работа. Главное — разобраться в назначении каждого провода: два из них, как правило, фазные (от двухклавишного выключателя), один — нулевой, а четвёртый — заземление. Понимание схемы подключения позволяет не только правильно установить светильник, но и обеспечить его безопасную эксплуатацию.

В современных квартирах всё чаще встречаются двухклавишные выключатели, позволяющие регулировать уровень освещённости за счёт включения разных групп ламп в люстре. Соответственно, к потолку подводится четыре провода: два фазных (L1 и L2) от выключателя, один общий нулевой (N) и защитный провод заземления (PE). Неправильная идентификация проводов может привести к короткому замыканию, выходу из строя светильника или даже поражению электрическим током. Поэтому крайне важно использовать индикаторную отвёртку или мультиметр для точной диагностики.

Как определить назначение четырёх проводов на потолке

Перед подключением необходимо точно установить, какой провод за что отвечает. Как правило, провода имеют цветовую маркировку, соответствующую стандартам ГОСТ:

• Фазные провода (L1, L2) — чёрного, серого, коричневого или белого цвета;
• Нулевой провод (N) — синего или голубого цвета;
• Заземление (PE) — жёлто-зелёного цвета.

Однако полагаться только на цвет нельзя — в старых домах или при некачественном монтаже маркировка может быть нарушена. Поэтому обязательно проверьте напряжение с помощью индикаторной отвёртки или мультиметра.

Чтобы определить фазы, включите автомат и выключатель, после чего аккуратно проверьте каждый провод. Два провода покажут наличие напряжения — это и есть L1 и L2. Один провод будет всегда «живым» при включённом автомате — это общий ноль. Четвёртый провод — заземление — должен быть подключён к корпусу распределительной коробки или металлическим частям светильника.

Если все провода одного цвета, используйте метод прозвонки. Отключите питание, установите выключатель в положение «выключено», затем последовательно подключайте временные перемычки и проверяйте цепь мультиметром. Это позволит точно определить, какой провод откуда идёт.

Инструменты для определения проводов

• Индикаторная отвёртка — простое устройство для обнаружения фазы;
• Мультиметр — позволяет измерять напряжение, сопротивление и прозванивать цепи;
• Клеммы WAGO — удобны для временного соединения проводов при тестировании;
• Изолента или термоусадка — для безопасной изоляции оголённых концов.

Техника безопасности при работе с электропроводкой

Работа с электричеством требует максимальной осторожности. Даже 220 В могут быть смертельно опасны при несоблюдении правил. Прежде чем начинать подключение, убедитесь, что электропитание полностью отключено на щитке.

Отключите автомат, отвечающий за освещение в комнате. Лучше — отключить общий автомат, чтобы исключить случайное включение. После этого обязательно проверьте отсутствие напряжения на всех проводах с помощью индикаторной отвёртки.

Не работайте во влажной среде и не используйте повреждённые инструменты. Работайте в резиновых перчатках и на сухой поверхности. Используйте инструмент с изолированными ручками.

Храните под рукой аптечку первой помощи. Убедитесь, что рядом есть человек, который сможет оказать помощь в случае ЧП. Особенно это важно при работе на высоте — падение с лестницы при судороге от удара током может иметь тяжёлые последствия.

Основные правила безопасности

1. Отключайте питание на щитке, а не через выключатель;
2. Проверяйте отсутствие напряжения на всех проводах;
3. Не касайтесь оголённых концов проводов;
4. Используйте только исправные инструменты с изоляцией;
5. Не работайте в одиночку на высоте.

Схема подключения люстры к четырём проводам

Стандартная схема подключения предполагает, что люстра имеет две группы ламп (например, внешние и внутренние). Каждая группа подключается к своей фазе (L1 или L2), а нулевой провод и заземление — общие.

На потолке:

• Провод 1 (L1) — фаза от первой клавиши выключателя;
• Провод 2 (L2) — фаза от второй клавиши;
• Провод 3 (N) — общий ноль;
• Провод 4 (PE) — заземление.

На люстре:

• Фазные провода группируются: одна группа к L1, другая к L2;
• Все нулевые провода люстры соединяются с N;
• Корпус люстры (если металлический) подключается к PE.

Если люстра имеет только один патрон или все лампы должны гореть одновременно, можно объединить L1 и L2 с помощью перемычки. Но тогда теряется функция двухклавишного управления.

Для подключения используются клеммные колодки — они обеспечивают надёжный контакт и безопасность. Ни в коем случае не скручивайте провода «народным способом» без изоляции.

Варианты схем подключения

• Две группы ламп: L1 → группа 1, L2 → группа 2, N → все лампы, PE → корпус;
• Одна группа ламп: L1 и L2 соединяются перемычкой, далее к фазному входу люстры;
• Светодиодная люстра с блоком питания: подключение по аналогичной схеме, но с учётом полярности (если требуется).

Пошаговая инструкция: как подключить люстру

Шаг 1: Подготовка

Отключите питание на щитке. Снимите старую люстру, если она была. Очистите место монтажа. Подготовьте инструменты: индикаторную отвёртку, мультиметр, клеммы, изоленту.

Шаг 2: Определение проводов

Включите автомат и выключатель. Проверьте, какие два провода показывают напряжение — это L1 и L2. Один провод будет «мертвым» — это ноль. Четвёртый — заземление. Отключите питание снова.

Шаг 3: Подготовка люстры

Разберите люстру, если нужно. Определите, где находятся провода каждой группы ламп. Обычно они уже разделены внутри корпуса. Подпишите их для удобства.

Шаг 4: Подключение

Соедините:

• Провод L1 с фазой первой группы ламп;
• Провод L2 с фазой второй группы;
• Общий ноль (N) — со всеми нулевыми проводами люстры;
• Заземление (PE) — с корпусом люстры (если есть).

Используйте клеммы WAGO или винтовые колодки. Не допускайте ослабленных контактов.

Шаг 5: Установка и проверка

Закрепите люстру на крюке или планке. Включите питание. Проверьте работу: первая клавиша — первая группа, вторая — вторая, обе — все лампы. Если что-то не работает, отключите питание и проверьте соединения.

Распространённые ошибки и как их избежать

• Перепутаны фаза и ноль: приводит к тому, что светильник остаётся под напряжением даже при выключенном выключателе. Всегда проверяйте полярность.
• Игнорирование заземления: увеличивает риск поражения током при пробое изоляции. Подключайте PE, если он есть.
• Скрутка без изоляции: со временем контакт ослабевает, возникает нагрев и риск пожара. Используйте клеммы.
• Подключение двух фаз к одной группе: теряется смысл двухклавишного выключателя. Разделяйте группы ламп.
• Работа под напряжением: категорически запрещено. Даже опытные электрики не рискуют.

Экспертное мнение

Также эксперт отмечает, что современные LED-люстры чувствительны к переполюсовке и скачкам напряжения. Использование импульсных блоков питания требует особенно аккуратного подключения.

Вопросы и ответы

Заключение

Подключение люстры при наличии четырёх проводов на потолке — стандартная, но требующая внимания задача. Ключ к успеху — правильная идентификация проводов, соблюдение техники безопасности и использование качественных соединителей. Двухклавишная схема позволяет гибко управлять освещением, создавая комфортную атмосферу в помещении.

• Четыре провода: две фазы, ноль, заземление — стандарт для двухклавишного выключателя.
• Всегда отключайте питание на щитке перед работой.
• Используйте клеммы вместо скруток для надёжного контакта.
• Проверяйте подключение мультиметром перед включением.
• При сомнениях — обратитесь к профессиональному электрику.
