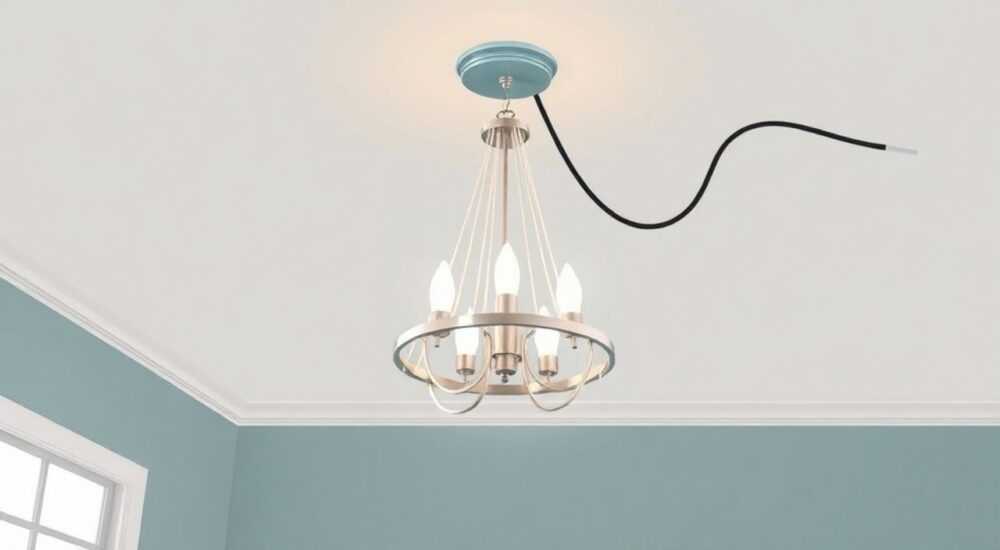

Как подключить люстру с 4 проводами к потолку с 2 проводами

Подключение люстры с четырьмя проводами к двухпроводной электропроводке на потолке — распространённая задача при ремонте или замене освещения в старых домах. Такая ситуация возникает, когда новая люстра поддерживает несколько режимов включения (например, раздельное управление группами ламп), а электрика в помещении рассчитана только на один выключатель. Главное — правильно идентифицировать назначение проводов, соблюсти правила безопасности и понимать, что полноценное раздельное управление в этом случае невозможно без модернизации проводки.

Разбираемся в проводах: что означают 4 провода на люстре

Люстра с четырьмя проводами обычно предназначена для подключения к двойному или проходному выключателю, позволяющему управлять двумя группами ламп независимо. Часто такие светильники имеют комбинированную конструкцию: например, центральные лампы и периферийные, каждые из которых можно включать отдельно.

Обычно четыре провода на люстре делятся на две пары:

• Два провода — фазные (L1 и L2), идущие от разных групп ламп;
• Два провода — нулевые (N), которые могут быть соединены внутри корпуса или выведены отдельно.

Однако в некоторых моделях производители выводят отдельные нулевые провода для каждой группы, чтобы упростить монтаж в новых домах с распределённой нейтралью. Бывает и так, что два провода — это фазы, а два других — заземление и общий ноль, но это редкость. Всегда проверяйте маркировку: L1, L2 — фазы; N — ноль; PE — заземление (жёлто-зелёный).

Как определить назначение проводов

Перед подключением важно точно установить, за что отвечает каждый провод. Для этого:

1. Отключите питание на щитке.
2. Разберите патроны или посмотрите внутрь корпуса люстры (если доступно).
3. Используйте мультиметр: один щуп на контакт лампочки одной группы, другой — поочерёдно на каждый провод. Звуковой сигнал укажет на связь.

Если провода не промаркированы, временно подпишите их изолентой: L1, L2, N1, N2.

Основы подключения: как работает двухпроводная система

В большинстве старых квартир, особенно советской постройки, на потолке присутствуют всего два провода: фаза (L) и ноль (N). Они приходят от одноклавишного выключателя, установленного в коридоре или комнате. Заземление (PE) в таких домах часто отсутствует или не подведено к люстре.

Когда вы включаете выключатель, фаза подаётся на люстру, ток проходит через лампы и возвращается по нулевому проводу. Это простая, но надёжная схема, которая позволяет управлять всеми лампами одновременно.

При подключении 4-проводной люстры к такой системе вы теряете возможность раздельного управления. Но вы можете заставить светильник работать, объединив соответствующие провода.

Что происходит с лишними проводами?

Поскольку на потолке нет второй фазы, вы не можете подать питание на L1 и L2 по отдельности. Решение — соединить L1 и L2 вместе и подключить к единственной фазе на потолке. Аналогично поступают с нулевыми проводами: N1 и N2 объединяют в один общий ноль.

Заземление, если оно есть на люстре (жёлто-зелёный провод), должно быть подключено к заземляющему контуру, если он присутствует на потолке. Если нет — оставьте его изолированным, но не удаляйте.

Пошаговая инструкция: как подключить люстру безопасно

Подключение требует аккуратности, знаний и соблюдения техники безопасности. Ниже — детальный алгоритм действий.

1. Отключите питание. Найдите автомат на щитке, отвечающий за освещение в комнате, и переведите его в положение «выкл». Повесьте табличку или предупредите домочадцев.
2. Убедитесь, что напряжение отсутствует. Используйте индикаторную отвёртку или мультиметр. Прикоснитесь к обоим потолочным проводам — сигнала быть не должно.
3. Снимите старую люстру (если есть). Открутите крепления, отсоедините провода, заизолируйте временно потолочные концы.
4. Определите фазу и ноль на потолке. Включите автомат, проверьте индикатором: фаза — тот провод, на котором загорается светодиод. Отметьте его изолентой.
5. Определите провода на люстре. Как описано выше, найдите L1, L2, N1, N2.
6. Объедините фазные провода люстры. С помощью клеммной колодки WAGO или гильзы соедините L1 и L2 в один провод.
7. Объедините нулевые провода. Аналогично соедините N1 и N2.
8. Подключите к потолку: объединённый фазный провод люстры — к фазе на потолке; объединённый ноль — к нулевому проводу.
9. Подключите заземление (если есть). Жёлто-зелёный провод — к заземляющей шине или отдельному контакту, если он выведен на потолок.
10. Закрепите люстру. Установите на крюк или планку, убедитесь в надёжности.
11. Включите питание и проверьте работу. Все лампы должны загореться одновременно.

Типичные ошибки и как их избежать

Даже опытные мастера допускают просчёты при подключении сложных люстр. Вот самые частые ошибки:

• Перепутаны фаза и ноль. Это может привести к тому, что патрон остаётся под напряжением даже при выключенном выключателе. Опасно при замене лампочек.
• Не объединены нулевые провода. Если N1 и N2 не соединены, одна группа ламп может не работать или вызывать мерцание.
• Использование скруток без опрессовки. Ненадёжное соединение греется, окисляется, может вызвать короткое замыкание.
• Игнорирование заземления. Особенно важно для металлических люстр. Без заземления риск поражения током возрастает.
• Подключение под напряжением. Даже при «выключенном» выключателе фаза может быть на потолке — всегда проверяйте!

Можно ли сделать раздельное включение? Варианты решений

Если вы хотите управлять группами ламп отдельно, но на потолке только два провода, есть несколько технологических решений.

1. Установка блока дистанционного управления

Современные радиоуправляемые модули (например, от брендов Legrand, Makel, ABB) устанавливаются внутри корпуса люстры. Вы подаёте на люстру одну фазу и ноль, а модуль уже распределяет питание по группам через пульт или смартфон.

Преимущества:

• Не нужно штробить стены;
• Управление с пульта, голосом или приложением;
• Можно добавить диммирование и смену цвета (для RGB).

Недостатки:

• Высокая стоимость (от 2000 руб.);
• Требуется место внутри люстры;
• Зависимость от батареек в пульте.

2. Замена выключателя на двухклавишный с прокладкой третьего провода

Если есть техническая возможность, можно проложить третий провод от распределительной коробки до выключателя. Тогда одноклавишный выключатель меняется на двухклавишный, и вы получаете два независимых канала на потолке.

Процесс:

1. Отключить электричество.
2. Вскрыть распределительную коробку.
3. Проложить третий провод (например, ПУНП 3×1,5) от коробки до выключателя.
4. Подключить: фаза — на вход выключателя, два выхода — на L1 и L2 люстры.
5. На потолке теперь три провода: N, L1, L2.

3. Использование импульсного реле или диммера с переключением

Некоторые диммеры и умные реле позволяют переключаться между режимами по количеству нажатий. Например: одно нажатие — первая группа, второе — обе, третье — выключено.

Такие решения подходят для умного дома (на базе Wi-Fi, Zigbee), но требуют стабильного питания и настройки.

Экспертное мнение

Он также отмечает, что в 70% случаев владельцы после установки «понимают, что им хватает и одного режима». Главное — безопасность и надёжность соединений.

Вопросы и ответы

Заключение

Подключение люстры с четырьмя проводами к двухпроводной системе — технически простая задача, если понимать принципы электрических цепей. Главное — объединить фазные и нулевые провода люстры перед подключением к потолку. Это обеспечит безопасную и стабильную работу светильника, хотя и лишит вас возможности раздельного управления группами ламп.

• Всегда отключайте питание перед работой.
• Объединяйте L1 и L2, а также N1 и N2 на люстре.
• Используйте только качественные клеммы, избегайте скруток.
• Заземление подключайте, если оно предусмотрено.
• Для раздельного управления потребуется третий провод или умное устройство.
