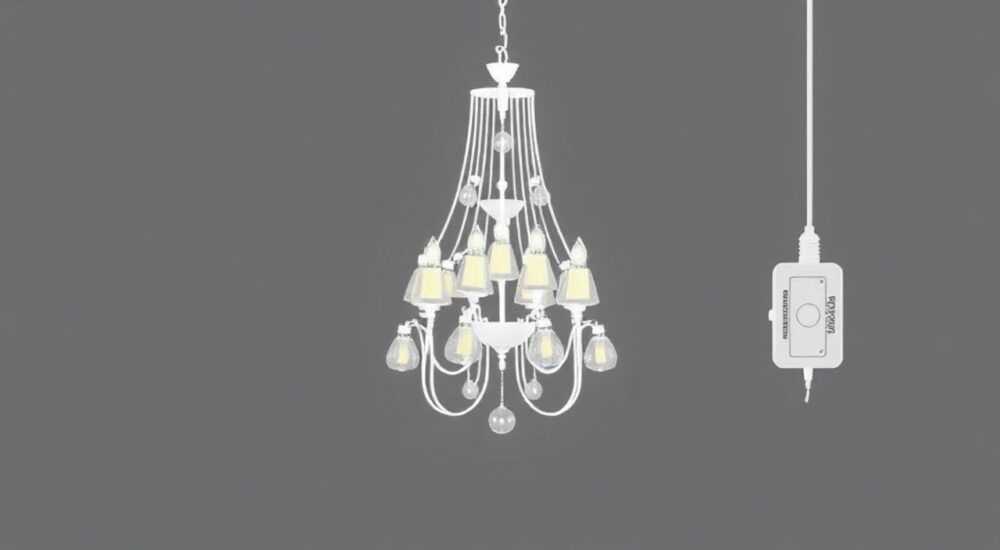

Как подключить люстру с трансформатором с тремя проводами

Подключение люстры с трансформатором, имеющей три провода, — задача, требующая внимания к деталям и соблюдения правил электробезопасности. Такие светильники часто используются в системах точечного или декоративного освещения и работают от пониженного напряжения (обычно 12 В или 24 В), что делает их безопасными для помещений с повышенной влажностью, таких как ванные комнаты или кухни. Основная сложность заключается в правильном подключении трансформатора между сетью 220 В и самой люстрой.

Что такое трансформатор в люстре и зачем он нужен

Трансформатор в составе люстры — это устройство, преобразующее переменное напряжение из бытовой сети (220 В, 50 Гц) в более низкое (12 В или 24 В). Это необходимо для питания светодиодных или галогенных ламп низкого напряжения, которые чувствительны к перепадам и не могут работать напрямую от стандартной розетки. Трансформаторы бывают электронные и индукционные, но в современных светильниках чаще используются первые — они легче, компактнее и эффективнее.

Трехпроводная система обычно включает два провода на входе (фаза и ноль) и один общий выход на низковольтную сторону. Однако в некоторых моделях третий провод может быть заземлением корпуса или вторым каналом нагрузки. Поэтому крайне важно определить назначение каждого провода до начала подключения.

Использование пониженного напряжения повышает электробезопасность, особенно в помещениях с высокой влажностью. Даже при случайном прикосновении к оголённому контакту риск поражения током минимален. Кроме того, такие системы позволяют использовать более тонкие провода и скрытую прокладку кабеля.

Подготовка к подключению: инструменты и меры безопасности

Перед тем как начать работу, необходимо подготовить рабочее место и инструменты. Подключение электроприборов требует предельной концентрации и соблюдения техники безопасности. Никогда не работайте под напряжением — это основное правило, которое спасает жизни.

Вам понадобятся следующие инструменты:

• Отвёртки (крестовая и плоская);
• Индикаторная отвёртка или мультиметр для проверки наличия напряжения;
• Кусачки и stripper для зачистки проводов;
• Изолента или термоусадочные трубки;
• Клеммы WAGO или винтовые зажимы для соединения проводов;
• Изолированные пассатижи.

Перед началом работ обязательно отключите автомат на щитке, отвечающий за освещение в комнате. Проверьте отсутствие напряжения с помощью индикатора. Если вы работаете в старом жилье, обратите внимание на цветовую маркировку проводов: фаза — коричневый или белый, ноль — синий, заземление — жёлто-зелёный. Но помните: цвета могут не соответствовать стандартам, особенно в домах советской постройки.

Схема подключения люстры с тремя проводами через трансформатор

Типичная схема включает три провода: два на входе (220 В) и один на выходе (12/24 В). Однако в некоторых случаях третий провод — это не выход, а защитное заземление. Чтобы не ошибиться, внимательно изучите маркировку на корпусе трансформатора. Обычно она содержит обозначения:

• L (Line) — фаза (вход);
• N (Neutral) — ноль (вход);
• V+ или + — выход плюс (низкое напряжение);
• V– или – — выход минус (если есть);
• PE — защитное заземление.

Если у вас три провода, скорее всего, это:

1. Фаза (L) — коричневый или красный;
2. Ноль (N) — синий;
3. Общий выход на лампы (V+) — белый или чёрный.

При этом минусовой вывод может быть заведён на общий провод корпуса или соединён с нулём на стороне 220 В (в импульсных блоках). Такие схемы встречаются в бюджетных моделях.

Минусовой контакт ламп должен быть соединён с общим проводом трансформатора. Если он не выведен отдельным проводом, он уже соединён внутри корпуса.

Пошаговое руководство по подключению

Следуйте этой последовательности, чтобы подключить люстру безопасно и правильно:

1. Отключите питание. Выключите автомат на щитке и проверьте отсутствие напряжения в месте подключения.
2. Определите назначение проводов. Используйте мультиметр или изучите маркировку на трансформаторе. Не доверяйте цветам без проверки.
3. Подключите входную часть (220 В). Соедините коричневый провод (фаза) с фазой из потолка, синий (ноль) — с нулевым проводом. Используйте клеммы WAGO для надёжного контакта.
4. Подключите выход (12/24 В). Третий провод (выход) подключается к плюсовому контакту всех ламп. Минусы ламп соединяются между собой и подключаются к общему минусу трансформатора (если он выведен).
5. Зафиксируйте трансформатор. Установите его в нишу, коробку или на стену так, чтобы он был доступен для обслуживания и не перегревался.
6. Проверьте изоляцию. Убедитесь, что все соединения заизолированы, нет оголённых участков.
7. Включите питание и протестируйте. Подайте напряжение и включите выключатель. Если лампы загорелись — всё подключено верно.

Если светильник не работает, не паникуйте. Возможные причины: перепутаны фаза и ноль на входе, обрыв в цепи или перегрузка трансформатора.

Распространённые ошибки и как их избежать

Даже опытные мастера иногда допускают типичные ошибки при подключении низковольтных люстр. Вот самые частые из них:

• Подключение под нагрузкой. Работа под напряжением — главная причина травм. Всегда отключайте автомат и проверяйте напряжение.
• Игнорирование мощности трансформатора. Если суммарная мощность ламп превышает номинал трансформатора, устройство перегреется и выйдет из строя. Например, трансформатор на 60 Вт не потянет 80 Вт нагрузки.
• Неправильная полярность. Для светодиодов полярность важна. Подключение «наоборот» может привести к их повреждению.
• Отсутствие вентиляции. Электронные трансформаторы выделяют тепло. Запечатывание в герметичную нишу вызывает перегрев и сокращает срок службы.
• Использование некачественных соединений. Скрутки без изоляции или плохие клеммы становятся причиной искрения и пожара.

Экспертное мнение

По её словам, современные решения, такие как драйверы постоянного тока (например, Mean Well), предпочтительнее для долгосрочной эксплуатации. Они обеспечивают стабильный ток независимо от колебаний напряжения в сети. Также она рекомендует использовать разъёмные соединения — это упрощает замену ламп и обслуживание.

Вопросы и ответы

Заключение

Подключение люстры с трансформатором и тремя проводами — задача, выполнимая даже новичком, если соблюдать правила безопасности и чётко следовать инструкции. Ключевые моменты: правильная идентификация проводов, использование качественных соединений, учёт мощности и обеспечение вентиляции. Современные технологии позволяют сделать систему освещения не только красивой, но и безопасной.

• Всегда отключайте питание перед работой.
• Определяйте назначение проводов по маркировке, а не по цвету.
• Выбирайте трансформатор с запасом мощности.
• Используйте клеммы WAGO или термоусадку для соединений.
• Обеспечьте вентиляцию трансформатора.
