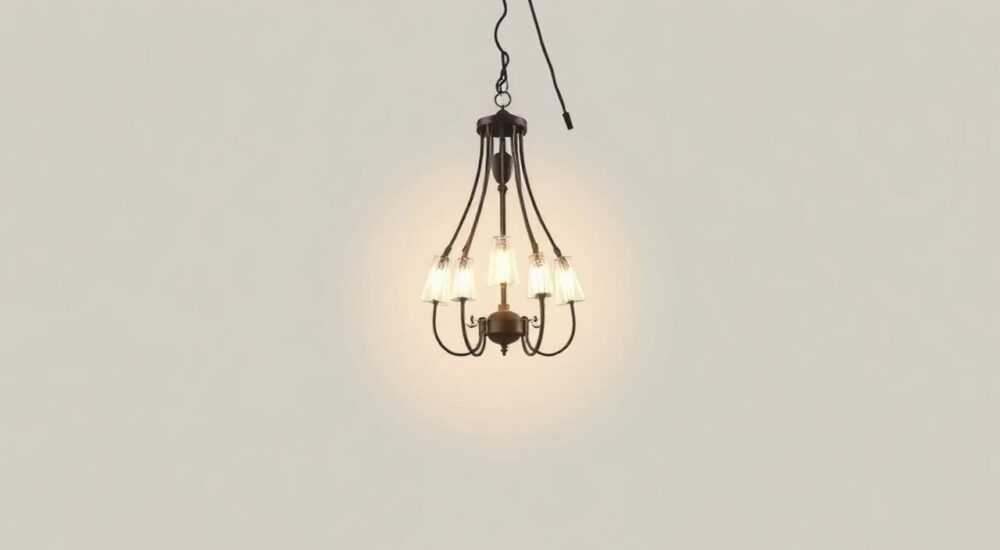

Как подключить люстру с заземлением к трем проводам

Подключение люстры с заземлением к электропроводке, имеющей три провода — задача, с которой сталкиваются многие домашние мастера при ремонте или замене осветительных приборов. Правильное выполнение этой работы гарантирует не только стабильную работу светильника, но и безопасность жильцов. Главное — чётко различать назначение каждого из трёх проводов: фазу, ноль и защитный заземляющий проводник.

Идентификация проводов: как определить фазу, ноль и заземление

Перед началом подключения важно точно определить назначение каждого из трёх проводов, выходящих из потолка. В современных домах используется стандартная цветовая маркировка, которая значительно упрощает процесс. Обычно провода имеют следующие цвета:

• Коричневый или красный — фаза (L);
• Синий — нулевой провод (N);
• Жёлто-зелёный — заземление (PE).

Однако полагаться только на цвет нельзя, особенно если электропроводка старая или монтаж выполнялся без соблюдения норм.
Для точной идентификации используйте индикаторную отвёртку или мультиметр. Перед началом работ обязательно отключите питание на распределительном щитке и убедитесь в отсутствии напряжения. После этого снимите напряжение с проводов и проверьте каждый. Фаза будет показывать напряжение при подаче питания, ноль — нет, а заземление вообще не должен давать сигнала при тестировании на наличие напряжения.

Если цветовая маркировка отсутствует или вызывает сомнения, пометьте провода после тестирования изолентой или термоусадкой. Это предотвратит путаницу в дальнейшем. Особенно важно не перепутать фазу и заземление — это может привести к серьёзным последствиям.

Как проверить провода мультиметром

1. Установите мультиметр в режим измерения переменного напряжения (до 250 В).
2. Подайте напряжение на проводку (включите автомат).
3. Один щуп подключите к предполагаемой фазе, второй — к синему проводу (ноль). Прибор должен показать около 220 В.
4. То же самое повторите между фазой и жёлто-зелёным проводом — также должно быть 220 В.
5. Между нулём и заземлением напряжение должно быть близко к нулю.

Если результаты отличаются, возможно, провода подключены неверно, и требуется консультация электрика.

Подготовка люстры к подключению

Люстра с заземлением имеет три внутренних провода: фазный, нулевой и заземляющий. Обычно они уже соединены внутри основания светильника, но важно проверить надёжность этих соединений. Заземляющий провод на люстре всегда имеет жёлто-зелёную изоляцию и подключается к металлическому корпусу.
Перед подключением ознакомьтесь с инструкцией производителя. Некоторые модели требуют предварительной сборки или настройки количества включаемых ламп. Убедитесь, что все патроны и клеммы исправны, а изоляция проводов не повреждена.
Если люстра имеет несколько рожков, проверьте, как организовано внутреннее соединение проводов. Часто фазные провода от всех патронов сводятся в одну клемму, нулевые — в другую, а заземляющие — к общему контакту на корпусе. Это позволяет подключить весь светильник как единый прибор.

Для удобства подключения используйте клеммные колодки (WAGO или аналоги). Они обеспечивают надёжный контакт без скруток и упрощают обслуживание в будущем. Не рекомендуется делать скрутки без последующей пайки или опрессовки — это может привести к нагреву и возгоранию.

Схема подключения люстры с заземлением к трём проводам

Подключение выполняется по простой, но строго регламентированной схеме. Все три провода должны быть подключены правильно и надёжно.

1. Отключите питание на распределительном щитке и установите блокировочное устройство или табличку «Не включать!».
2. Подведите провода люстры к потолочным проводам. Совместите по цвету: коричневый — к коричневому (фаза), синий — к синему (ноль), жёлто-зелёный — к жёлто-зелёному (заземление).
3. Соедините провода с помощью клеммной колодки. Не допускайте смешивания проводников.
4. Убедитесь, что заземляющий провод надёжно закреплён на корпусе люстры и не болтается.
5. Аккуратно уложите соединения в монтажную коробку, закройте крышкой.
6. Закрепите люстру на крюке или планке.
7. Включите питание и протестируйте работу.

Если люстра подключается через одноклавишный выключатель, фаза разрывается на выключателе, а ноль и земля идут напрямую. Это стандартная схема для большинства квартир.

Пример правильного подключения

Распространённые ошибки и их последствия

Даже опытные мастера иногда допускают критические ошибки при подключении люстр. Вот самые опасные из них:

• Подключение заземления к фазе. Это создаёт риск поражения током при прикосновении к корпусу. Люстра может оказаться под напряжением даже при выключенном свете.
• Игнорирование заземления. Многие считают, что земля «лишняя», особенно если светильник работает и так. Но при пробое изоляции на корпусе может появиться напряжение, и тогда заземление спасает жизнь.
• Скрутка без изоляции. Даже качественная скрутка должна быть заизолирована. Используйте колпачки, изоленту или термоусадку.
• Подключение через выключатель нуля. Если перепутать фазу и ноль, на патроне всегда будет напряжение, даже при выключенном свете. Это опасно при замене лампы.

Представьте: вы стоите на табурете, чтобы поменять лампочку, и прикоснулись к резьбе патрона. Если там есть фаза из-за ошибки монтажа — последствия могут быть тяжёлыми. Поэтому двойная проверка соединений — обязательна.

Инструменты и меры безопасности при работе

Для безопасного подключения вам понадобятся:

• Индикаторная отвёртка или мультиметр;
• Клеммные колодки (лучше WAGO с пружинным зажимом);
• Отвёртки (крестовая и плоская);
• Изолента или термоусадка;
• Стремянка или устойчивый табурет.

Перед началом работ отключите автомат в щитке и убедитесь, что напряжение отсутствует. Работайте в резиновых перчатках, если есть сомнения в изоляции. Не используйте металлические стремянки — лучше деревянные или диэлектрические.
Никогда не работайте в одиночку, если есть риск падения. Попросите помощника держать свет или подавать инструменты. Это снижает нагрузку и повышает безопасность.

Чек-лист перед подключением

• Питание отключено?
• Провода идентифицированы и промаркированы?
• Заземляющий провод подключён к корпусу?
• Используются безопасные клеммы, а не голые скрутки?
• Соединения аккуратно уложены и изолированы?
• Люстра надёжно закреплена?
• После подключения проверена работа?

Экспертное мнение

Интервью с Сергеем Беловым, главным инженером ЭлектроСервис-М

— Сергей, какие случаи подключения люстр с заземлением вы видите чаще всего?
— К сожалению, до 40% обращений связаны с неправильным подключением заземления. Люди либо его игнорируют, либо путают с нулевым проводом. Особенно часто это происходит в хрущёвках, где делали модернизацию проводки без проекта.
— Что бы вы посоветовали обычному пользователю?
— Во-первых, не экономьте на клеммах. Скрутки — пережиток прошлого. Во-вторых, всегда проверяйте, есть ли заземление в распределительной коробке. Если его нет — не подключайте землю на люстре, но используйте УЗО. Это компенсирует риск.
— А если человек не уверен в своих силах?
— Лучше один раз заплатить профессионалу, чем потом лечить последствия. Электричество — не та область, где стоит экспериментировать.

Вопросы и ответы

Заключение

Подключение люстры с заземлением к трём проводам — ответственная, но выполнимая задача при соблюдении правил электробезопасности. Ключевые моменты: правильная идентификация проводов, использование надёжных соединителей и обязательное подключение заземления на металлических светильниках.

• Всегда отключайте питание перед началом работ.
• Заземление необходимо подключать на металлических люстрах.
• Используйте клеммные колодки вместо скруток.
• Проверяйте назначение проводов мультиметром, а не только по цвету.
• При сомнениях — вызывайте специалиста.
