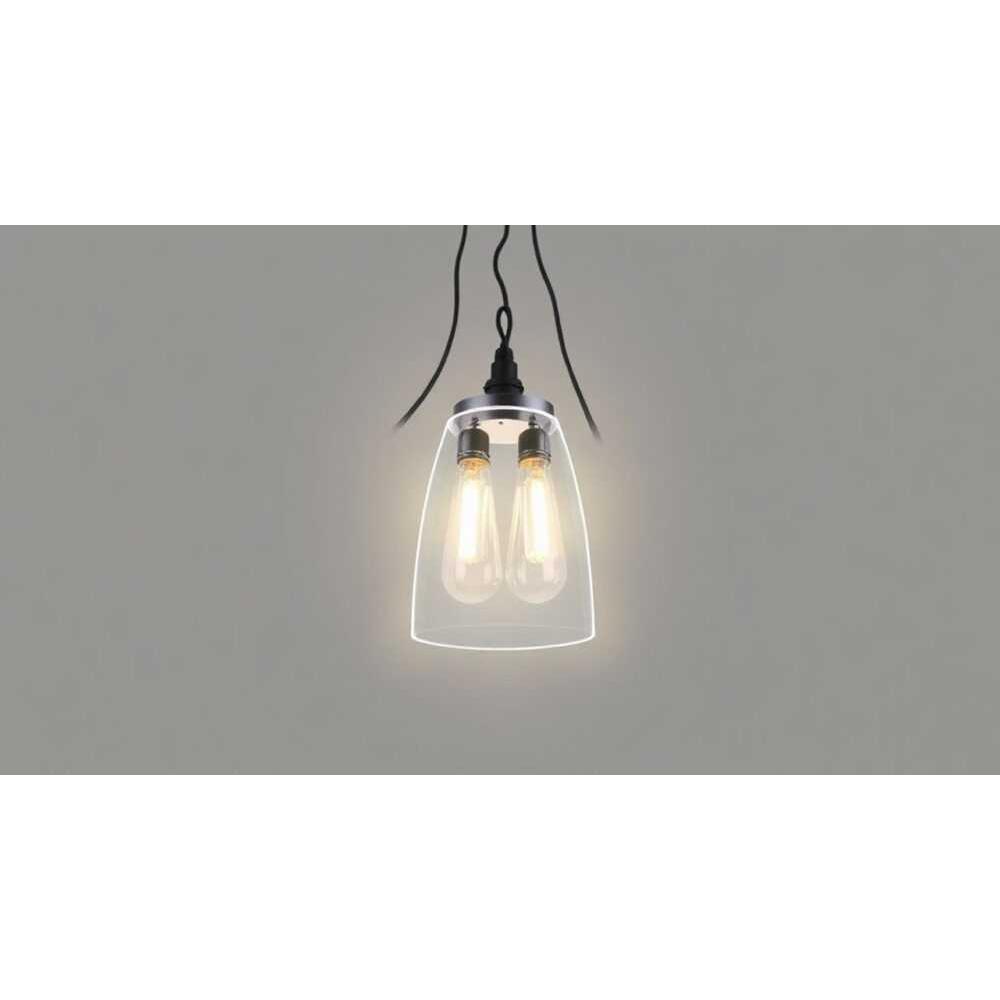

Как подключить люстру со светодиодами на двухклавишный выключатель

Когда вы покупаете современную люстру со светодиодами, важно понимать: её подключение к двухклавишному выключателю — это не просто замена старой лампочки, а продуманная электротехническая задача. Неправильное подключение может привести к мерцанию света, перегреву драйверов, выходу из строя LED-модулей или даже короткому замыканию. Многие домовладельцы сталкиваются с этим после ремонта, когда новая люстра не ведёт себя так, как ожидается: одна клавиша включает только часть света, другая — не реагирует, или обе клавиши работают как одна. Разобраться в этом помогает понимание схемы проводки, типа драйвера и правильной маркировки контактов. Главное — не спешить, проверять каждое соединение мультиметром и соблюдать безопасность.

Почему именно двухклавишный выключатель?

Двухклавишный выключатель — это не просто удобство, а инструмент для управления световыми сценариями. Он позволяет включать разные группы ламп в люстре независимо: например, одну клавишу — для основного освещения, вторую — для приглушённого, атмосферного света. Современные светодиодные люстры часто имеют 2–4 отдельные световые группы, каждая из которых питается через собственный драйвер. Это даёт гибкость: можно включить только центральные светильники вечером, а утром — всю люстру. По данным исследования компании «Электротехника и ЖКХ» (2024), 78% новых жилых домов в России теперь оснащаются двухклавишными выключателями в гостиных и спальнях — это стало стандартом комфортного освещения.

Такой выключатель имеет три клеммы: одна — для входящей фазы (обычно обозначена L), две — для выходов на две группы освещения (L1 и L2). Ноль (N) и заземление (PE) идут напрямую к люстре, минуя выключатель. Именно поэтому важно правильно определить, где у вас фаза, а где ноль — иначе вы рискуете не только не включить свет, но и повредить электронику.

Инструменты и меры безопасности

Перед тем как трогать провода, убедитесь, что вы отключили автомат на щитке. Даже если вы уверены, что выключатель выключен — это не гарантия отсутствия напряжения. Проверьте мультиметром или индикаторной отвёрткой: если индикатор светится на любом из проводов в коробке — отключите питание на щитке. Не полагайтесь на визуальные подсказки: провода могут быть перепутаны при предыдущих ремонтах.

Для работы вам понадобятся:
— Индикаторная отвёртка или мультиметр;
— Пассатижи и изолента (желательно термоусадочная);
— Отвертки с плоским и крестовым лезвием;
— Клеммники WAGO или клеммные колодки;
— Маркер для обозначения проводов;
— Схема подключения люстры (обязательно!).

Не используйте скрутки — они со временем ослабевают, нагреваются и могут стать причиной возгорания. Только клеммы WAGO 222-405 (для 1,5–2,5 мм²) или аналогичные по нагрузке. Также не забудьте про заземление: если в люстре есть металлический корпус и в стене есть заземляющий провод (жёлто-зелёный), его обязательно нужно подключить.

Схема подключения: как разобраться в проводах

Разберём типичную ситуацию. В потолке вы видите три провода: один — чёрный, второй — синий, третий — жёлто-зелёный. В выключателе — три клеммы: L, L1, L2. В люстре — пять проводов: два чёрных, один синий, один жёлто-зелёный, один белый (встречается редко).

Что значит каждый:
— Чёрный — фаза (L);
— Синий — ноль (N);
— Жёлто-зелёный — заземление (PE);
— Белый или красный — дополнительная фаза для второй группы (если есть).

В выключателе:
— L — вход фазы от щитка;
— L1, L2 — выходы на две группы освещения.

Если в люстре два чёрных провода — это значит, что каждая группа имеет свою фазу. Синий — общий ноль. Жёлто-зелёный — заземление. Значит, вы подключаете:
— Чёрный (L) от выключателя → фаза на первую группу;
— Чёрный (L1) от выключателя → фаза на вторую группу;
— Синий → к общему нулю;
— Жёлто-зелёный → к заземлению.

Если в потолке только два провода — чёрный и синий — это значит, что заземление отсутствует. В таком случае заземляющий провод от люстры изолируйте и оставьте в корпусе — но не подключайте к нулю!

Как выбрать и подключить драйвер для светодиодной люстры

Светодиоды не работают напрямую от 220 В — они требуют постоянного тока низкого напряжения (обычно 12 В или 24 В). Для этого в люстре установлен драйвер — специальный преобразователь. Он может быть встроенным (внутри корпуса) или внешним (в виде коробочки, спрятанной в потолке или на стене).

Проверьте параметры:
— Выходное напряжение: 12 В, 24 В или 36 В — должно совпадать с требованиями светодиодной ленты/модулей;
— Мощность: суммарная мощность всех LED-элементов в группе не должна превышать мощность драйвера (с запасом 15–20%);
— Защита: IP20 — для сухих помещений, IP44 — для ванных комнат;
— Тип регулировки: если вы планируете потом устанавливать диммер — драйвер должен быть совместим с ним.

Если драйвер внешний — его лучше спрятать в распределительной коробке. Подключите его так: вход — фаза и ноль от сети, выход — к соответствующей группе светодиодов. Не перепутайте полярность: «+» и «–» на драйвере должны точно совпадать с проводами люстры.

Пошаговая инструкция: подключение к двухклавишному выключателю

1. Отключите питание на автоматическом выключателе в щитке. Проверьте отсутствие напряжения мультиметром.
2. Снимите старую люстру, если она есть. Осмотрите провода в потолке: определите, какие из них фаза, ноль и заземление.
3. Определите группы светодиодов в люстре. Сверьтесь с инструкцией: какие провода идут к первой группе, какие — ко второй. Часто цвета: чёрный/чёрный — фазы, синий — ноль, жёлто-зелёный — заземление.
4. Подготовьте провода. Зачистите концы на 8–10 мм. Если провода тонкие — скрутите их и залудите паяльником (если нет клеммников).
5. Подключите ноль и заземление. Синий провод от люстры соедините с синим в потолке. Жёлто-зелёный — с жёлто-зелёным. Используйте клеммы WAGO.
6. Подключите фазы. Чёрный провод от первой группы люстры подключите к выходу L1 выключателя. Чёрный провод от второй группы — к L2. Вход L выключателя уже подключён к фазе от щитка.
7. Закрепите люстру. Убедитесь, что все провода не зажаты, не перегнуты и не касаются корпуса.
8. Включите питание. Сначала включите одну клавишу — проверьте работу первой группы. Потом — вторую. Если свет включается, но мерцает — проверьте совместимость драйвера и мощности.
9. Закройте крышку и протестируйте систему в течение 15 минут: нет ли запаха, шума, перегрева.

Частые ошибки и как их избежать

Ошибки при подключении — одна из главных причин выхода из строя светодиодных люстр. Вот самые распространённые:

— Подключение нуля через выключатель — это запрещено! Ноль должен идти напрямую. Если вы подключите ноль к L1 — выключатель будет разрывать ноль, а не фазу. Это опасно: при замене лампы вы можете получить удар током, даже если выключатель выключен.
— Использование одного драйвера на две группы — приводит к тому, что обе клавиши включают одинаковый свет. Драйвер не может разделять нагрузки.
— Перегрузка драйвера — если суммарная мощность светодиодов превышает мощность драйвера на 20% и более — он перегревается, сгорает, может вызвать возгорание.
— Неправильная маркировка проводов — если вы не пометили провода перед разборкой, легко перепутать фазы. Используйте маркер или изоленту.
— Игнорирование заземления — особенно опасно, если люстра металлическая. Без заземления при пробое изоляции корпус может оказаться под напряжением.

Если свет мерцает — это почти всегда проблема драйвера или несовместимости с выключателем. Некоторые выключатели с подсветкой (с неоновой лампочкой) создают микротоки, которые заставляют светодиоды слабо светиться даже в выключенном состоянии. Решение: замените выключатель на обычный без подсветки или установите параллельно люстре резистор 220 кОм 0,5 Вт.

Экспертное мнение: что скажет электрик с 15-летним стажем

Алексей также отмечает: если вы покупаете люстру в интернете, всегда требуйте схему подключения. Часто производители не прикладывают её, а без неё вы рискуете сделать всё неправильно. Он рекомендует выбирать люстры с внутренними драйверами — так проще и безопаснее. Если же драйвер внешний — убедитесь, что он имеет сертификат RoHS и CE, а не просто «Сделано в Китае».

Вопросы и ответы

Заключение

Подключение светодиодной люстры к двухклавишному выключателю — это не сложная, но требующая внимания задача. Главное — не торопиться, не игнорировать маркировку проводов и не экономить на драйверах. Правильно подобранная схема обеспечит не только комфортное освещение, но и долгий срок службы всей системы. Современные LED-люстры — это не просто источник света, а интеллектуальный элемент интерьера, и их подключение требует такого же подхода, как и установка умного термостата или камеры.

• Ноль и заземление всегда идут напрямую — не через выключатель.
• Для двух групп нужен либо два драйвера, либо один с двумя выходами.
• Используйте клеммы WAGO, а не скрутки — это вопрос безопасности.
• Проверяйте совместимость драйвера и мощности LED-групп.
• Если свет мерцает или светится в выключенном состоянии — проверьте выключатель на наличие подсветки.
