Как подключить несколько светодиодных светильников

Светодиодные светильники — это энергоэффективное и долговечное решение для освещения жилых, офисных и промышленных помещений. Подключение нескольких LED-светильников требует понимания электрических схем, параметров питания и совместимости оборудования. Главное — выбрать правильную схему подключения: последовательную, параллельную или комбинированную — с учётом мощности блока питания, напряжения и нагрузки на линию.

Выбор подходящего оборудования: что нужно знать

Перед тем как подключить несколько светодиодных светильников, важно правильно подобрать компоненты системы. Ключевыми элементами являются сами светильники, блок питания (драйвер), провода, распределительная коробка и, при необходимости, диммер или контроллер. Светодиоды работают от постоянного тока низкого напряжения — чаще всего 12 В или 24 В. Поэтому использование сетевого напряжения 220 В без преобразования недопустимо.

Светильники могут отличаться по типу: потолочные, встраиваемые, трековые, ленточные. У каждого есть свои характеристики: мощность (Вт), напряжение (В), класс защиты IP. Например, для ванной комнаты нужны приборы с IP44 и выше, а для улицы — не ниже IP65. Также важно обратить внимание на угол рассеивания света и цветовую температуру (от тёплого белого 2700 К до холодного 6500 К).

Блок питания должен быть рассчитан на суммарную мощность всех подключаемых светильников с запасом 20–30%. Это предотвратит его перегрев и преждевременный выход из строя. Современные импульсные блоки питания имеют высокий КПД (до 90%) и защиту от перегрузки, перенапряжения и короткого замыкания.

Критерии выбора проводов

Сечение провода влияет на потерю напряжения, особенно при длинных линиях. Для 12-вольтовой системы при токе до 5 А рекомендуется медный провод сечением 1,5 мм². При большей длине линии (более 5 метров) лучше использовать 2,5 мм². Провода должны быть защищены гофрой или кабель-каналом, особенно в местах механического воздействия.

• Напряжение: 12 В или 24 В — должно соответствовать светильникам.
• Мощность: суммарная нагрузка не должна превышать 80% от номинала БП.
• Степень защиты: IP67 для влажных помещений, IP20 — для сухих.
• Тип соединения: WAGO, клеммы, пайка — важно обеспечить надёжный контакт.

Основные схемы подключения светодиодных светильников

Существует три основные схемы подключения: последовательная, параллельная и комбинированная. Каждая имеет свои преимущества и ограничения. Выбор зависит от количества светильников, их мощности и условий эксплуатации.

Последовательное подключение означает, что светильники соединяются один за другим: плюс первого — к питанию, минус — к плюсу второго и так далее. При этом общее напряжение делится между приборами. Эта схема проста, но имеет серьёзный недостаток: если один светильник выходит из строя, вся цепь обесточивается. Кроме того, при увеличении числа приборов возрастает падение напряжения, что снижает яркость.

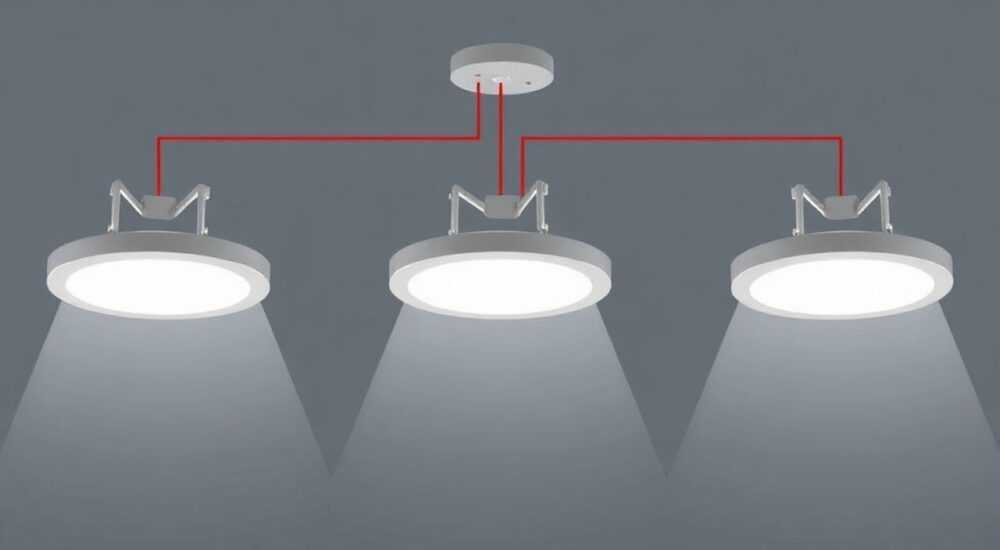

Параллельное подключение — наиболее надёжный и распространённый способ. Все плюсы соединяются вместе и подключаются к «+» блока питания, все минусы — к «–». Преимущество: отказ одного светильника не влияет на работу остальных. Однако требуется больше проводов, и необходимо равномерно распределять нагрузку.

Комбинированная схема используется при большом количестве светильников. Группы соединяются параллельно, внутри групп — последовательно. Такой подход позволяет снизить количество проводов и оптимизировать распределение нагрузки.

Практические шаги подключения нескольких светильников

Подключение начинается с подготовки. Отключите питание на щитке и проверьте отсутствие напряжения тестером. Затем разметьте места установки светильников и проложите кабель от блока питания. Используйте кабель-каналы или гофру для защиты проводов.

1. Установите блок питания в доступном месте с хорошей вентиляцией. Не размещайте его в закрытых нишах.
2. Подключите вход блока питания к сети 220 В через автоматический выключатель на 2–6 А.
3. Подключите выход блока питания (12/24 В) к распределительной коробке или напрямую к первому светильнику.
4. Используя параллельную схему, соедините все «+» и все «–» выводы светильников.
5. Проверьте полярность: перепутанная полярность может вывести светодиоды из строя.
6. Включите питание и протестируйте работу всех светильников.

Для соединения проводов лучше использовать зажимы WAGO — они обеспечивают быстрое и надёжное соединение без пайки. Если применяется пайка, изолируйте соединения термоусадкой. Не скручивайте провода «народным способом» — это источник окисления и перегрева.

Как подключить светильники через распределительную коробку

Распределительная коробка помогает аккуратно организовать соединения. В неё заводятся провода от блока питания и от каждого светильника. Внутри коробки выполняется параллельное соединение:

• Фаза и ноль от сети — к входу БП.
• Постоянный ток от БП — к шинам «+» и «–».
• От шин — отдельные провода к каждому светильнику.

Расчёт нагрузки и выбор блока питания

Неправильный расчёт — частая причина выхода из строя светодиодных систем. Чтобы избежать этого, выполните простой расчёт. Сложите мощность всех светильников. Например, 5 светильников по 10 Вт — это 50 Вт. Добавьте 20% запаса: 50 × 1,2 = 60 Вт. Значит, нужен блок питания не менее 60 Вт.

Для 12-вольтовой системы ток рассчитывается по формуле: I = P / U. В нашем примере: 60 Вт / 12 В = 5 А. Убедитесь, что БП выдаёт не менее 5 А. Для 24 В — ток будет вдвое меньше (2,5 А), что снижает потери в проводах.

Если светильники имеют разную мощность, считайте каждый отдельно. Например:

• Светильник 1: 8 Вт
• Светильник 2: 12 Вт
• Светильник 3: 10 Вт

Сумма: 30 Вт. С запасом — 36 Вт. Минимальная мощность БП — 40 Вт.

Частые ошибки и как их избежать

Даже опытные монтажники допускают ошибки. Вот самые распространённые:

• Отсутствие запаса по мощности. Работа БП на пределе приводит к перегреву и сокращению срока службы.
• Игнорирование падения напряжения. Особенно при длинных линиях и сечении провода менее 1,5 мм². Яркость снижается к концу цепи.
• Неправильная полярность. Светодиоды чувствительны к полярности. Переполюсовка — 100% выход из строя.
• Плохие соединения. Скрутки, некачественная изоляция — причина короткого замыкания.
• Монтаж без учёта теплоотвода. Светодиоды требуют охлаждения. В закрытых корпусах они перегреваются и теряют яркость.

Как проверить правильность подключения

Перед включением проверьте:

• Целостность изоляции проводов.
• Правильность подключения фазы и нуля к БП.
• Соответствие напряжения на выходе БП (должно быть 12 или 24 В).
• Полярность на каждом светильнике.

Используйте мультиметр для контроля. После включения наблюдайте за блоком питания: он не должен сильно греться в первые 10 минут.

Советы по монтажу в разных помещениях

В каждой зоне свои требования. В ванной комнате важна защита от влаги. Используйте светильники с IP44 и выше, а блок питания размещайте вне зоны 4 (по ПУЭ). В кухне — выбирайте модели с матовым рассеивателем, чтобы избежать бликов на глянцевых поверхностях.

Для гостиной и спальни подойдут тёплые оттенки света (2700–3000 К). Можно добавить диммирование для создания уютной атмосферы. В офисах и на кухнях — нейтральный или холодный свет (4000–5000 К) для концентрации внимания.

В детской комнате важно равномерное освещение без теней. Используйте несколько источников: основной потолочный свет и локальные светильники над рабочей зоной. Убедитесь, что провода скрыты и недоступны детям.

Экспертное мнение

По словам эксперта, растёт популярность умных систем: управление светом через Wi-Fi, голосовые помощники, таймеры. Такие решения требуют дополнительных модулей, но позволяют значительно повысить комфорт и снизить энергопотребление.

Вопросы и ответы

Заключение

Подключение нескольких светодиодных светильников — задача, требующая внимания к деталям, но вполне выполнимая своими силами при наличии базовых знаний. Ключевые факторы успеха — правильный выбор схемы (предпочтительно параллельная), точный расчёт мощности блока питания и качественные соединения. Не забывайте про запас мощности, полярность и защиту от влаги и перегрева.

• Используйте параллельную схему подключения для надёжности.
• Блок питания должен иметь запас мощности 20–30%.
• Следите за полярностью и качеством соединений.
• Учитывайте условия эксплуатации: влажность, температуру, механические нагрузки.
• Проводите расчёт нагрузки перед монтажом.
