Как подключить полотенцесушитель к стояку схема

Подключение полотенцесушителя к стояку — важный этап обустройства ванной комнаты, обеспечивающий комфорт и функциональность. Многие владельцы квартир сталкиваются с необходимостью замены старого или установки нового прибора, особенно при ремонте. Процесс требует не только технических знаний, но и понимания нормативов, чтобы избежать протечек, гидроударов и нарушения работы системы отопления или ГВС. Неправильное подключение может повлечь за собой штрафы, претензии от управляющей компании и дорогостоящий ремонт.

Типы полотенцесушителей и совместимость со стояком

Полотенцесушители делятся на несколько основных типов: водяные, электрические и комбинированные. Для подключения к стояку подходит только водяной тип, поскольку он работает за счёт циркуляции горячей воды из системы ГВС или отопления. Электрические модели питаются от сети и монтируются независимо, но не решают задачу интеграции в централизованную систему.

Водяные полотенцесушители бывают вертикальными и горизонтальными, с различными формами — «лесенка», «меандр», «змейка». При выборе важно учитывать давление в стояке: стандартное значение в многоквартирных домах — 3–6 атмосфер, но при гидроударах может достигать 10 атм. Поэтому выбирайте приборы из нержавеющей стали или латуни с запасом прочности.

Комбинированные модели оснащены ТЭНом и могут работать автономно при отключении горячей воды. Однако их подключение к стояку требует дополнительной схемы с возможностью перекрытия теплоносителя и слива воды для обслуживания нагревательного элемента.

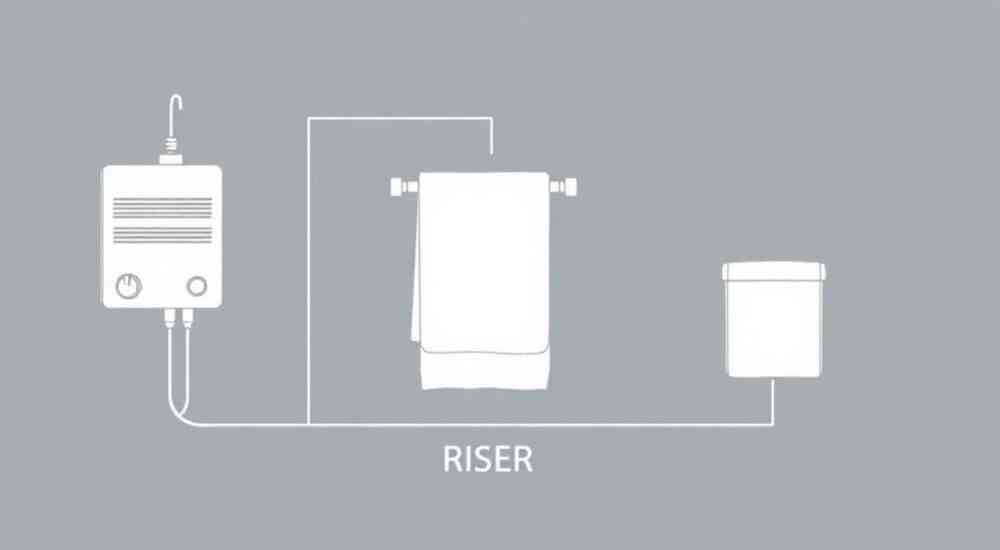

Схемы подключения полотенцесушителя к стояку

Существует три основные схемы подключения: нижняя, диагональная и боковая. Каждая имеет свои особенности, преимущества и недостатки. Выбор зависит от типа прибора, расположения стояка и доступного пространства в ванной.

1. Нижнее подключение — самый распространённый и рекомендованный способ. Вход и выход расположены внизу полотенцесушителя. Такая схема обеспечивает равномерную циркуляцию, минимизирует завоздушивание и легко интегрируется в систему с байпасом.
2. Диагональное подключение — вход снизу, выход сверху (или наоборот). Подходит для высоких моделей. Обеспечивает хорошую конвекцию, но требует точной сборки, иначе возможны воздушные пробки.
3. Боковое подключение — используется редко, когда стояк находится рядом со стеной. Не рекомендуется для централизованных систем из-за сложности балансировки и повышенного риска протечек.

Обязательный элемент любой схемы — байпас (перемычка), который позволяет сохранить циркуляцию в стояке даже при отключении полотенцесушителя. Без него вы нарушаете работу всей системы, что недопустимо в многоквартирном доме.

Пошаговая инструкция по подключению

Подключение полотенцесушителя к стояку — процесс, требующий аккуратности и соблюдения последовательности. Даже опытные мастера советуют не торопиться и проверять каждый этап.

Шаг 1: Подготовка и отключение стояка

Перед началом работ необходимо уведомить соседей и вызвать сантехника для перекрытия стояка. Самостоятельное отключение без разрешения — нарушение правил. Убедитесь, что вода слита и давление сброшено.

Шаг 2: Разметка и установка кронштейнов

Определите место установки полотенцесушителя. Он должен находиться на расстоянии не менее 20 см от стены и 5 см от других приборов. Закрепите кронштейны дюбелями, проверьте уровень.

Шаг 3: Сборка узла с байпасом

Соберите переходники, шаровые краны и байпас на полу. Используйте фум-ленту или анаэробный герметик для резьбовых соединений. Байпас должен быть того же диаметра, что и стояк (обычно ½ или ¾ дюйма).

Шаг 4: Подключение к стояку

Отрежьте участок трубы стояка, вварите или вкрутите тройники. Подключите байпас и отводы к полотенцесушителю. Установите шаровые краны до и после прибора для возможности демонтажа без слива системы.

Шаг 5: Монтаж полотенцесушителя

Навесьте прибор на кронштейны и подключите гибкими подводками. Проверьте соосность и отсутствие перекосов. Затяните соединения, но не переусердствуйте — можно повредить резьбу.

Шаг 6: Проверка на утечки

После открытия стояка медленно подайте воду. Осмотрите все соединения. Если есть капли — подтяните или переберите узел. Дайте системе поработать 15–20 минут под давлением.

Необходимые инструменты и материалы

Для качественного монтажа потребуется набор инструментов и комплектующих. Лучше использовать современные материалы — они проще в монтаже и долговечнее.

• Шаровые краны (2 шт.) — для перекрытия подачи и обратки;
• Байпас (труба того же диаметра, что и стояк);
• Гибкие подводки (лучше из нержавеющей стали с оплёткой);
• Фум-лента или герметик Unipak;
• Тройники (резьбовые или сварные);
• Ключи: разводной, газовый, ключ для труб;
• Уровень, рулетка, маркер;
• Фитинги и переходники (при необходимости).

Если стояк стальной, может потребоваться сварка. В этом случае лучше доверить работу специалисту. Для металлопластиковых или полипропиленовых труб используются пресс-фитинги или пайка.

Распространённые ошибки и как их избежать

Даже при соблюдении схемы многие допускают критические ошибки, ведущие к протечкам, шуму или отказу системы.

• Отсутствие байпаса — грубое нарушение. Приводит к остановке циркуляции в стояке, что может вызвать жалобы и штраф.
• Неправильный выбор схемы — например, боковое подключение без учёта гидравлического сопротивления. Может вызвать завоздушивание и холодный прибор.
• Использование некачественных уплотнителей — фум-лента должна быть свежей, без трещин. Анаэробный герметик предпочтительнее для постоянных соединений.
• Отсутствие кранов перед прибором — усложняет обслуживание. При поломке придётся сливать всю систему.
• Нарушение уклонов — особенно важно при диагональной схеме. Вода должна свободно циркулировать, иначе образуются воздушные пробки.

Как проверить правильность монтажа?

После сборки выполните тест:

1. Откройте краны постепенно.
2. Проверьте нагрев всех секций через 10–15 минут.
3. Прослушайте систему — не должно быть шума, журчания, стука.
4. Убедитесь, что соседи получают горячую воду в обычном режиме.

Экспертное мнение

Мы поговорили с Сергеем Волковым, главным инженером сантехнической компании «ТеплоДом» с 15-летним опытом.

• Используйте только водяные полотенцесушители для подключения к стояку.
• Обязательно устанавливайте байпас и шаровые краны.
• Выбирайте нижнюю схему подключения — она наиболее надёжна.
• Согласовывайте изменения с управляющей компанией.
• Проверяйте герметичность после первого запуска.
