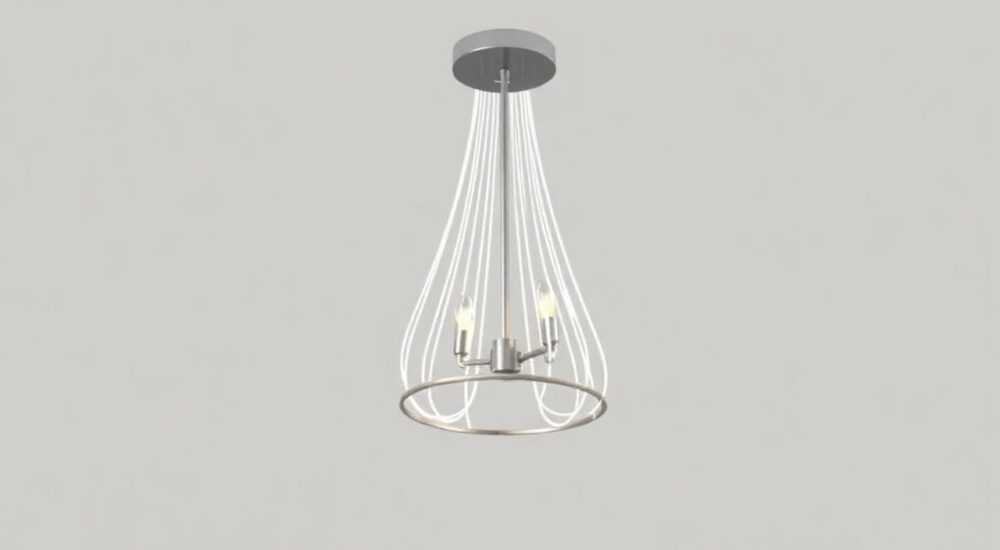

Как подключить потолочную люстру 4 провода

Подключение потолочной люстры с четырьмя проводами — задача, с которой сталкиваются многие при ремонте или замене осветительных приборов. В отличие от простых моделей с двумя проводами, такие люстры часто предполагают возможность управления несколькими группами ламп, например, включать половину светильника отдельно от другой половины. Это особенно актуально для многорожковых люстр, подключаемых к двухклавишному выключателю. Главное — правильно определить назначение каждого провода и соблюсти правила электробезопасности.

Назначение проводов в люстре и на потоле

При подключении люстры с четырьмя проводами важно понимать, за что отвечает каждый из них. Как правило, два провода идут от группы ламп (фазные), один — общий нулевой, а четвёртый может быть заземлением или вторым нулём, хотя это редкость. Чаще всего цветовая маркировка помогает определить назначение: коричневый или белый — фаза, синий — ноль, жёлто-зелёный — заземление.
На потоле в типовой квартире с двухклавишным выключателем также могут быть 3–4 провода: две фазы от выключателя, один общий ноль и, возможно, заземление. Критически важно не перепутать фазные провода между собой и не соединить фазу с нулём — это приведёт к короткому замыканию.
Если маркировка стёрта или отсутствует, используйте мультиметр или индикаторную отвёртку для определения фазы. Проверку проводите только при поданном напряжении, но будьте предельно осторожны. Отметьте найденные провода изолентой или маркером, чтобы не запутаться в процессе.

Цветовая маркировка проводов: стандарты и исключения

Согласно ГОСТ Р 50462-2009, действуют следующие нормы:

• Фаза (L) — коричневый, белый или чёрный;
• Ноль (N) — синий или голубой;
• Заземление (PE) — жёлто-зелёный.

Однако в советских постройках эти правила могли не соблюдаться. Поэтому даже если вы видите синий провод, убедитесь, что это действительно ноль.

Подготовка к подключению: инструменты и безопасность

Перед началом работ подготовьте всё необходимое. Вам понадобятся: индикаторная отвёртка, мультиметр, отвёртки (крестовая и плоская), кусачки, изолента или клеммные колодки (WAGO — лучший выбор), стремянка и перчатки. Также полезно иметь фонарик — в некоторых помещениях свет при отключённой проводке будет недоступен.
Главное правило — всегда отключайте автомат на щитке перед началом работ. Не ограничивайтесь выключателем: он разрывает только фазу, и при ошибках можно получить удар током. После отключения проверьте наличие напряжения на всех проводах.

Разберите люстру: снимите плафоны и найдите точки подключения проводов. Если провода внутри люстры не промаркированы, прозвоните их мультиметром, чтобы определить, какие лампы относятся к какой группе. Обычно производители делают это заранее, но при покупке б/у или дешёвого китайского светильника лучше перепроверить.

Необходимые инструменты и материалы

1. Индикаторная отвёртка — для быстрой проверки фазы.
2. Мультиметр — для точного определения цепи и напряжения.
3. Клеммные колодки WAGO — надёжное соединение без скруток.
4. Изолента — временная фиксация, но не основное соединение.
5. Отвёртки и кусачки — для демонтажа и подрезки проводов.

Использование клеммников вместо скруток повышает безопасность и долговечность соединения. Они не окисляются и не требуют периодической подтяжки.

Пошаговое подключение люстры с 4 проводами

Теперь рассмотрим алгоритм подключения. Представьте, что у вас люстра с 6 лампами, разделёнными на две группы: 3+3. На потоле — 4 провода: две фазы от выключателя, ноль и заземление.

1. Отключите автомат на электрощитке и убедитесь, что напряжение отсутствует.
2. Определите, какие провода на потоле — фаза, ноль, земля. Проверьте индикатором при включенном автомате, затем снова отключите.
3. Разделите лампы в люстре на две группы. Обычно это уже сделано: одна группа подключена к одному коричневому проводу, другая — ко второму.
4. Объедините два нулевых провода от групп ламп и подключите их к общему нулю на потоле через клеммник.
5. Каждый фазный провод от группы ламп подключите к своей фазе на потоле (от первой и второй клавиши выключателя).
6. Если есть жёлто-зелёный провод (заземление), подключите его к соответствующему контакту на потоле.
7. Аккуратно уложите провода в монтажную коробку, закрепите люстру на крюке или планке.
8. Включите автомат и протестируйте работу: каждая клавиша должна включать свою группу ламп.

Если после подключения ничего не работает, проверьте все соединения. Возможно, вы перепутали фазу и ноль или не до конца вставили провода в клеммы.

Как проверить правильность подключения

• После включения автомата нажмите первую клавишу — должны загореться лампы первой группы.
• Нажмите вторую — включится вторая группа.
• Обе клавиши — все лампы горят.
• Если при включении выбивает автомат — вероятна ошибка в соединении (например, фаза замкнута на ноль).

В этом случае немедленно отключите питание и перепроверьте схему.

Варианты подключения в зависимости от схемы

Не все ситуации стандартны. Иногда на потоле только два провода (фаза и ноль), а люстра — с четырьмя. Что делать? Тогда вы можете подключить всю люстру к одноклавишному выключателю, объединив обе фазные группы. Но теряется функция частичного включения.
Если вы хотите сохранить управление двумя группами, но на стене стоит одноклавишный выключатель, потребуется замена выключателя и прокладка дополнительного провода. Это уже комплексный ремонт, но он того стоит для удобства эксплуатации.

Частые ошибки и как их избежать

Даже опытные мастера допускают ошибки. Самые распространённые:

• Подключение фазы к нулевому проводу — риск поражения током при замене лампы.
• Отсутствие заземления на металлической люстре — опасно при пробое изоляции.
• Плохой контакт в клеммах — нагрев, искрение, пожар.
• Использование скруток без изоляции — нарушение ПУЭ и снижение надёжности.

Чтобы избежать этих проблем, всегда используйте клеммники, проверяйте затяжку винтов, подключайте заземление, если оно есть. Если сомневаетесь — проконсультируйтесь с электриком.

Чего нельзя делать при подключении

1. Работать под напряжением.
2. Соединять алюминиевые и медные провода напрямую — это вызывает окисление.
3. Перегружать клеммник более чем двумя проводами.
4. Оставлять оголённые части проводов вне клемм.

Для соединения алюминия и меди используйте специальные переходные клеммы или пасту от окисления.

Экспертное мнение

Современные люстры становятся всё сложнее: с дистанционным управлением, Wi-Fi, регулировкой яркости. Однако базовые принципы подключения остаются прежними. Главное — понимать схему и соблюдать технику безопасности.
«Сегодня многие покупают люстры с пультом, но забывают, что они всё равно требуют правильного подключения фазы и нуля. Без этого ни один «умный» светильник не заработает», — отмечает Анна Белова, дизайнер освещения.
Рекомендации:

• Перед покупкой люстры убедитесь, что ваша электропроводка поддерживает её функции.
• Для дорогих моделей лучше нанять профессионала — стоимость ошибки слишком высока.
• Используйте только качественные комплектующие: клеммы, провода, изоляцию.

Вопросы и ответы

Заключение

Подключение потолочной люстры с четырьмя проводами — задача, требующая внимания к деталям, знания электрики и строгого соблюдения мер безопасности. Главное — правильно идентифицировать провода, использовать надёжные соединения и не пренебрегать проверкой напряжения. Современные клеммники WAGO значительно упрощают процесс и повышают безопасность.

• Всегда отключайте питание перед работой.
• Определяйте провода по цвету и с помощью индикатора.
• Используйте клеммные колодки вместо скруток.
• Подключайте заземление на металлические люстры.
• Тестируйте работу после сборки, но сначала проверьте соединения.
