Как подключить прожектор с датчиком движения через выключатель схема

Подключение прожектора с датчиком движения через выключатель — это распространённая задача при организации автоматизированного освещения на улице или в подсобных помещениях. Многие пользователи сталкиваются с вопросом: как сохранить возможность ручного управления светом, не теряя преимуществ автоматики? Решение существует — правильная электрическая схема позволяет использовать и датчик движения, и обычный выключатель в одной системе. Главное — понимать принципы коммутации и соблюдать правила безопасности.

Принцип работы системы «прожектор + датчик движения»

Автоматическое управление освещением основано на работе датчика движения, который реагирует на изменение инфракрасного излучения в зоне контроля. Как только человек попадает в поле зрения датчика, он замыкает цепь питания, и прожектор включается. Через заданное время (обычно 5–30 секунд) он автоматически отключается, если движение прекратилось.
Большинство современных датчиков движения имеют регулировку чувствительности, времени задержки отключения и уровня освещённости (функция «светочувствительность»). Это позволяет настроить работу так, чтобы прожектор включался только в темноте и только при наличии движения.
Датчики бывают активные и пассивные. В бытовых прожекторах используются пассивные ИК-датчики (PIR), которые не излучают сигнал, а только принимают изменения в тепловом фоне. Они энергоэффективны, надёжны и недороги.

Зачем нужен выключатель при наличии датчика движения?

На первый взгляд, наличие выключателя кажется избыточным — ведь датчик сам управляет светом. Однако в реальной эксплуатации ручной выключатель решает несколько важных задач.
Во-первых, он позволяет полностью обесточить прожектор. Это необходимо при техническом обслуживании, чистке линз или замене лампы. Без выключателя придётся отключать автомат в щитке, что неудобно и может повлиять на другие группы потребителей.
Во-вторых, выключатель даёт возможность временно отключить автоматику. Например, летом, когда на участке много животных, датчик может срабатывать ложно. Также иногда нужно оставить свет включённым постоянно — например, при приёме гостей.
Наконец, использование выключателя увеличивает срок службы самого датчика. Постоянная подача напряжения приводит к износу электронных компонентов. Отключая питание, вы снижаете нагрузку на схему.

1. Обеспечение безопасности при обслуживании.
2. Гибкость управления: автоматический и ручной режимы.
3. Экономия электроэнергии и продление срока службы оборудования.

Подготовка к подключению: инструменты и материалы

Перед началом работ подготовьте всё необходимое. Неполный набор инструментов может привести к ошибкам или травмам.
Вам понадобятся:

• Отвёртки (крестовая и плоская).
• Индикаторная отвёртка или мультиметр для определения фазы.
• Кусачки и стриппер для зачистки изоляции.
• Клеммы WAGO или винтовые зажимы для соединения проводов.
• Распределительная коробка (если её ещё нет).
• Кабель ВВГнг 3×1,5 мм² (фаза, ноль, заземление).
• Изолента или термоусадочные трубки.

Убедитесь, что автоматический выключатель в электрощите отключён. Проверьте отсутствие напряжения на всех проводах перед началом работ. Работайте только в сухих условиях и в резиновых перчатках, если есть сомнения в изоляции.

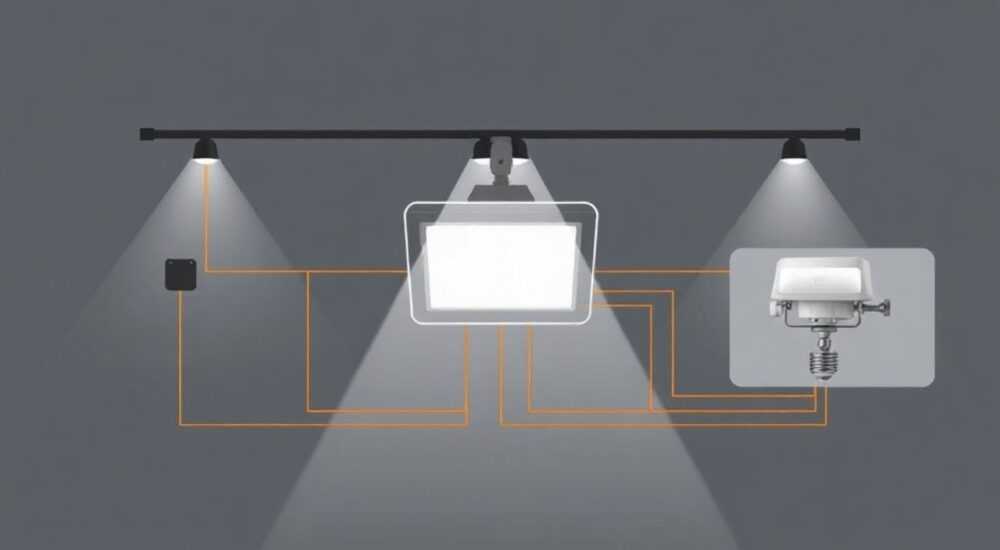

Схема подключения прожектора с датчиком через выключатель

Правильная схема подключения — ключ к стабильной и безопасной работе системы. Ниже приведена стандартная конфигурация для однофазной сети 220 В.

Шаг 1: Определение проводов

В распределительной коробке должно быть три входящих кабеля:

• От электрощита (фаза L, ноль N, земля PE).
• На выключатель (двужильный: L и L’).
• На прожектор (трёхжильный: L’, N, PE).

Фаза от щитка подаётся на выключатель. Выключатель разрывает фазу и подаёт её уже как «управляемую» на датчик движения прожектора.

Шаг 2: Подключение выключателя

• Фазный провод (коричневый) от щитка подключается к входу выключателя.
• Выход с выключателя (через второй провод, например, белый) идёт обратно в коробку — это будет фаза питания для прожектора.
• Нулевой провод (синий) и заземление (жёлто-зелёный) идут сразу на прожектор, минуя выключатель.

Шаг 3: Подключение прожектора

• Управляемая фаза (с выхода выключателя) подключается к клемме L (или «+») датчика.
• Ноль — к клемме N.
• Земля — к корпусу (если есть).

После этого система готова к тестированию. Включите автомат, затем выключатель — прожектор должен начать работать в штатном режиме.

Пожаробезопасность и нормы электромонтажа

Любые электромонтажные работы должны соответствовать требованиям ПУЭ (Правила устройства электроустановок) и ПТЭЭП (Правила технической эксплуатации). Несоблюдение норм может привести к перегреву, короткому замыканию и пожару.
Основные требования:

• Максимальная нагрузка на кабель 3×1,5 мм² — до 3,5 кВт. Убедитесь, что мощность прожектора не превышает этот предел.
• Все соединения — только в распределительных коробках, герметично и с изоляцией.
• Кабель вне помещений должен быть защищён гофрой или кабель-каналом.
• Степень защиты прожектора — не ниже IP65 при уличной установке.

Автоматический выключатель для линии должен быть на 10 А с УЗО (30 мА). Это защитит от утечек тока и повысит безопасность.

Частые ошибки при монтаже и как их избежать

Даже опытные электрики допускают ошибки. Вот самые распространённые:

Ошибка 1: Выключатель разрывает ноль, а не фазу

Если выключатель установлен в разрыв нуля, на датчике всегда будет потенциал. Это опасно: даже при выключенном свете есть риск поражения током при обслуживании.

Ошибка 2: Прямое подключение без распредкоробки

Скрутки «на весу» или в стене без коробки — источник окисления и перегрева. Всегда используйте коробку.

Ошибка 3: Использование некачественных клемм

Дешёвые клеммы могут расплавиться под нагрузкой. Выбирайте WAGO с сертификатом СТРОЙ.

Ошибка 4: Игнорирование заземления

Даже если прожектор пластиковый, металлические части (крепления, корпус датчика) должны быть заземлены.

1. Всегда проверяйте фазу индикатором перед подключением.
2. Делайте фото каждого этапа — поможет при диагностике.
3. После сборки проверьте сопротивление изоляции, если есть мегаомметр.

Экспертное мнение

При проектировании систем автоматического освещения важно сочетать функциональность и безопасность. Лучше всего использовать модульные решения: отдельный датчик движения и прожектор, чем встроенное устройство. Это даёт больше гибкости при настройке и замене.
Рекомендуется устанавливать выключатель в разрыв фазы перед датчиком — это соответствует ГОСТ Р 50571.5.55-2013. Такая схема обеспечивает полное обесточивание при необходимости.
Для улицы выбирайте датчики с углом обзора не менее 180° и дальностью 8–12 метров. Учитывайте направление движения: если путь проходит вдоль стены, лучше установить датчик под углом.
Современные решения включают Wi-Fi-датчики с управлением через приложение. Они позволяют настраивать график работы, получать уведомления и интегрировать освещение в «умный дом».

Вопросы и ответы

Заключение

Подключение прожектора с датчиком движения через выключатель — практичное решение, сочетающее автоматику и ручное управление. Правильно собранная схема обеспечивает безопасность, долговечность и комфорт в эксплуатации.
Ключевые моменты: выключатель должен разрывать фазу, все соединения — в распредкоробке, сечение кабеля — не менее 1,5 мм², а защита — автомат + УЗО. Не забывайте о настройке чувствительности и времени отключения датчика.

• Выключатель подключается в разрыв фазы до датчика.
• Ноль и земля идут напрямую на прожектор.
• Все соединения — только в распределительной коробке.
• Используйте качественные клеммы и соблюдайте сечение кабеля.
• Настройте датчик под реальные условия эксплуатации.
