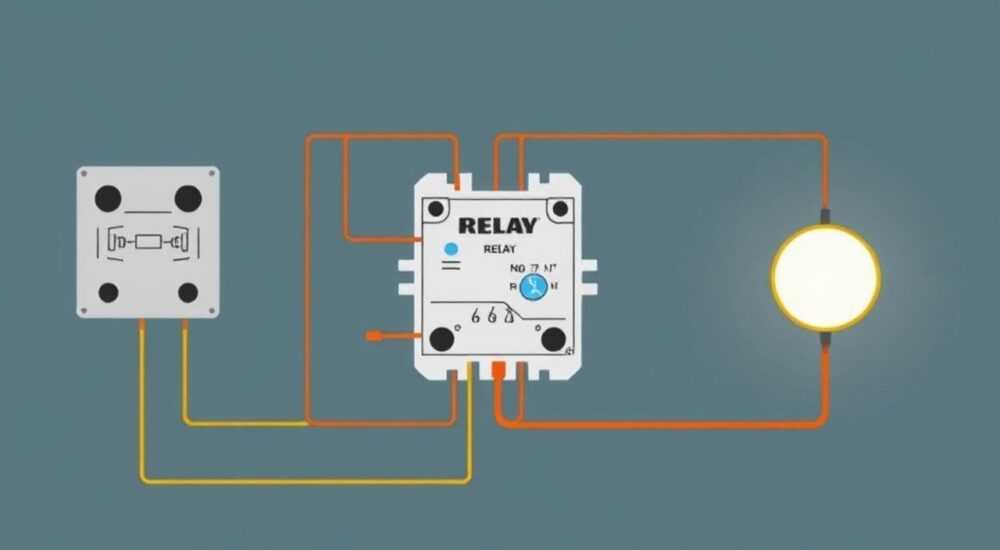

Как подключить реле света к прожектору схема

Подключение реле света к прожектору — распространённая задача при организации автоматизированного освещения на улице, в гараже, складе или частном доме. Устройство позволяет управлять мощной нагрузкой через слаботочный сигнал, защищая электропроводку и продлевая срок службы источников света. В зависимости от типа реле — электромагнитное, твердотельное или магнитный пускатель — схема подключения может отличаться, но принцип остаётся один: размыкание и замыкание цепи питания происходит по команде с датчика, таймера или выключателя.

Зачем нужно реле света для прожектора

Прожекторы, особенно светодиодные и галогеновые, потребляют значительную мощность — от 50 до 1000 Вт и более. Прямое подключение таких устройств к обычному выключателю или датчику движения создаёт высокую нагрузку на контакты, что приводит к их быстрому износу, искрению и даже возгоранию. Реле света решает эту проблему, выполняя роль посредника между управляющим устройством и нагрузкой.

Устройство работает по принципу электромагнитного ключа: при подаче небольшого напряжения (например, 12 В или 24 В) на катушку реле, внутри срабатывает магнит, замыкающий силовые контакты. Через эти контакты проходит основной ток, питающий прожектор. Таким образом, управляющая цепь остаётся слаботочной, а вся нагрузка ложится на реле.

Кроме защиты оборудования, реле позволяет управлять несколькими прожекторами одновременно, использовать различные источники сигнала (таймер, фотореле, Wi-Fi модуль) и организовать сложные сценарии освещения. Это особенно актуально для систем уличного освещения, охранного освещения и «умного дома».

Виды реле для освещения: какой тип выбрать

Выбор реле зависит от типа нагрузки, напряжения питания, условий эксплуатации и способа управления. Ниже представлены основные типы, применяемые в схемах с прожекторами.

Электромагнитные реле (EMR)

Наиболее распространённый тип. Состоит из катушки, якоря и контактной группы. При подаче напряжения катушка намагничивается, притягивает якорь и замыкает контакты. Подходит для переменного и постоянного тока, но имеет ограниченный ресурс (до 100 000 циклов).

Твердотельные реле (SSR)

Не имеют движущихся частей, работают на основе полупроводниковых элементов (тиристоров, симисторов). Быстрые, бесшумные, долговечные (до 1 миллиона циклов), но чувствительны к перегреву и требуют радиатор охлаждения. Идеальны для частого включения/выключения, например, при использовании с датчиками движения.

Магнитные пускатели

Используются при высокой нагрузке (от 3 кВт). По сути, это мощные электромагнитные реле с дополнительной защитой. Часто применяются на промышленных объектах, но могут быть избыточны для бытовых прожекторов.

Подготовка к подключению: что понадобится

Перед началом работ необходимо определить параметры системы: напряжение питания, мощность прожектора, тип управляющего сигнала. На основе этих данных выбирается подходящее реле и комплектующие.

Основные элементы:

• Реле света (по напряжению и току);
• Прожектор (с известной мощностью);
• Источник управляющего сигнала (датчик движения, таймер, выключатель);
• Автоматический выключатель (УЗО или дифавтомат);
• Кабель нужного сечения (для 220 В и 10 А — минимум 1,5 мм²);
• Клеммные колодки или гильзы НШВИ;
• Изолента или термоусадка;
• Отвёртки, индикаторная отвёртка, мультиметр.

Если используется низковольтное реле (12 В), потребуется блок питания. Для уличной установки важно выбрать герметичный корпус IP65 и выше. Все соединения должны быть защищены от влаги и механических повреждений.

Схема подключения реле света к прожектору

Рассмотрим классическую схему подключения электромагнитного реле 220 В к уличному прожектору через датчик движения. Это наиболее распространённый сценарий.

Схема с реле 220 В

1. Фаза (L) с вводного автомата подаётся на общий контакт датчика движения.
2. Выход датчика (обычно маркируется как A или L1) соединяется с одним из выводов катушки реле (A1).
3. Второй вывод катушки (A2) подключается к нулю (N).
4. Силовая фаза (от отдельного автомата) подаётся на вход реле (контакт 13).
5. Выход реле (контакт 14) соединяется с фазным проводом прожектора.
6. Нулевой провод (N) идёт напрямую от щита к прожектору.
7. Заземление (PE), если есть, подключается к корпусу прожектора.

Когда датчик движения фиксирует движение, он замыкает цепь, подавая 220 В на катушку реле. Катушка срабатывает, замыкает силовые контакты 13–14, и прожектор включается. После окончания задержки датчик размыкает цепь, реле отключается, свет гаснет.

Схема с реле 12 В и блоком питания

Если используется низковольтное реле, схема усложняется:

• Блок питания 220/12 В преобразует напряжение.
• Датчик движения управляет катушкой реле через 12 В.
• Силовая часть (220 В) коммутируется реле отдельно.

Преимущество такой схемы — безопасность управляющей цепи. Даже при повреждении провода нет риска поражения током.

Типичные ошибки и как их избежать

Даже опытные электрики допускают ошибки при монтаже. Ниже — самые распространённые проблемы и способы их устранения.

Реле не срабатывает

• Проверьте наличие напряжения на катушке (между A1 и A2).
• Убедитесь, что датчик движения исправен (можно временно замкнуть контакты).
• Проверьте полярность (для постоянного тока).

Реле щёлкает, но свет не горит

• Проверьте целостность силовой цепи (провода, контакты 13–14).
• Убедитесь, что автомат питания включён.
• Измерьте напряжение на выходе реле при срабатывании.

Прожектор мигает

• Возможно, нестабильный сигнал с датчика (грязь, помехи).
• Проверьте настройки чувствительности и времени задержки.
• Для LED-прожекторов может быть недостаточный ток удержания — добавьте параллельно нагрузке резистор 47 кОм.

Автоматизация управления: датчики, таймеры, умный дом

Современные решения позволяют выйти за рамки простого включения по движению. Комбинируя реле с другими устройствами, можно создать интеллектуальную систему.

Фотореле (датчик освещённости)

Включает прожектор только в тёмное время суток. Подключается последовательно с датчиком движения: свет будет включаться только при наличии движения и низком уровне освещённости.

Таймер или программируемый контроллер

Позволяет задавать графики включения (например, с 18:00 до 6:00). Полезно для имитации присутствия или экономии энергии.

Wi-Fi реле и умный дом

Устройства на базе ESP8266 или Tuya позволяют управлять светом через смартфон, голосовые помощники (Алиса, Google Assistant) или по расписанию. Такие реле часто уже встроены в датчики, но можно использовать и внешние.

Экспертное мнение

Частые вопросы и ответы

• Можно ли подключить два прожектора к одному реле?
  Да, если суммарная мощность не превышает допустимую для реле. Например, два прожектора по 100 Вт (суммарно 200 Вт) легко подключаются к реле на 10 А (2200 Вт).
• Нужно ли ставить УЗО при использовании реле?
  Да, обязательно. Реле не защищает от утечки тока. УЗО предотвращает поражение электрическим током и возгорание при повреждении изоляции.
• Почему реле греется?
  Лёгкий нагрев катушки допустим, но сильный перегрев говорит о перегрузке, плохом контакте или несоответствии напряжения. Проверьте подключение и нагрузку.
• Можно ли использовать автомобильное реле?
  Только для 12 В систем. Автомобильные реле рассчитаны на постоянный ток и могут не работать корректно в сетях переменного тока 220 В.
• Как выбрать сечение провода?
  Для нагрузки до 2,2 кВт (10 А) достаточно 1,5 мм² меди. Для большей мощности — 2,5 мм². Учитывайте длину линии и условия прокладки.

Заключение

Подключение реле света к прожектору — простая, но важная процедура, которая повышает безопасность, надёжность и функциональность системы освещения. Правильно выбранное и установленное реле защищает датчики, продлевает срок службы ламп и позволяет реализовать сложные сценарии управления.

• Реле разделяет управляющую и силовую цепи, защищая оборудование.
• Для бытовых задач подойдёт электромагнитное реле 220 В на 10–16 А.
• Обязательно используйте УЗО и автоматический выключатель.
• Проверяйте схему мультиметром перед запуском.
• Для умного дома выбирайте реле с dry contact или Wi-Fi управлением.
