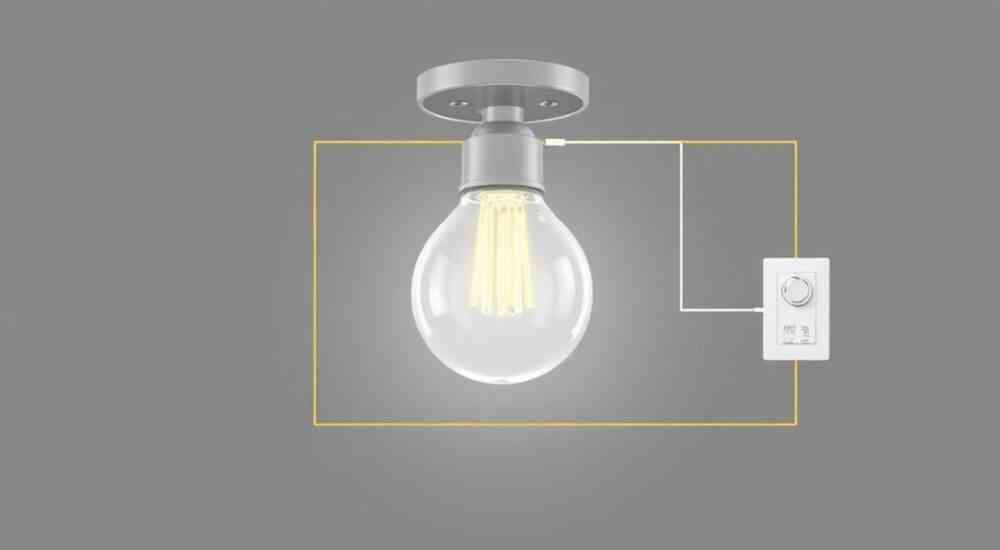

Как подключить светильник через выключатель схема подключения

Подключение светильника через выключатель — одна из базовых, но важнейших операций в бытовой электрике. Эта процедура позволяет управлять освещением с удобного места, обеспечивая комфорт и безопасность. Несмотря на кажущуюся простоту, неправильное выполнение может привести к короткому замыканию, выходу оборудования из строя или даже поражению током.

Основные компоненты подключения

Для успешного подключения светильника через выключатель необходимо понимать структуру электрической цепи. В стандартной схеме задействованы три ключевых элемента: источник питания (электрощит), выключатель и сам светильник. Каждый из них выполняет свою функцию. Электрощит — это точка входа напряжения 220 В, откуда начинается монтаж. Выключатель размыкает и замыкает цепь, контролируя подачу тока на лампу. Светильник — конечная нагрузка, преобразующая электричество в свет.

Проводка в квартире или доме обычно состоит из трёх жил: фаза (L), ноль (N) и заземление (PE). Фаза — это провод, по которому подаётся напряжение. Его всегда нужно подключать через выключатель, чтобы при его выключении светильник был полностью обесточен. Нулевой провод подключается напрямую к светильнику, минуя выключатель. Заземление используется в металлических корпусах светильников для защиты от пробоев.

Правильная маркировка проводов — залог безопасного монтажа. В большинстве случаев фаза — коричневого, чёрного или серого цвета; ноль — синего; заземление — жёлто-зелёного. Однако цвета могут отличаться, особенно в старых домах. Поэтому перед началом работ обязательно проверяйте наличие напряжения с помощью индикаторной отвёртки или мультиметра.

Типы выключателей и их особенности

Выключатели бывают разных типов, и выбор зависит от задачи, дизайна интерьера и типа освещения. Наиболее распространены одноклавишные, двухклавишные и проходные выключатели. Также набирают популярность сенсорные, диммеры и умные устройства.

Одноклавишный выключатель — самый простой и часто используемый вариант. Он управляет одним светильником или группой ламп из одной точки. Подходит для спальни, туалета или коридора. Схема подключения минимальна: фаза заходит на вход, а с выхода идёт к светильнику.

Двухклавишный выключатель позволяет управлять двумя группами ламп. Часто используется в гостиных или залах, где нужно регулировать уровень освещения. Например, в люстре можно включать только центральные лампы или все сразу. При подключении важно не перепутать провода между клавишами.

Проходной выключатель — решение для управления светом из двух и более мест. Например, в длинном коридоре или на лестнице. Работает в паре: включили свет у входа — выключили у выхода. Схема сложнее, требует прокладки дополнительных проводов.

Умные выключатели и диммеры позволяют регулировать яркость света и управлять ими удалённо — через смартфон или голосовые помощники. Однако они требуют стабильного питания и совместимости с лампами. Не все светодиодные лампы корректно работают с диммерами, особенно дешёвые модели.

Пошаговая инструкция подключения

Подключение светильника через выключатель — процесс, который можно выполнить самостоятельно, если соблюдать последовательность и правила безопасности. Ниже приведена детальная инструкция для одноклавишного выключателя.

1. Отключите питание на электрощите. Найдите автомат, отвечающий за освещение в нужной комнате, и переведите его в положение «выкл». Повесьте табличку или предупредите домочадцев.
2. Проверьте отсутствие напряжения. Используйте индикаторную отвёртку или мультиметр, чтобы убедиться, что провода обесточены. Это критически важно.
3. Подготовьте провода. На месте установки выключателя должно быть два провода: один — фаза от щита (всегда под напряжением), второй — фаза, идущая к светильнику. Очистите концы от изоляции на 1–1,5 см.
4. Подключите выключатель. Заведите фазу от щита на вход (часто обозначен буквой L или стрелкой). Второй провод — на выход (стрелка вниз или цифра 1). Закрепите винтами.
5. Подключите светильник. В распределительной коробке соедините нулевой провод (синий) от щита с нулём светильника. Фазу с выхода выключателя подключите к соответствующему контакту лампы. Если есть заземление — подключите его к корпусу.
6. Установите выключатель и светильник. Закрепите механизм в подрозетнике, установите декоративную рамку. Лампу вкрутите или закрепите согласно инструкции.
7. Включите питание и проверьте работу. Подайте напряжение и протестируйте включение/выключение. Если свет не горит — проверьте соединения и полярность.

Для двухклавишного выключателя алгоритм аналогичен, но потребуется три провода: один вход (фаза от щита) и два выхода — к двум группам ламп. Убедитесь, что каждая клавиша управляет своей группой.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают ошибки при подключении светильников. Ниже — самые частые проблемы и способы их решения.

• Подключение нуля через выключатель. Иногда новички путают фазу и ноль, подключая ноль к выключателю. Это создаёт опасность: светильник остаётся под напряжением даже при выключенном состоянии. Всегда подключайте фазу к выключателю.
• Плохой контакт в соединениях. Скрутки без опрессовки или пайки со временем ослабевают, нагреваются, вызывая искрение. Используйте современные клеммы вместо скруток.
• Игнорирование заземления. Особенно важно при металлических светильниках. Отсутствие заземления повышает риск поражения током при пробое изоляции.
• Перегрузка цепи. Подключение мощных светильников к слаботочным выключателям (например, 6 А) может привести к их выходу из строя. Проверяйте соответствие: выключатель должен выдерживать общую мощность ламп.
• Неправильная маркировка проводов. В старых домах цвета могут не соответствовать стандартам. Всегда проверяйте каждый провод индикатором.

Если свет мигает после выключения — возможная причина в подсветке выключателя и использовании энергосберегающих или светодиодных ламп. Проблема решается установкой шунтирующего резистора или заменой лампы на модель с подавлением паразитных токов.

Совместимость со светодиодными лампами

Сегодня всё чаще используются светодиодные лампы — они экономичны, долговечны и экологичны. Однако их подключение требует учёта некоторых нюансов. Светодиоды чувствительны к качеству питания, и не все выключатели с ними совместимы.

Особенно проблематичны диммеры и выключатели с подсветкой. Диммеры должны быть рассчитаны на работу с LED-лампами. Обычные диммеры для ламп накаливания могут вызывать мерцание, шум или полный отказ лампы. Ищите маркировку «LED compatible» или «для светодиодных ламп».

Выключатели с подсветкой создают паразитный ток, который может заряжать конденсатор в цепи LED-лампы. При накоплении заряда лампа кратковременно вспыхивает. Чтобы избежать этого:

• Установите шунтирующий резистор параллельно лампе;
• Замените одну из ламп в люстре на лампу накаливания (неэстетично, но работает);
• Используйте выключатели без подсветки;
• Выбирайте LED-лампы с защитой от мерцания.

Также обратите внимание на пусковой ток. Светодиодные лампы имеют малый ток потребления (часто менее 0,1 А), что может быть недостаточно для срабатывания некоторых датчиков движения или реле. В таких случаях требуется нагрузка-стабилизатор.

Экспертное мнение

Мы поговорили с Сергеем Павловым, главным специалистом по электромонтажу в компании «ЭнергоСтрой», имеющим более 20 лет опыта.

Он также отметил рост популярности умных систем: «Все больше клиентов хотят управлять светом через телефон или голос. Но для этого нужна правильная база — стабильная проводка, нулевой провод в подрозетнике (для умных выключателей) и совместимые лампы. Без этого «умный» дом быстро превращается в головную боль.»

Вопросы и ответы

Заключение

Подключение светильника через выключатель — это не просто техническая задача, а основа комфортного и безопасного проживания. Правильно собранная схема обеспечивает надёжную работу освещения, исключает риски и продлевает срок службы оборудования. Главное — соблюдать базовые правила: отключать питание, использовать качественные материалы и не пренебрегать нормативами.

С развитием технологий меняются и подходы: сегодня всё чаще используются умные решения, диммеры и светодиодное освещение. Однако фундамент — правильная разводка фазы и нуля — остаётся неизменным.

• Фазу всегда подключайте через выключатель, ноль — напрямую к светильнику.
• Используйте клеммные колодки вместо скруток для надёжного контакта.
• Проверяйте совместимость светодиодных ламп с выключателями и диммерами.
• Не игнорируйте заземление, особенно в помещениях с повышенной влажностью.
• При сложных схемах или сомнениях — обращайтесь к квалифицированному электрику.
