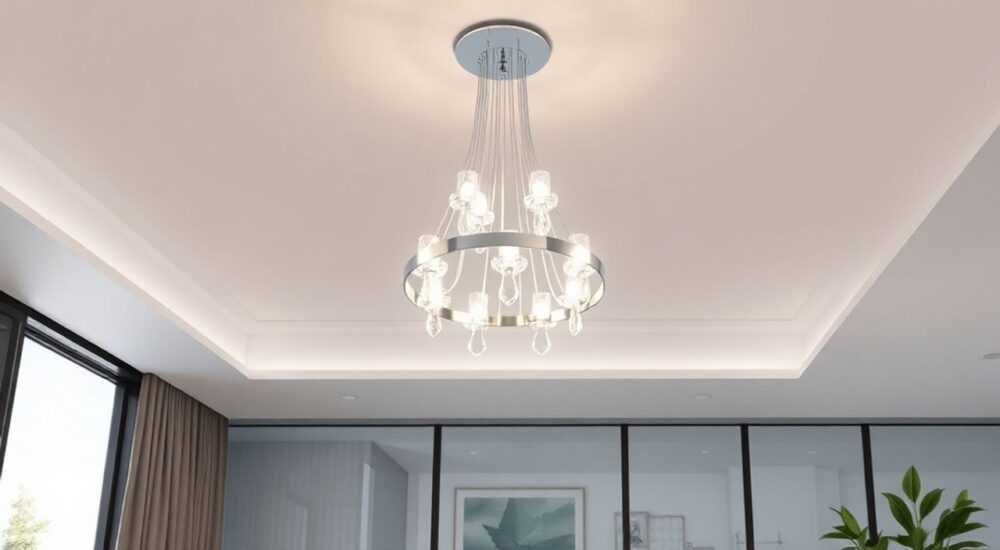

Как подключить светодиодную люстру с пультом управления с тремя проводами

Современные светодиодные люстры с пультом управления — это удобное решение для создания комфортного освещения в доме. Они позволяют регулировать яркость, переключать режимы подсветки и управлять светом на расстоянии, не вставая с дивана. Однако при установке таких люстр у многих возникает вопрос: как правильно подключить устройство, если из потола торчат три провода? Особенно это актуально, когда вместо старой люстры с выключателем устанавливается новая модель со встроенным блоком питания и радиоуправлением.

Особенности светодиодных люстр с пультом управления

Светодиодные люстры с пультом управления отличаются от классических моделей тем, что в них уже встроен контроллер, преобразующий переменный ток в постоянный и управляющий режимами работы. Такие люстры часто имеют три провода: коричневый (фаза), синий (ноль) и желто-зелёный (заземление). Заземление — важная мера безопасности, особенно если корпус люстры металлический.
Управление осуществляется через ИК- или RF-пульт, который взаимодействует с внутренним модулем. Это позволяет включать свет, менять яркость, выбирать цветовую температуру или даже программировать сцены освещения. Важно понимать, что такие люстры не требуют дополнительного выключателя на стене, но он может быть оставлен для основного включения.
Блок питания и контроллер обычно размещены внутри корпуса люстры. При этом питание подаётся постоянно — именно поэтому люстра «слушает» сигнал с пульта даже в состоянии покоя. Это означает, что выключатель на стене должен быть в положении «включено», иначе пульт не будет работать.

Типы пультов управления

• Инфракрасные (ИК) — требуют прямой видимости между пультом и сенсором на люстре. Часто используются в бюджетных моделях.
• Радиочастотные (RF) — работают через стены, на расстоянии до 10–15 метров. Более надёжны и удобны.
• Bluetooth/Wi-Fi — современные решения, позволяющие управлять светом через смартфон. Но они сложнее в настройке и дороже.

Выбор типа пульта влияет на расположение люстры и способ подключения. Например, ИК-модели нужно устанавливать так, чтобы сенсор был направлен в сторону комнаты, а не скрыт за абажуром.

Подготовка к подключению

Перед началом работ необходимо обесточить помещение. Это делается через автоматический выключатель в электрощитке. Убедитесь, что напряжение снято, проверив провода индикаторной отвёрткой. Работа под напряжением крайне опасна и может привести к серьёзным последствиям.
Следующий шаг — определение проводов в монтажной коробке. Обычно из потолка выходят три провода:

• Фаза (L) — чаще всего коричневый или красный;
• Ноль (N) — синий;
• Заземление (PE) — желто-зелёный.

Если провода не маркированы, используйте мультиметр для определения фазы. Подайте напряжение кратковременно и измерьте потенциал между проводами. Фаза будет показывать ~220 В относительно нуля.

Также подготовьте инструменты:

1. Отвёртки (крестовая и плоская);
2. Индикаторная отвёртка или мультиметр;
3. Клеммы WAGO или колпачки СИЗ для соединения проводов;
4. Изолента (по необходимости).

Не используйте скрутки без дополнительной изоляции — это не соответствует ПУЭ (Правилам устройства электроустановок) и представляет пожарную опасность.

Шаг за шагом: как подключить люстру

Процесс подключения можно разделить на несколько чётких этапов. Следуя им, вы сможете выполнить работу безопасно и правильно.

Этап 1: Обесточивание и проверка

• Отключите автомат в щитке, отвечающий за освещение в комнате.
• Проверьте отсутствие напряжения индикаторной отвёрткой.
• Убедитесь, что выключатель на стене находится в положении «выключено».

Этап 2: Определение проводов

Сравните провода люстры с проводами в монтажной коробке. Соединяйте один к одному: фазу к фазе, ноль к нулю, землю к земле.

Этап 3: Соединение проводов

• Зачистите концы проводов на 1–1,5 см.
• Используйте клеммы WAGO: вставьте провода в соответствующие гнёзда.
• Убедитесь, что соединение плотное — провода не должны болтаться.
• Аккуратно уложите соединения в монтажную коробку.

Если используется скрутка, обязательно заизолируйте её колпачком СИЗ или изолентой. Но предпочтительнее использовать клеммы — они надёжнее и соответствуют современным нормам.

Этап 4: Крепление люстры

• Закрепите монтажную планку или кронштейн на потолке.
• Подвесьте люстру, совместив отверстия.
• Затяните крепёжные винты, но не перетягивайте — можно повредить корпус.
• Установите плафоны или декоративные элементы.

Этап 5: Проверка работы

• Включите автомат в щитке.
• Подайте напряжение на люстру.
• Нажмите кнопку «Включить» на пульте.
• Проверьте все режимы: яркость, цвет, переключение ламп.

Если люстра не реагирует, проверьте полярность подключения, целостность батареек в пульте и правильность положения выключателя на стене.

Часто встречающиеся ошибки и их решение

Даже при точном следовании инструкции могут возникнуть проблемы. Вот наиболее распространённые:

• Люстра не включается — причина может быть в неправильной коммутации фазы и нуля. Проверьте подключение: фаза должна идти от выключателя, а не напрямую из коробки.
• Мигание светодиодов — возникает из-за наличия подсветки в выключателе. Она создаёт паразитный ток, заряжающий конденсаторы в блоке питания. Решение: либо убрать подсветку, либо установить шунтирующий резистор.
• Пульт не реагирует — проверьте батарейки, направление сенсора, наличие препятствий (например, плотного плафона).
• Греется блок питания — возможна перегрузка или плохое охлаждение. Убедитесь, что люстра не закрыта герметично и мощность не превышена.

Экспертное мнение

Современные светодиодные люстры — это не просто источник света, а элемент умного дома. Однако их установка требует понимания базовых принципов электрики.

Также стоит учитывать, что не все выключатели совместимы с LED-освещением. Модели с подсветкой могут вызывать фоновое свечение. Лучше заменить их на обычные или использовать специальные выключатели для светодиодов.
Если вы живёте в старом доме, где проводка алюминиевая, будьте осторожны при соединении с медными проводами люстры. Используйте переходные клеммы, чтобы избежать окисления и перегрева.

Вопросы и ответы

Заключение

Подключение светодиодной люстры с пультом управления и тремя проводами — задача, которая по силам даже начинающему домашнему мастеру, если соблюдать технику безопасности и чётко следовать инструкциям. Главное — правильно идентифицировать провода, использовать надёжные соединения и не игнорировать заземление.

• Всегда отключайте питание перед работой.
• Подключайте провода строго по цветам и назначению.
• Используйте клеммы WAGO вместо скруток.
• Не забывайте про заземление, особенно для металлических люстр.
• Проверяйте работу всех режимов после подключения.
