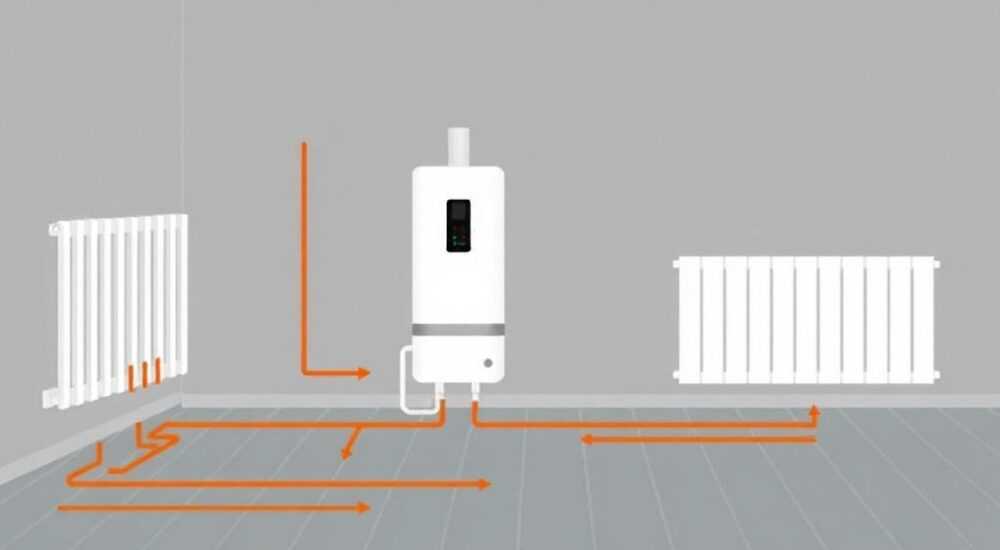

Как подключить теплый пол и батареи к одному котлу отопления

В частных домах и современных квартирах всё чаще комбинируют системы отопления: радиаторы используют для основного обогрева, а тёплый пол — как комфортное напольное отопление в ванных, кухнях и детских. Объединение этих двух систем на одном источнике тепла — газовом, электрическом или твердотопливном котле — позволяет сэкономить на оборудовании, упростить монтаж и повысить энергоэффективность. Однако подключение должно быть грамотно спроектировано, чтобы избежать перегрева, гидравлического дисбаланса и преждевременного износа оборудования.

Как работает комбинированная система отопления

Комбинированные системы отопления объединяют преимущества радиаторного обогрева и водяного тёплого пола. Радиаторы работают при высокой температуре теплоносителя — 70–90 °C, тогда как тёплый пол требует всего 35–45 °C. Разница в температурных режимах делает прямое подключение к одному контуру невозможным без дополнительных узлов регулирования.
Для корректной работы необходимо разделить потоки теплоносителя. Котёл нагревает воду до заданной температуры, после чего она направляется либо напрямую к радиаторам, либо через смесительный узел — к контуру тёплого пола. Такие решения обеспечивают стабильную работу обеих систем без перегрузки котла.
Гидравлический баланс играет ключевую роль. Если один контур будет иметь большее сопротивление, чем другой, циркуляционный насос не сможет эффективно обслуживать оба. Поэтому важно использовать отдельные насосы или трёхходовые клапаны для каждого контура.

Температурные режимы и требования

• Радиаторы: оптимальная температура подачи — 70–80 °C, обратка — около 60 °C.
• Тёплый пол: подача — 35–45 °C, обратка — 30–40 °C.
• Котёл: может выдавать до 90 °C, но рекомендуется не выше 80 °C для продления срока службы.

Прямое подключение тёплого пола к высокотемпературному контуру радиаторов приведёт к перегреву напольного покрытия, возможному повреждению ламината или плитки, а также дискомфорту при ходьбе босиком.

Основные схемы подключения тёплого пола и радиаторов

Выбор схемы зависит от типа котла, площади помещения и бюджета. На практике применяют три основных подхода: последовательное, параллельное и с использованием гидравлической стрелки.

Последовательное подключение (последовательная схема)

В этой схеме теплоноситель сначала проходит через радиаторы, а затем — через контур тёплого пола. Температура на входе в пол уже снижена, что частично решает проблему перегрева.

1. Котёл подаёт горячую воду в радиаторный контур.
2. После прохождения через радиаторы вода охлаждается до 50–60 °C.
3. Охлаждённый теплоноситель направляется в коллектор тёплого пола.

Недостаток: даже охлаждённая вода может быть слишком горячей для напольного отопления, особенно в тёплое время года. Требуется установка термостатического клапана для дополнительного понижения температуры.

Параллельное подключение с распределительным коллектором

Наиболее популярная и гибкая схема. Радиаторы и тёплый пол подключаются параллельно к общему коллектору, где каждый контур имеет отдельный насос и регулировку.

Такая схема позволяет использовать комнатные термостаты и автоматику для точного контроля климата в каждом помещении.

Схема с гидравлической стрелкой

Используется в системах большой мощности (от 30 кВт). Гидравлическая стрелка выравнивает перепады давления между первичным (котловым) и вторичными контурами.

Принцип работы:

• Котловой насос работает постоянно, обеспечивая стабильный поток.
• Контур радиаторов и контур тёплого пола подключены к стрелке через свои насосы.
• Температура в каждом контуре регулируется отдельно с помощью смесительных узлов.

Выбор оборудования для совместной работы

Правильный подбор компонентов — залог долгой и бесперебойной работы системы. Основные элементы: котёл, коллекторы, насосы, смесительные узлы и автоматика.

Тип котла

• Газовый конденсационный — наиболее эффективен. Работает в диапазоне 30–80 °C, что идеально подходит для тёплого пола.
• Твердотопливный — требует буферной ёмкости (теплоаккумулятора) для стабилизации температуры.
• Электрический — подходит для небольших домов, легко интегрируется с автоматикой.

Смесительный узел для тёплого пола

Смесительный узел понижает температуру теплоносителя перед подачей в контур пола. В его состав входят:

• Трёхходовой или двухходовой клапан;
• Циркуляционный насос;
• Термостатическая головка;
• Термометр и воздухоотводчик.

Автоматические узлы с сервоприводами позволяют управлять температурой удалённо, через комнатный термостат.

Автоматика и управление

Современные системы управляются с помощью:

• Комнатных термостатов (проводных или беспроводных);
• Погодозависимой автоматики — корректирует температуру в зависимости от уличной;
• Wi-Fi контроллеров — управление через смартфон.

Пример: при +5 °C на улице система снижает температуру подачи в радиаторы до 55 °C, а в тёплый пол — до 38 °C, экономя до 15% энергии.

Монтаж и настройка системы

Монтаж комбинированной системы — задача для профессионалов. Однако понимание этапов поможет контролировать процесс.

Пошаговая инструкция

1. Разработайте проект: рассчитайте теплопотери, мощность котла, длину контуров.
2. Установите котёл и группу безопасности (манометр, предохранительный клапан, воздухоотводчик).
3. Смонтируйте распределительный коллектор или гидравлическую стрелку.
4. Подключите радиаторы: установите термостатические головки на каждый радиатор.
5. Уложите трубы тёплого пола с шагом 15–20 см, подключите к коллектору.
6. Установите смесительный узел и насос для контура пола.
7. Заполните систему водой, удалите воздух, проверьте на утечки.
8. Настройте автоматику: задайте температурные графики и режимы работы.

Настройка гидравлики

Каждый контур должен быть сбалансирован:

• Используйте балансировочные клапаны на коллекторе тёплого пола.
• Отрегулируйте расход теплоносителя в каждом контуре с помощью расходомеров.
• Проверьте работу насосов: шум или вибрация — признак неправильной настройки.

Распространённые ошибки при подключении

Даже опытные монтажники допускают ошибки, которые снижают эффективность и срок службы системы.

• Отсутствие гидравлической стрелки в мощных системах. Приводит к скачкам давления и выходу котла из строя.
• Прямое подключение тёплого пола к котлу без смесительного узла. Перегрев пола, повреждение покрытия, дискомфорт.
• Недостаточный уклон труб или неправильный шаг укладки. Возникают «холодные» зоны на полу.
• Игнорирование автоматики. Система работает на полной мощности вне зависимости от потребностей.
• Использование некачественных фитингов. Высокий риск протечек, особенно в скрытых контурах.

Экспертное мнение

Комбинирование радиаторов и тёплого пола — не просто мода, а рациональное решение для комфортного микроклимата. Ключевой принцип — разделение контуров по температуре и гидравлике. Современные котлы способны работать в широком диапазоне, но без правильной обвязки их потенциал остаётся нереализованным.
При проектировании учитывайте не только текущие потребности, но и возможность расширения. Например, добавление солнечных коллекторов или теплового насоса в будущем. Также важно предусмотреть резервные режимы: если один контур выйдет из строя, второй должен продолжать работать.
Особое внимание уделите материалу труб. Для тёплого пола лучше использовать сшитый полиэтилен (PEX) или металлопластик — они устойчивы к температурным циклам и не подвержены коррозии.

Вопросы и ответы

Заключение

Объединение тёплого пола и радиаторов на одном котле — практичное и энергоэффективное решение для современного дома. Главное условие успеха — грамотное проектирование, использование качественного оборудования и соблюдение технологий монтажа. Без разделения контуров и регулировки температуры невозможно достичь комфорта и экономии.

• Используйте параллельную схему с коллектором для независимой работы контуров.
• Обязательно устанавливайте смесительный узел для тёплого пола.
• Выбирайте конденсационный котёл для максимальной эффективности.
• Не экономьте на автоматике — она обеспечивает комфорт и экономию.
• Проводите ежегодное техническое обслуживание системы.
