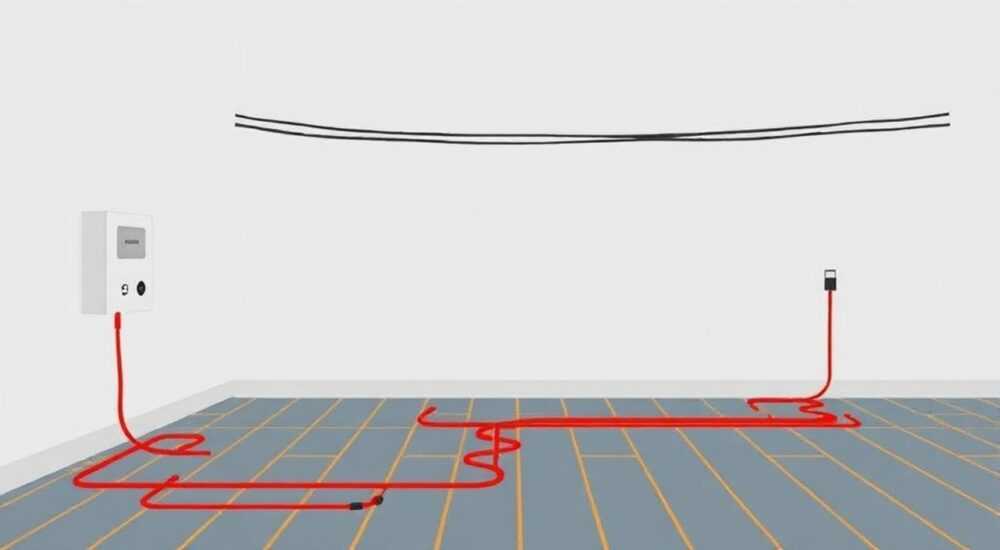

Как подключить теплый пол электрический к сети

Электрический теплый пол — это надежный и эффективный способ обогрева жилых и коммерческих помещений. Его подключение к сети требует соблюдения строгих правил электробезопасности, точного расчета нагрузки и использования качественных компонентов. Главное — выполнять монтаж только при отключенной электроэнергии и обязательно использовать УЗО (устройство защитного отключения).

Выбор типа электрического теплого пола

Перед подключением важно определиться с типом нагревательного элемента. На рынке представлены три основных варианта: нагревательный кабель, нагревательные маты и инфракрасная пленка. Каждый из них имеет свои особенности монтажа и подключения.
Нагревательный кабель укладывается змейкой в стяжку или под плитку. Он подходит для больших помещений, но требует точного расчета шага укладки. Маты — это тот же кабель, закрепленный на сетке. Их проще монтировать, особенно в помещениях сложной формы. Инфракрасная пленка — тонкий греющий элемент, который можно укладывать под ламинат, линолеум или ковролин.
Мощность системы зависит от назначения пола: как основной источник отопления — 140–180 Вт/м², как дополнительный — 100–140 Вт/м². Превышение допустимой нагрузки приводит к перегреву и выходу из строя.

Когда какой тип выбрать?

• Нагревательный кабель — для капитального ремонта с заливкой стяжки, в ванных, кухнях, балконах.
• Нагревательные маты — при минимальном подъеме уровня пола, в квартирах с чистовой отделкой.
• Инфракрасная пленка — под «плавающие» покрытия, в детских, спальнях, где важна быстрая установка.

Подготовка к монтажу: инструменты и материалы

Для подключения электрического теплого пола вам понадобятся следующие инструменты: мультиметр, плоскогубцы, кусачки, отвертки, пробник напряжения, перфоратор (для штробы), уровень и рулетка. Из материалов — гофрированная труба для датчика температуры, клеммы, изолента, крепеж.
Особое внимание уделите выбору терморегулятора. Он должен соответствовать мощности системы и иметь функцию защиты от перегрева. Современные модели поддерживают Wi-Fi управление, программирование режимов и работу по расписанию.
Электропроводка должна быть отдельной линией от щитка. Сечение кабеля рассчитывается по формуле: I = P / U, где P — мощность пола, U — напряжение (220 В). Например, для пола 1,5 кВт ток составит около 6,8 А. Минимальное сечение медного кабеля — 1,5 мм², но лучше использовать 2,5 мм² для запаса.

Как подключить теплый пол через терморегулятор

Прямое подключение к сети без терморегулятора недопустимо. Это приводит к перегреву, высокому расходу энергии и снижению срока службы системы. Терморегулятор регулирует температуру пола, включая и выключая нагрев по заданному значению.
Подключение выполняется по стандартной схеме:

1. Отключите питание в щитке.
2. Проложите кабель от щитка до места установки терморегулятора.
3. Установите монтажную коробку, сделайте штробу для гофры до места укладки датчика.
4. Подключите фазу (L) и ноль (N) от щитка к клеммам входа терморегулятора.
5. Выходные клеммы (L1, N1) соедините с нагревательным кабелем.
6. Подключите датчик температуры в соответствии с инструкцией.

Проверьте сопротивление системы до и после подключения. Разница не должна превышать 10%. Включите питание и протестируйте работу: нагрев должен начаться через несколько минут.

Где размещать терморегулятор?

Лучшее место — стена на высоте 90–120 см от пола, рядом с розетками, но не над обогреваемой зоной. Не устанавливайте его за мебелью или в ванной комнате без защиты IP44. Для ванных комнат выбирайте модели с защитой от брызг.

Заземление и устройство защитного отключения (УЗО)

Без УЗО эксплуатация электрического теплого пола опасна. Даже при исправной изоляции возможны утечки тока, особенно во влажных помещениях. УЗО отключает питание при утечке тока свыше 30 мА — это спасает от поражения электротоком.
УЗО устанавливается в электрощитке на отдельной линии. Номинал подбирается с запасом: если автомат — 16 А, УЗО — 25 А. Подключается последовательно: ввод → УЗО → автоматический выключатель → нагрузка (терморегулятор).
Заземление — обязательный элемент. Все металлические части (экран кабеля, корпус терморегулятора) должны быть заземлены. Проверьте цепь заземления мультиметром или вызовите специалиста.

Как проверить работоспособность УЗО?

На корпусе УЗО есть кнопка «Тест». Нажмите её — устройство должно отключиться. Если не отключается, замените УЗО немедленно. Рекомендуется проверять работоспособность раз в месяц.

Распространённые ошибки при подключении

Многие пытаются сэкономить, подключая теплый пол напрямую в розетку. Это категорически запрещено ПУЭ (Правила устройства электроустановок). Розеточная сеть не рассчитана на длительную нагрузку 1–2 кВт.
Другая ошибка — использование удлинителей или тройников. Они перегреваются, что может привести к пожару. Также нельзя подключать несколько контуров к одному терморегулятору, если он не предназначен для такой нагрузки.
Частая проблема — неправильная укладка датчика температуры. Его нужно размещать между двумя витками кабеля, на расстоянии 50–70 см от стены. Если датчик установлен слишком близко к нагревательному элементу, он будет давать неверные показания.

Эксплуатация и обслуживание системы

После подключения система готова к работе. Первый запуск выполняйте постепенно: включите на 3 часа при 15°C, затем увеличивайте температуру на 5°C каждые сутки. Это предотвратит тепловой шок покрытия.
Рекомендуемая температура пола — 26–28°C. При 30°C и выше возможен перегрев ламината или деформация плитки. Используйте терморегулятор для поддержания комфортного режима.
Обслуживание минимально: раз в год проверяйте сопротивление кабеля, работоспособность УЗО и состояние контактов. При ремонте пола не используйте ударные инструменты в зоне укладки кабеля.

Экспертное мнение

Безопасность — главный приоритет при подключении электрического теплого пола. Даже самый качественный кабель станет опасным, если подключен с нарушениями. Всегда используйте отдельную линию, УЗО и заземление.
Автоматизация системы — не прихоть, а практичное решение. Программируемые терморегуляторы снижают энергопотребление, особенно в ночное время и при отсутствии людей. Установка датчика температуры воздуха позволяет создавать комплексную систему климат-контроля.
При выборе оборудования обращайте внимание на сертификаты: ГОСТ Р, CE, EAC. Подделки часто имеют заниженное сечение кабеля и некачественную изоляцию, что ведет к авариям.

Вопросы и ответы

Заключение

Подключение электрического теплого пола — ответственный процесс, требующий соблюдения норм безопасности и технических решений. От правильного выбора компонентов, сечения кабеля и установки УЗО зависит не только комфорт, но и безопасность жильцов.
Система, собранная по всем правилам, прослужит 15–25 лет без поломок. Автоматизация и современные технологии делают ее еще более эффективной и экономичной.

• Всегда используйте отдельную линию питания и УЗО 30 мА.
• Подключение только через терморегулятор, запрещено в розетку.
• Сечение кабеля — минимум 2,5 мм² для нагрузки до 2 кВт.
• Проверяйте сопротивление кабеля до и после монтажа.
• Не укладывайте нагревательный элемент под мебель и в местах с ограниченным теплоотводом.
