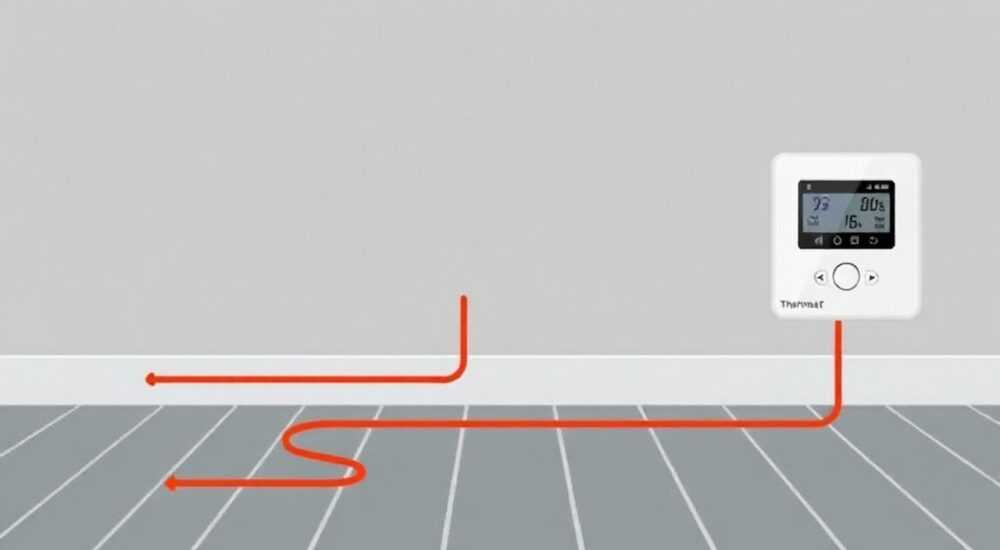

Как подключить теплый пол электрический к терморегулятору правильно фото пошагово

Подключение электрического теплого пола к терморегулятору — это ответственный этап монтажа системы обогрева, от которого напрямую зависит безопасность, долговечность и эффективность работы всей конструкции. Неправильное подключение может привести к перегреву, короткому замыканию или выходу из строя оборудования. Важно соблюдать схему подключения, использовать качественные материалы и учитывать технические характеристики как самого нагревательного элемента, так и регулирующего устройства.

Основные компоненты системы

Электрический теплый пол состоит из нескольких ключевых элементов: нагревательного кабеля (или матов), терморегулятора, датчика температуры и защитной автоматики. Каждый из этих компонентов играет важную роль в стабильной работе системы. Нагревательный кабель преобразует электрический ток в тепло, а терморегулятор управляет его включением и выключением в зависимости от заданной температуры.

Датчик температуры, как правило, устанавливается в полу на расстоянии 40–50 см от стены, чтобы точно измерять температуру поверхности. Он соединяется с терморегулятором и передаёт данные в реальном времени. Современные терморегуляторы бывают механическими и электронными, программируемыми и Wi-Fi-управляемыми, что позволяет настраивать комфортный режим обогрева.

Защита от утечек тока обеспечивается устройством защитного отключения (УЗО) или дифференциальным автоматом. Это обязательный элемент при подключении любого электрообогревательного оборудования. Без УЗО эксплуатация теплого пола не только опасна, но и запрещена ПУЭ (Правилами устройства электроустановок).

Типы терморегуляторов

• Механические — простые, надёжные, с минимальным функционалом. Подходят для небольших помещений, где не требуется точная настройка.
• Электронные — имеют цифровой дисплей, позволяют выставлять температуру с точностью до 0,5 °C. Часто оснащены таймером.
• Программируемые — позволяют задавать график работы на день или неделю. Экономят до 30% электроэнергии.
• Wi-Fi терморегуляторы — управляются через смартфон, поддерживают интеграцию с «умным домом».

Выбор типа зависит от ваших потребностей и бюджета. Для ванной комнаты или кухни достаточно электронного терморегулятора, а для всего дома — предпочтительнее программируемая или Wi-Fi модель.

Подготовка к монтажу: что нужно знать

Перед началом работ необходимо спланировать размещение терморегулятора и датчика температуры. Терморегулятор монтируется на стене, как правило, на высоте 80–100 см от пола. Это удобно для управления и визуального контроля. Датчик температуры укладывается в гофрированную трубку, которая защищает его от повреждений при заливке стяжки.

Важно заранее определить трассу прокладки кабелей: от щитка к терморегулятору, от терморегулятора к нагревательному кабелю и к датчику. Все линии должны быть проложены в штробах или кабельных каналах. Используйте кабели нужного сечения: для подключения терморегулятора — медный провод сечением 1,5 мм², для питания — не менее 2,5 мм² при нагрузке свыше 3 кВт.

Перед укладкой нагревательного кабеля обязательно проверьте его сопротивление мультиметром. Значение должно соответствовать паспортным данным (обычно указывается в омах на метр). Отклонение более чем на 10% — повод для отказа от использования.

Инструменты и материалы

Для подключения вам понадобятся:

• мультиметр;
• отвёртки (крестовая и плоская);
• стриппер (для зачистки изоляции);
• ножницы по металлу;
• монтажная коробка;
• гофрированная трубка для датчика;
• клеммы WAGO или винтовые зажимы;
• изолента или термоусадка.

Работайте только при отключённом электропитании. Обесточьте группу, к которой будете подключаться, и установите предупредительную табличку на щитке.

Схема подключения: пошагово с фото

Подключение выполняется по стандартной схеме, которая подходит для большинства моделей терморегуляторов. Ниже — подробный алгоритм с комментариями.

1. Установите монтажную коробку в выбранном месте на стене. Подведите к ней силовой кабель от щитка (L, N, PE), кабель от нагревательного мата и кабель от датчика в гофре.
2. Разберите терморегулятор: снимите лицевую панель, чтобы получить доступ к клеммам.
3. Подключите питание: фазу (L) и ноль (N) от щитка подведите к клеммам L и N на терморегуляторе. Заземление (PE) соедините с корпусом или отдельной клеммой.
4. Подключите нагревательный кабель: его фазу и ноль подключите к выходным клеммам, обозначенным как L1 или Load.
5. Подключите датчик температуры: два провода от датчика (обычно сопротивление 10 кОм) подключаются к клеммам S или Sensor.
6. Проверьте все соединения: убедитесь, что провода плотно зажаты, нет оголённых участков.
7. Установите терморегулятор в коробку, закрепите, оденьте лицевую панель.

Тестирование перед заливкой стяжки

После подключения система должна быть протестирована. Включите питание, установите на терморегуляторе температуру выше текущей (например, 30 °C). Через несколько минут нагревательный кабель должен начать греться. Проверьте работу датчика: температура на экране должна постепенно расти.

Измерьте сопротивление кабеля повторно — оно не должно отличаться от первоначального значения. Также проверьте изоляцию: сопротивление между жилой и экраном (если есть) должно быть не менее 1 МОм.

Если всё работает — можно приступать к заливке стяжки или укладке плитки. Но помните: стяжку нужно выдержать минимум 28 дней перед первым включением. Это важно для набора прочности и предотвращения растрескивания.

Частые ошибки и как их избежать

Несмотря на кажущуюся простоту, подключение теплого пола часто сопровождается типичными ошибками.

• Подключение без УЗО — самая опасная ошибка. При утечке тока возможен удар током. Всегда используйте УЗО с током срабатывания 30 мА.
• Игнорирование проверки сопротивления — если кабель повреждён при укладке, он может сгореть после включения. Проверяйте дважды: до и после монтажа.
• Неправильное размещение датчика — если он расположен слишком близко к кабелю, показания будут завышенными, и пол будет греться недостаточно.
• Отсутствие гофры для датчика — при необходимости замены датчика без гофры его придётся вскрывать стяжку.
• Перегрузка терморегулятора — подключение кабеля мощностью 4 кВт к регулятору на 3,5 кВт приведёт к перегреву контактов.

Экспертное мнение

По его словам, современные решения, такие как терморегуляторы с голосовым управлением через Алису или Google Assistant, уже не роскошь, а реальная экономия. Особенно актуально это в регионах с переменчивым климатом, где ночью холодно, а днём тепло.

Также эксперт отмечает, что многие пользователи заблуждаются, думая, что теплый пол — это основной источник отопления. На самом деле, он чаще используется как дополнительный комфорт. Основной обогрев должен обеспечиваться центральной системой.

Вопросы и ответы

Заключение

Правильное подключение электрического теплого пола к терморегулятору — это сочетание технической точности, соблюдения норм безопасности и внимания к деталям. От качества монтажа зависит не только комфорт, но и безопасность жильцов. Следуя пошаговой схеме, используя качественные материалы и проверяя каждый этап, вы получите надёжную и долговечную систему обогрева.

• Всегда проверяйте сопротивление кабеля до и после укладки.
• Используйте УЗО и заземление — это обязательные меры безопасности.
• Датчик температуры укладывайте в гофрированную трубку.
• Не подключайте нагрузку, превышающую возможности терморегулятора.
• Тестируйте систему перед заливкой стяжки.
