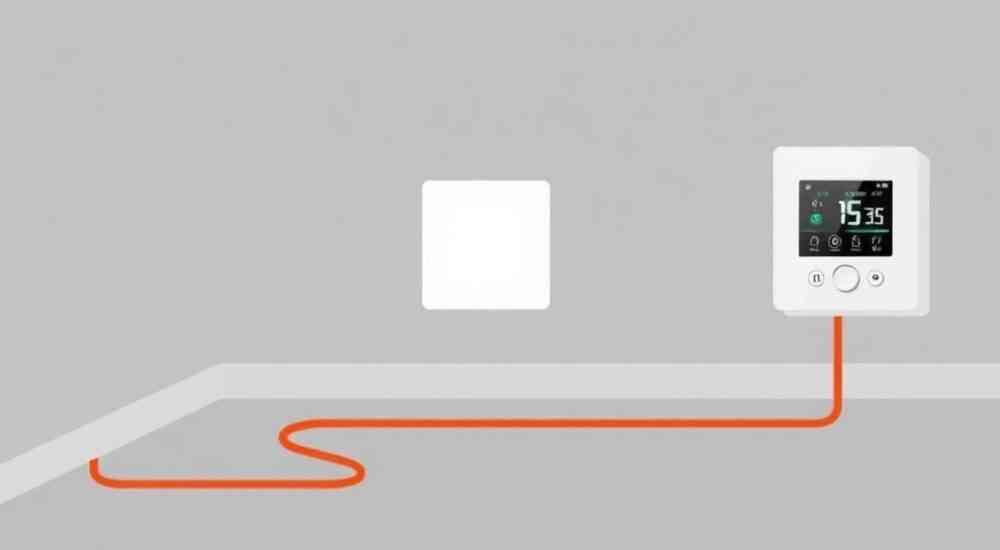

Как подключить теплый пол электрический к терморегулятору

Подключение электрического теплого пола к терморегулятору — это важный этап монтажа системы обогрева, от которого зависит безопасность, эффективность и долговечность всей конструкции. Неправильное подключение может привести к выходу из строя нагревательного элемента, перегреву, короткому замыканию или даже возгоранию. Чтобы избежать рисков, необходимо чётко следовать инструкциям производителя, соблюдать правила электромонтажных работ и использовать только сертифицированное оборудование.

Как выбрать терморегулятор для электрического тёплого пола

Терморегулятор — «мозг» системы тёплого пола. Он отвечает за включение и выключение нагрева в зависимости от заданной температуры, что позволяет экономить электроэнергию и обеспечивать комфортный микроклимат. От правильного выбора устройства зависит не только удобство использования, но и безопасность эксплуатации.
Существует несколько типов терморегуляторов, отличающихся по способу монтажа, функциональности и управлению:

• Механические — простые, надёжные, недорогие. Регулировка осуществляется поворотным колесиком. Подходят для небольших помещений, где не требуется точный контроль.
• Электронные — имеют цифровой дисплей, позволяют устанавливать температуру с точностью до 0,5 °C. Часто оснащены дополнительными функциями: таймером, программированием режимов, защитой от замерзания.
• Умные (Wi-Fi) — управляются через смартфон или голосовые помощники (Алиса, Google Assistant). Позволяют удалённо контролировать обогрев, получать уведомления и интегрироваться в систему «умного дома».

При выборе терморегулятора обращайте внимание на его технические характеристики:

• Максимальная нагрузка — должна быть выше суммарной мощности всех подключённых контуров тёплого пола. Например, если ваш пол потребляет 1,8 кВт, выбирайте устройство с запасом — не менее 2,5 кВт.
• Тип датчика — большинство терморегуляторов работают с внешним датчиком температуры пола, который устанавливается в гофре между витками нагревательного кабеля.
• Способ установки — наружный (накладной) или внутренний (встраиваемый в стену). Внутренние выглядят аккуратнее, но требуют штробления стены.

Подготовка к подключению: что нужно знать перед началом

Перед тем как подключить электрический тёплый пол к терморегулятору, необходимо выполнить ряд подготовительных мероприятий. Это поможет избежать ошибок и обеспечит безопасную эксплуатацию системы.
Во-первых, убедитесь, что нагревательный кабель уже уложен в стяжку или под финишное покрытие (например, плитку), а его концы выведены в место установки терморегулятора. Кабель должен быть равномерно распределён, без перегибов и перекручивания. Расстояние между витками — согласно проекту, обычно 10–20 см.
Во-вторых, проложите гофрированную трубку (гофротрубу) от места установки терморегулятора до середины обогреваемой зоны. В неё будет установлен датчик температуры пола. Гофра защищает датчик от повреждений при заливке стяжки и позволяет при необходимости извлечь его для замены.

В-третьих, проверьте сопротивление нагревательного кабеля мультиметром. Полученное значение должно соответствовать паспортным данным (обычно указано на бирке кабеля). Отклонение более чем на 10% — повод для диагностики. Также проверьте сопротивление изоляции — оно должно быть не менее 0,5 МОм.
Не забудьте отключить электропитание в щитке! Работы с электрикой проводятся только при полностью обесточенной линии. Используйте индикаторную отвёртку или мультиметр для проверки отсутствия напряжения.

Схема подключения электрического тёплого пола к терморегулятору

Стандартная схема подключения предусматривает три основных компонента: терморегулятор, нагревательный кабель и датчик температуры. Все они соединяются между собой через клеммы на плате управления.
Большинство терморегуляторов имеют маркировку клемм:

• L — фаза (подключается к электросети 220 В);
• N — ноль;
• Ф или T — подключение датчика температуры;
• 1, 2 или Load — выход к нагревательному кабелю.

Подключение выполняется следующим образом:

1. Фаза (L) с распределительного щитка подаётся на вход терморегулятора.
2. Ноль (N) подключается напрямую к нагревательному кабелю, минуя терморегулятор (в некоторых моделях — через клемму N на устройстве).
3. Выход терморегулятора (Load) соединяется с фазным проводом нагревательного кабеля.
4. Датчик температуры подключается к клеммам T1/T2 или Ф/Ф.

Если система тёплого пола мощная (более 2,5 кВт), рекомендуется использовать магнитный пускатель (контактор). Терморегулятор в этом случае управляет катушкой пускателя, а сам нагрев включается через силовые контакты. Это снижает нагрузку на клеммы терморегулятора и увеличивает срок его службы.

Пошаговая инструкция по подключению

Теперь рассмотрим, как подключить электрический тёплый пол к терморегулятору пошагово.

Шаг 1: Установка терморегулятора

• Выберите место — обычно на высоте 90–120 см от пола, вдали от источников тепла и влаги.
• Выполните штробление под монтажную коробку (для встраиваемой модели) или закрепите накладную панель.
• Проложите кабели: питание (220 В), выход к полу, гофру с датчиком.

Шаг 2: Подключение проводов

• Зачистите концы проводов на 6–8 мм.
• Подключите фазу (L) от щитка к клемме L терморегулятора.
• Подключите ноль (N) к клемме N (или напрямую к кабелю пола).
• Подключите нагревательный кабель к клеммам Load (1 и 2).
• Извлеките датчик из гофры и подключите к клеммам T.

Шаг 3: Проверка перед включением

• Ещё раз проверьте сопротивление кабеля — оно не должно измениться после монтажа.
• Убедитесь, что все соединения затянуты, нет оголённых проводов.
• Включите автомат в щитке и подайте питание на терморегулятор.
• На дисплее должно появиться значение температуры (если есть дисплей).

Шаг 4: Настройка и тестовый запуск

• Установите желаемую температуру (например, +25 °C).
• Дождитесь включения нагрева — должен раздаться щелчок реле.
• Через 10–15 минут проверьте, греется ли пол (можно почувствовать рукой).
• Отключите систему и проверьте, реагирует ли она на повышение температуры.

Частые ошибки при подключении и как их избежать

Даже опытные мастера иногда допускают ошибки при монтаже тёплого пола. Вот наиболее распространённые из них:

• Подключение без проверки сопротивления — если кабель повреждён при укладке, подача напряжения приведёт к короткому замыканию.
• Неправильная прокладка датчика — если датчик лежит не в гофре или находится слишком близко к кабелю, он будет показывать неверную температуру.
• Подключение нуля через терморегулятор — некоторые модели не рассчитаны на коммутацию нулевого провода, что может привести к перегреву.
• Использование кабеля с неподходящей мощностью — перегрузка терморегулятора вызывает его выход из строя.
• Отсутствие УЗО — устройство защитного отключения обязательно для любых систем обогрева в помещениях с повышенной влажностью.

Экспертное мнение

Вопросы и ответы

Заключение

Подключение электрического тёплого пола к терморегулятору — ответственный процесс, требующий внимания к деталям и соблюдения техники безопасности. Правильно выполненная работа обеспечит стабильный обогрев, долгий срок службы оборудования и экономию электроэнергии.

• Выбирайте терморегулятор с запасом по мощности и подходящим уровнем защиты.
• Всегда проверяйте сопротивление кабеля до и после укладки.
• Подключайте датчик температуры только в гофре.
• Обязательно используйте УЗО для защиты от утечек тока.
• Проводите тестовый запуск перед финишной отделкой.
