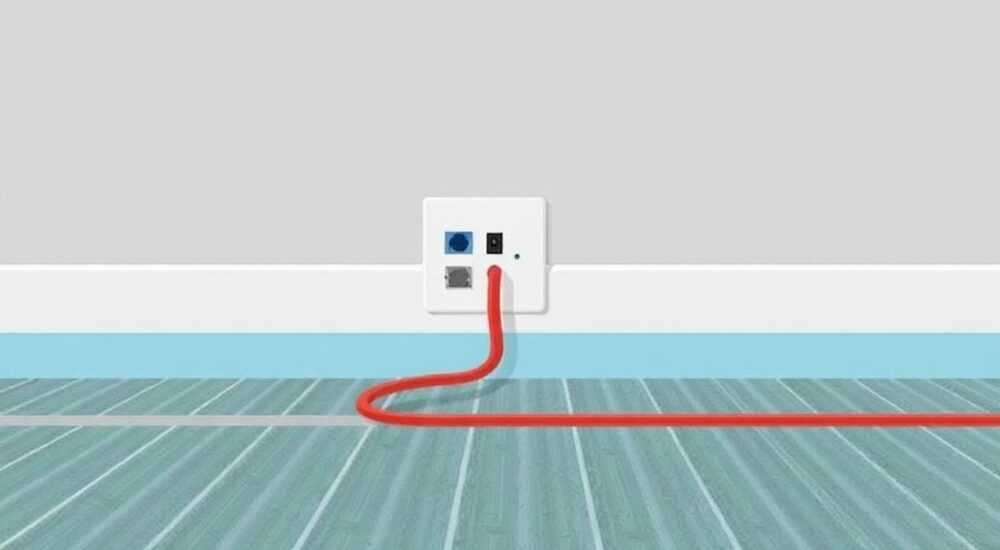

Как подключить теплый пол электрический кабельный

Установка электрического кабельного теплого пола — это надежный способ обеспечить комфортную температуру в помещении, особенно в ванных комнатах, кухнях или детских. Такая система работает от сети 220 В и позволяет равномерно обогревать напольное покрытие, создавая ощущение тепла снизу вверх. Главное — правильно выполнить монтаж и подключение, соблюдая все технические нормы и требования безопасности.

Для подключения кабельного теплого пола необходимо использовать терморегулятор с датчиком температуры, подключить систему через УЗО и защитный автомат. Все соединения должны быть герметичны и находиться вне стяжки.

Содержание статьи:

Выбор комплекта кабельного теплого пола
Критерии выбора кабеля
Проектирование и расчет мощности системы
Монтаж нагревательного кабеля
Проверка перед заливкой стяжки
Подключение через терморегулятор
Схема подключения
Правила электробезопасности и заземление
Типичные ошибки при монтаже и как их избежать
Чек-лист перед включением
Экспертное мнение
Вопросы и ответы
Заключение

Выбор комплекта кабельного теплого пола

Перед началом работ важно определиться с типом системы. Кабельный теплый пол бывает двух видов: одножильный и двужильный. Одножильный кабель требует подключения обоих концов к терморегулятору с одной стороны, что усложняет монтаж. Двужильный — более удобен: ток проходит по двум жилам, и подключение осуществляется только с одного конца.

При выборе комплекта обращайте внимание на наличие всех необходимых элементов: нагревательного кабеля, монтажной ленты, датчика температруры пола, гофрированной трубки для датчика и инструкции. Лучше покупать готовые наборы от проверенных брендов — Devi, Nexans, Теплолюкс, Ensto. Они уже рассчитаны под определенную площадь и имеют сертификаты соответствия ГОСТ и ПУЭ.

Мощность кабеля выбирается в зависимости от назначения системы. Для основного отопления — 140–180 Вт/м², для дополнительного подогрева — 100–120 Вт/м². Важно учитывать, что кабель нельзя укладывать под мебелью или бытовой техникой, поэтому реальная рабочая площадь будет меньше общей.

Полезно знать: Перед покупкой замерьте точные габариты помещения и нанесите на план зоны, где не будет укладываться кабель (под шкафами, диванами, встроенными элементами).

Критерии выбора кабеля

Назначение: основной или дополнительный обогрев;
Тип напольного покрытия: плитка, ламинат, ковролин — влияет на выбор максимальной температуры;
Длина кабеля: должна соответствовать площади укладки с учетом шага укладки;
Гарантия и срок службы: качественные кабели служат до 25 лет.

Проектирование и расчет мощности системы

Правильный расчет — основа эффективной и безопасной работы теплого пола. Начните с составления схемы помещения в масштабе. Отметьте места, где кабель укладываться не будет: под мебелью, сантехникой, крупной бытовой техникой. Это исключает перегрев и повреждение системы.

Рассчитайте полезную площадь укладки. Например, в ванной 4 м² реально можно уложить кабель на 2,8 м². Затем определите требуемую мощность. Для ванных комнат и балконов — 140–160 Вт/м², для жилых комнат — 110–130 Вт/м². Умножьте площадь на удельную мощность: 2,8 м² × 150 Вт = 420 Вт. Это общая мощность системы.

Шаг укладки кабеля зависит от его линейной мощности. Стандартный шаг — от 7 до 20 см. Чем меньше шаг, тем выше теплоотдача. Формула: шаг (см) = 100 / количество погонных метров на 1 м². Например, при плотности 5 м/м² шаг составит 20 см.

Тип помещения	Удельная мощность, Вт/м²	Рекомендуемый шаг укладки, см
Ванная, санузел	140–180	7–12
Жилая комната	110–130	12–15
Балкон, лоджия	160–200	7–10

«Не стремитесь сделать пол слишком горячим. Оптимальная температура поверхности — 26–29 °C. Выше 30 °C может повредить покрытие и увеличить расход электроэнергии.» — Алексей Миронов, инженер-теплотехник, 12 лет опыта

Монтаж нагревательного кабеля

Перед укладкой подготовьте основание: выровняйте пол, удалите пыль и грязь. Уложите слой теплоизоляции — это повысит эффективность системы на 30%. Подойдут пенополистирол, экструдированный пенополистирол (XPS) или фольгированный пенофол.

Зафиксируйте монтажную ленту с шагом 50–80 см параллельно стенам. На неё будет укладываться кабель. Укладку начинайте от места установки терморегулятора. Кабель нельзя резать, скручивать или пересекать. Минимальный радиус изгиба — 5 диаметров кабеля (обычно не менее 5 см).

Уложите датчик температуры в гофрированную трубку, второй конец которой заведите к терморегулятору. Трубка предотвратит повреждение датчика при заливке стяжки и позволит его заменить при необходимости. Убедитесь, что датчик расположен между двумя витками кабеля, но не касается его.

После укладки обязательно проверьте сопротивление кабеля мультиметром. Значение должно соответствовать паспортному (указывается в инструкции). Отклонение более чем на 10% — признак повреждения. Также проведите тест на пробой изоляции с помощью мегаомметра (при наличии).

Проверка перед заливкой стяжки

Измерьте сопротивление кабеля — сравните с паспортным значением.
Проверьте целостность изоляции — сопротивление изоляции должно быть не менее 1 МОм.
Зафиксируйте результаты измерений — пригодятся при гарантийном случае.
Уложите демпферную ленту по периметру стен — компенсирует расширение стяжки.

Полезно знать: После укладки кабеля сделайте фото или видеозапись схемы. Это поможет при ремонте или сверлении пола в будущем.

Подключение через терморегулятор

Терморегулятор — «мозг» системы. Он регулирует температуру пола, отключая питание при достижении заданного значения. Современные модели имеют Wi-Fi, программирование по дням недели, сенсорные экраны и защиту от замерзания.

Подключение выполняется строго по схеме, указанной на корпусе устройства. Обычно есть три группы контактов:

Фаза и ноль от электрощита (L, N);
Фаза и ноль на нагревательный кабель (L1, N1);
Клеммы для подключения датчика температуры (Sensor).

Перед подключением обесточьте сеть. Провода от щитка (сечение не менее 2,5 мм²) подключаются через отдельный автомат (16 А) и УЗО (30 мА). Это обязательное требование ПУЭ. Кабель теплого пола и датчик подключаются к соответствующим клеммам терморегулятора.

После подключения включите питание и проверьте работу системы. На дисплее должен отображаться температура пола. Установите минимальную температуру (15 °C), затем постепенно увеличьте до 28 °C. Убедитесь, что кабель нагревается, а терморегулятор корректно реагирует.

Схема подключения

Контакт терморегулятора	Подключаемый провод	Примечание
L	Фаза от щитка	Через автомат и УЗО
N	Ноль от щитка	Общий ноль
L1	Фаза на кабель	Выход на нагрузку
N1	Ноль на кабель	Второй контакт кабеля
Sensor	Два провода от датчика	Полярность не важна

Правила электробезопасности и заземление

Работа с электричеством требует повышенной осторожности. Все операции с подключением кабельного теплого пола должны выполняться при отключенном питании. Используйте инструмент с изолированными ручками и средства защиты.

Обязательно организуйте заземление. Экранирующая оплетка кабеля (если она есть) должна быть подключена к контуру заземления. Это предотвращает накопление статического заряда и снижает риск поражения током. Если дом старой постройки и заземления нет — установите УЗО с чувствительностью 10 мА.

Не допускается подключение теплого пола к общей розеточной группе. Только выделенная линия с автоматом и УЗО. Кабель в стяжке — это скрытая проводка, и любое повреждение изоляции может привести к утечке тока.

«Я видел случаи, когда мастера подключали теплый пол к розетке через удлинитель. Это нарушение ПУЭ и прямая угроза возгорания.» — Сергей Ковалев, электромонтажник, 15 лет в сфере

Типичные ошибки при монтаже и как их избежать

Даже опытные монтажники допускают ошибки, которые могут привести к выходу системы из строя. Самые частые:

Укладка кабеля под мебелью: перегрев, разрушение изоляции, преждевременный выход из строя.
Отсутствие УЗО: риск поражения током при повреждении кабеля.
Неправильное расположение датчика: если он находится рядом со стеной или вне зоны укладки, показания будут некорректны.
Заливка стяжки без проверки: если кабель поврежден, после заливки его уже не достать.
Использование обычного клея для плитки: при высоких температурах может растрескиваться. Нужен клей, устойчивый к +80 °C.

Чек-лист перед включением

Проверено сопротивление кабеля — совпадает с паспортом.
Проверена изоляция — нет пробоя.
Установлено УЗО и автомат.
Датчик температуры в гофре и правильно расположен.
Стяжка полностью высохла (минимум 28 дней).
Подключение выполнено по схеме.

Полезно знать: Первый запуск проводите медленно: включите систему на 15 °C на 2 часа, затем увеличьте до 20 °C и так далее. Это позволит стяжке адаптироваться к температуре.

Экспертное мнение

«Сегодня многие потребители хотят «умный дом». Я рекомендую выбирать терморегуляторы с Wi-Fi, например, от компаний Warmup или OJ Electronics. Они позволяют управлять полом с телефона, получать уведомления и экономить до 25% энергии за счет точного программирования.» — Анна Петрова, специалист по системам умного дома, 8 лет опыта

Также эксперты отмечают рост популярности инфракрасных термоматов, но для долгосрочного использования кабельные системы остаются более надежными и доступными. Особенно в помещениях с высокой влажностью.

Вопросы и ответы

Можно ли укладывать кабельный теплый пол под ламинат?

Да, но только если ламинат имеет маркировку «подходит для теплого пола» и класс износостойкости не ниже 32. Максимальная температура — 27 °C.

Сколько электричества потребляет теплый пол?

При средней нагрузке 120 Вт/м² и работе 6–8 часов в день, расход составляет около 0,7–1 кВт·ч на 1 м² в месяц. С терморегулятором — на 30–40% меньше.

Можно ли ремонтировать поврежденный кабель?

Теоретически — да, с помощью муфт. Но на практике это сложно и ненадежно. Лучше предусмотреть запас кабеля при укладке и избегать повреждений.

Через какое время можно включать систему после заливки стяжки?

Минимум через 28 дней. Быстрое включение вызывает растрескивание из-за испарения влаги.

Нужно ли отключать теплый пол летом?

Да, если он не используется. Современные терморегуляторы имеют режим «антизамерзание», который поддерживает минимальную температуру.

Заключение

Подключение кабельного теплого пола — задача, требующая внимания к деталям, знания электротехники и соблюдения норм безопасности. От правильного расчета, монтажа и подключения зависит срок службы системы и ваш комфорт.

Главное — не торопиться. Каждый этап, от проектирования до первого включения, должен быть выполнен аккуратно и с контролем. Инвестиции в качественные материалы и правильный монтаж окупятся десятилетиями теплого пола.

Выбирайте двужильный кабель и готовый комплект — это проще и надежнее.
Проектируйте схему с учетом мебели и техники — избегайте «слепых» зон.
Подключайте только через УЗО и отдельный автомат — это требование безопасности.
Проверяйте кабель перед заливкой стяжки — сопротивление и изоляцию.
Используйте терморегулятор — это сэкономит энергию и продлит жизнь системе.
