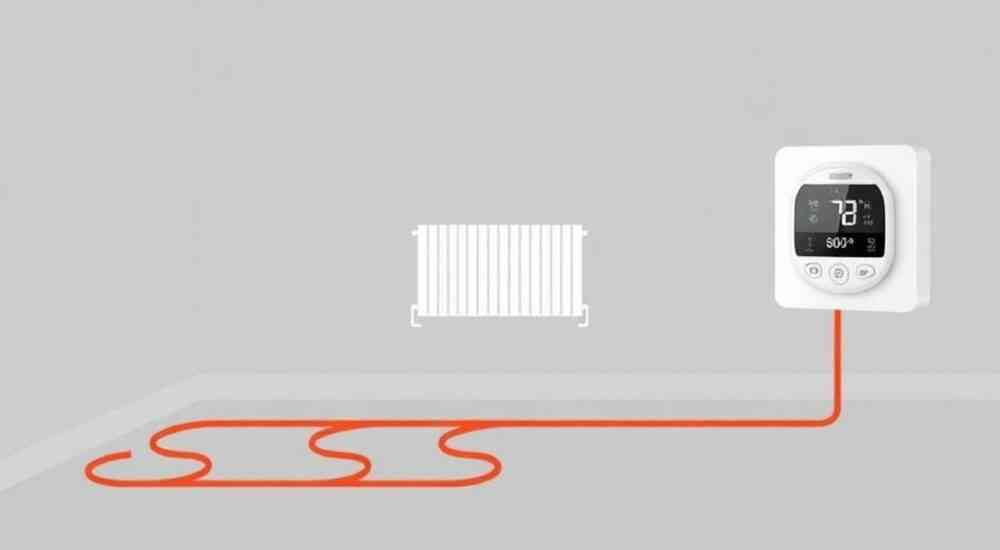

Как подключить теплый пол к терморегулятору

Подключение теплого пола к терморегулятору — ключевой этап монтажа системы комфортного обогрева. Правильно выполненный процесс обеспечивает безопасность, долговечность и эффективное энергопотребление. Главное — соблюдать схему подключения, учитывать тип нагревательного элемента и особенности электропроводки.

Для надежного подключения теплого пола к терморегулятору необходимо определить тип системы (резистивный или саморегулирующийся), использовать отдельную линию питания через УЗО и строго следовать схеме из инструкции. Ошибки на этом этапе могут привести к выходу оборудования из строя или возгоранию.

Содержание статьи:

Выбор подходящего терморегулятора для теплого пола
Критерии выбора терморегулятора
Подготовка к подключению: инструменты и требования
Требования к электропроводке
Схема подключения теплого пола к терморегулятору: пошагово
Особенности подключения разных систем
Распространённые ошибки и как их избежать
Чек-лист перед включением
Экспертное мнение
Вопросы и ответы
Заключение

Выбор подходящего терморегулятора для теплого пола

Терморегулятор — «мозг» системы теплого пола. Он отвечает за включение и отключение нагрева в зависимости от температуры в помещении или на поверхности пола. От правильного выбора устройства зависит не только комфорт, но и срок службы всей системы. Существует несколько типов терморегуляторов: механические, электронные и программируемые. Механические модели просты в использовании, но имеют низкую точность регулировки — погрешность может достигать 1–2 °C. Электронные обеспечивают более точное управление, а программируемые позволяют задавать расписание работы, что особенно выгодно в условиях переменной нагрузки.

При выборе терморегулятора важно учитывать тип нагревательного кабеля или матов. Для резистивных систем подойдут большинство стандартных моделей. Однако если используется саморегулирующийся кабель, требуется специальный терморегулятор с функцией контроля мощности. Также стоит обратить внимание на способ установки: встраиваемые (в стену) и накладные (на стену). Встраиваемые выглядят аккуратнее, но требуют штробления стены.

Ещё один важный параметр — наличие датчика температуры пола. Большинство современных моделей поддерживают подключение внешнего датчика, который устанавливается в полу. Это позволяет контролировать именно температуру поверхности, а не воздуха в помещении. Некоторые терморегуляторы оснащены двойным датчиком — и пола, и воздуха, что повышает комфорт и экономичность.

Полезно знать: Перед покупкой проверьте максимальную нагрузку терморегулятора. Она должна быть выше суммарной мощности всех подключенных секций теплого пола.

Критерии выбора терморегулятора

Максимальная коммутируемая мощность — обычно от 3 до 6 кВт. Рассчитывайте исходя из удельной мощности пола (80–200 Вт/м²) и площади обогрева.
Тип управления — сенсорный экран, кнопки или поворотная ручка. Сенсорные удобны, но могут быть чувствительны к влаге.
Наличие Wi-Fi — позволяет управлять системой удаленно через смартфон. Полезно при частых отъездах или для интеграции в «умный дом».
Степень защиты — в помещениях с повышенной влажностью (ванная, кухня) выбирайте модели с IP44 и выше.
Поддержка протоколов — например, KNX, Modbus или HomeKit — актуально для комплексных систем автоматизации.

Тип терморегулятора	Точность	Управление	Цена (средняя)	Где лучше использовать
Механический	±1.5 °C	Ручное	до 2 000 ₽	Гараж, кладовая, дача
Электронный	±0.5 °C	Кнопки / сенсор	2 000–5 000 ₽	Жилая комната, спальня
Программируемый	±0.3 °C	Расписание + сенсор	5 000–10 000 ₽	Частный дом, квартира с постоянным проживанием
Wi-Fi / Smart	±0.2 °C	Смартфон, голос	7 000–15 000 ₽	«Умный дом», офисы, хай-тек интерьеры

Подготовка к подключению: инструменты и требования

Перед началом работ необходимо убедиться, что система теплого пола уже смонтирована и прошла проверку сопротивления. Идеальный момент — после укладки нагревательного кабеля, но до заливки стяжки. На этом этапе можно внести корректировки без разрушения покрытия. Подключение выполняется только при отключенном питании. Работы должны проводиться при комнатной температуре и сухих условиях.

Для подключения потребуется минимальный набор инструментов: отвертка (крестовая и плоская), кусачки, тестер или мультиметр, изолента или термоусадка. Желательно иметь маркер для маркировки проводов. Все соединения должны выполняться в соответствии с ПУЭ (Правилами устройства электроустановок). Особенно важно использование отдельной линии питания с автоматическим выключателем и УЗО (устройство защитного отключения) с током утечки 30 мА.

Полезно знать: Категорически запрещено подключать теплый пол к общей розеточной группе. Это создает перегрузку и риск короткого замыкания.

Требования к электропроводке

Сечение кабеля — не менее 2.5 мм² для медного провода при нагрузке до 3 кВт.
Наличие заземления — обязательно для всех металлических элементов (экран кабеля, корпус терморегулятора).
Отдельный автомат — 16 А для нагрузки до 3.5 кВт.
УЗО — 30 мА, тип AC или A (для переменного тока).
Штроба для монтажной коробки — глубина не менее 60 мм, диаметр соответствует размеру коробки.

Перед подключением рекомендуется измерить сопротивление нагревательного кабеля. Значение должно соответствовать указанному в паспорте (погрешность ±10%). Если сопротивление близко к нулю — короткое замыкание. Если бесконечно большое — обрыв. В обоих случаях дальнейшая эксплуатация невозможна.

«Всегда делайте фото схемы подключения до заливки стяжки. Это поможет при диагностике в будущем.» — Алексей Петров, инженер-электрик, 12 лет опыта

Схема подключения теплого пола к терморегулятору: пошагово

Подключение выполняется по стандартной схеме, которая указана в инструкции к терморегулятору. Обычно она представлена на внутренней стороне крышки устройства. Ниже — универсальный алгоритм для электронного терморегулятора с внешним датчиком температуры.

Отключите питание в щитке и установите блокировку. Проверьте отсутствие напряжения тестером.
Подготовьте провода: фаза (L) и ноль (N) от щитка, нагревательный кабель (выход на пол), датчик температуры (обычно двухжильный, экранированный).
Установите монтажную коробку в стене на высоте 80–100 см от пола. Проложите гофру для датчика до середины обогреваемой зоны.
Подключите провода к клеммам:
- L (фаза) — вход от щитка;
- N (ноль) — вход от щитка;
- 1, 2 — контакты нагревательного кабеля;
- S, S1 — датчик температуры пола.
Закрепите датчик в гофре, убедитесь, что он не находится над кабелем и не поврежден.
Соберите терморегулятор, закрепите в коробке, установите лицевую панель.
Включите питание и проверьте работу: при понижении температуры пол должен включаться.

Полезно знать: Датчик температуры должен находиться между двумя витками кабеля, но не касаться его. Это обеспечит точные показания.

Особенности подключения разных систем

Инфракрасный пленочный пол — подключается через специальные зажимы к шинам. Требует равномерной укладки и изоляции мест реза.
Кабельный пол — последовательное подключение, нельзя резать. Длина кабеля фиксирована.
Стержневой теплый пол — параллельное подключение, допускает резку по сегментам. Более устойчив к перегрузкам.

Распространённые ошибки и как их избежать

Несмотря на кажущуюся простоту, подключение теплого пола к терморегулятору часто сопровождается ошибками. Самая частая — неправильное подключение датчика. Если его поместить над кабелем, он будет показывать завышенную температуру, и пол будет включаться реже. В результате — холодный пол. Другая ошибка — отсутствие УЗО. Без него нет защиты от утечки тока, что особенно опасно во влажных помещениях.

Еще одна распространённая проблема — использование слишком тонкого кабеля для питания. При нагрузке 3 кВт ток составляет около 13.6 А. Провод сечением 1.5 мм² не выдержит длительной нагрузки и начнет греться. Это приводит к оплавлению изоляции и пожару. Также часто игнорируют заземление экрана нагревательного кабеля. Его необходимо подключить к шине заземления в щитке.

«Я видел случаи, когда терморегулятор просто включали в розетку. Это грубейшее нарушение. Такая система не имеет защиты и не проходит проверку при приемке жилья.» — Дмитрий Сидоров, главный электромонтажник, компания «ТеплоДом»

Чек-лист перед включением

Проверено сопротивление кабеля — значение в норме.
Установлено УЗО и автомат на отдельной линии.
Подключено заземление экрана и корпуса.
Датчик температуры установлен правильно (в гофре, между витками).
Все соединения заизолированы, нет оголенных проводов.
Питание отключено при монтаже.

Экспертное мнение

«Сегодня всё больше заказчиков выбирают Wi-Fi терморегуляторы. Это не просто мода — реальная экономия. Например, система может отключить подогрев, когда вы ушли из дома, и включить за 30 минут до возвращения. По нашим данным, это снижает расходы на 20–30%.» — Елена Ковалёва, руководитель отдела «Умный дом», компания «Aqara Russia»

Современные технологии позволяют интегрировать теплый пол в единую экосистему. Например, терморегулятор может получать данные от датчика влажности и отключать нагрев при высокой влажности, чтобы избежать образования конденсата. Или работать в связке с системой вентиляции: при проветривании — снижать температуру, при закрытии окон — восстанавливать комфортный режим.

Вопросы и ответы

Можно ли подключить два контура теплого пола к одному терморегулятору?

Да, если суммарная мощность не превышает допустимую для терморегулятора. Контакты 1 и 2 подключаются параллельно к обоим контурам. Однако лучше использовать отдельные терморегуляторы для больших площадей — это повышает надежность и точность контроля.

Что делать, если терморегулятор мигает или не включается?

Первым делом проверьте питание и сопротивление кабеля. Часто причина — неисправный датчик. Его можно временно заменить резистором на 10–15 кОм для диагностики. Если устройство заработало — проблема в датчике.

Нужно ли отключать теплый пол летом?

Не обязательно. Современные терморегуляторы поддерживают режим «антизамерзание» при +5–7 °C. Это предотвращает сырость и плесень. При желании можно полностью отключить питание через автомат.

Как часто нужно обслуживать систему?

Формально — никакого техобслуживания не требуется. Но рекомендуется раз в год проверять сопротивление кабеля и состояние УЗО. При стабильных показаниях система прослужит 25–30 лет.

Можно ли установить терморегулятор в ванной?

Да, но только в зоне 3 по ПУЭ (не ближе 60 см от душа, ванны, раковины). Используйте модели с защитой IP44 и выше. Лучше вынести его в коридор, а датчик оставить в полу.

Заключение

Подключение теплого пола к терморегулятору — ответственный процесс, требующий знаний и внимания к деталям. От качества монтажа зависит не только комфорт, но и безопасность жильцов. Ключевые принципы — использование отдельной линии питания, УЗО, правильная установка датчика и соблюдение схемы подключения. Современные терморегуляторы предлагают широкие возможности автоматизации, что делает систему не только удобной, но и экономичной.

Грамотно подключенный теплый пол — это инвестиция в комфорт, здоровье и энергоэффективность. Не экономьте на качестве компонентов и монтаже — это сэкономит вам время, деньги и нервы в будущем.

Всегда используйте отдельную линию с УЗО и автоматом.
Проверяйте сопротивление кабеля до и после монтажа.
Устанавливайте датчик температуры между витками кабеля, в гофре.
Выбирайте терморегулятор с запасом по мощности и нужными функциями.
Интегрируйте систему в «умный дом» для максимального комфорта и экономии.
