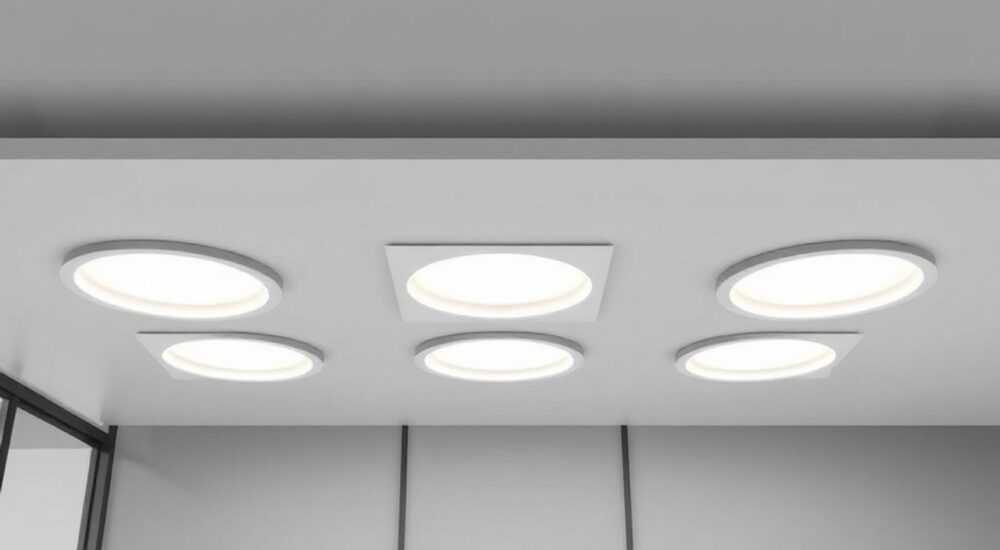

Как подключить точечные светильники с подсветкой светодиодной

Точечные светильники с подсветкой на основе светодиодной ленты — это современное решение для многоуровневого освещения, сочетающее основную функциональную подсветку потолка и декоративную контурную подсветку. Такие системы всё чаще используются в интерьерах квартир, загородных домов и коммерческих пространств, обеспечивая как комфортный свет, так и визуальную выразительность. Подключение таких светильников требует понимания электрической схемы, выбора подходящих компонентов и соблюдения правил безопасности.

Особенности конструкции точечных светильников с LED-подсветкой

Современные точечные светильники с дополнительной светодиодной подсветкой представляют собой гибридное решение. Основная часть — классический встраиваемый спот, который обеспечивает направленный свет (например, на рабочую поверхность или зону отдыха). Второй элемент — светодиодная лента, встроенная по периметру корпуса или вокруг колбы, создающая мягкое фоновое или акцентное свечение.

Такие светильники могут быть выполнены в двух вариантах:

• Единая модель с двумя независимыми каналами (основной свет + подсветка);
• Комбинированная система: стандартный точечник + отдельно монтируемая светодиодная лента в нише.

Первый тип удобнее в установке, но дороже. Второй даёт больше свободы в дизайне, но требует точного расчёта и согласования уровней яркости. Оба варианта нуждаются в раздельном управлении, чтобы можно было включать только основной свет, только подсветку или оба режима одновременно.

Цветовая температура подсветки может отличаться от основного света. Например, основной свет — 4000 К (нейтральный белый), а подсветка — 3000 К (тёплый белый) для создания уютной атмосферы. Некоторые модели поддерживают RGB или RGBW, позволяя менять цвет подсветки дистанционно.

Подготовка к подключению: что нужно знать и подготовить

Перед началом работ важно чётко понимать, сколько светильников будет установлено, какой тип подсветки используется и как они будут управляться. Также необходимо определиться с местом установки блока питания, способом прокладки кабелей и наличием распределительной коробки.

Ключевые параметры для учёта:

• Общая мощность всех точечных светильников;
• Мощность светодиодной ленты (на метр и суммарно);
• Напряжение питания ленты (12 В или 24 В);
• Тип управления (клавишный выключатель, диммер, Wi-Fi-контроллер);
• Наличие заземления в помещении.

Рекомендуется составить схему размещения светильников на плане потолка. Это поможет рассчитать длину кабеля, расположение соединительных муфт и место для блока питания. Блок питания лучше размещать в доступной зоне — например, за подвесным потолком рядом с люком обслуживания.

Также важно убедиться, что проводка в доме соответствует нагрузке. Для точечных светильников обычно используется кабель ВВГнг 3×1.5 мм² (фаза, ноль, заземление). Для подключения светодиодной ленты — отдельный кабель до блока питания, а от него — гибкий медный провод ПуГВ 2×1.0 мм².

Схема подключения: пошаговое руководство

Подключение выполняется по раздельной схеме. Это означает, что основные светильники и светодиодная подсветка питаются от разных линий, даже если управляются одним выключателем.

1. Отключите питание в щитке и проверьте отсутствие напряжения индикаторной отвёрткой.
2. Проложите кабели от распределительной коробки к месту установки светильников. Для основных спотов — трёхжильный кабель 3×1.5 мм². Для подсветки — отдельный кабель до блока питания.
3. Установите блок питания в удобном месте, желательно с вентиляцией. Подключите к нему фазу и ноль от отдельной группы (через автомат 6–10 А).
4. Подключите выход блока питания к светодиодной ленте. Используйте полярность: «+» к красному проводу, «–» к чёрному.
5. Подключите точечные светильники последовательно или параллельно — предпочтительно параллельно, чтобы при выходе одного из строя остальные продолжали работать.
6. Выполните все соединения в клеммах Wago или винтовых колодках. Избегайте скруток.
7. Проверьте работу системы после подачи напряжения.

Если используется диммирование, важно выбрать совместимые компоненты. Например, диммируемый блок питания и диммер с протоколом PWM или 0–10 В. Для RGB-подсветки потребуется контроллер и пульт ДУ.

Пример схемы подключения

Выбор компонентов: блок питания, провода, контроллеры

Качество компонентов напрямую влияет на срок службы и безопасность системы. Дешёвые блоки питания часто перегреваются, имеют нестабильное напряжение и выходят из строя уже через год.

При выборе блока питания обращайте внимание на:

• Мощность (с запасом);
• Степень защиты (IP67 для влажных помещений);
• Наличие защиты от перегрузки и перегрева;
• Сертификаты (CE, RoHS).

Для светодиодной ленты выбирайте ленту с плотностью 60–120 диодов на метр, в зависимости от требуемой яркости. Популярные типы — SMD 3528 (мягкое свечение), SMD 5050 (ярче, подходит для RGB).

Контроллеры бывают:

• Одноканальные — для белого света;
• Четырёхканальные — для RGBW (три цвета + белый);
• Wi-Fi/Bluetooth — управление через смартфон.

Для проводов используйте только медные, многожильные, с хорошей изоляцией. Соединения выполняйте в клеммах Wago — они надёжны, просты в монтаже и допускают подключение проводов разного сечения.

Монтаж и соединение: практические шаги

Монтаж начинается с разметки. Используйте лазерный уровень или шнурку, чтобы отметить места установки светильников. Расстояние между точечниками — 60–80 см, в зависимости от высоты потолка и задачи освещения.

После разметки:

1. Вырежьте отверстия в потолке (обычно 68–75 мм в диаметре);
2. Проложите кабели, оставляя запас около 15 см в каждом отверстии;
3. Установите блок питания и подключите его к сети;
4. Подключите светодиодную ленту к выходу БП;
5. Зафиксируйте ленту на потолке (на клейкий слой или клипсы);
6. Подключите точечные светильники к кабелю 220 В;
7. Вставьте светильники в отверстия — они фиксируются пружинными лапками.

Для соединения светодиодной ленты используйте коннекторы или паяльник. Пайка надёжнее, но требует навыков. Коннекторы быстрее, но могут со временем ослабнуть.

После монтажа обязательно проверьте работу всех элементов до окончательного закрытия потолка. Включите основной свет, затем подсветку, проверьте яркость и отсутствие мерцания.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают ошибки при подключении сложных систем освещения. Вот самые частые:

• Недостаточный запас мощности БП. Это приводит к перегреву и выходу из строя. Решение — всегда добавлять 20–30% к расчётной мощности.
• Подключение ленты длиннее 5 м без дополнительного питания. На конце возникает падение яркости. Решение — подавать напряжение с двух сторон или использовать усилитель.
• Смешивание лент с разной цветовой температурой. Создаётся эффект «пятнистого» освещения. Решение — покупать ленту одной партии.
• Отсутствие вентиляции у блока питания. Особенно важно в закрытых нишах. Решение — оставлять зазоры или использовать модели с естественным охлаждением.
• Использование алюминиевых проводов вместо медных. Алюминий хрупкий и плохо контактирует с клеммами. Решение — только медь.

Экспертное мнение

Также эксперт отмечает важность согласования цветовых температур. «Подсветка не должна резать глаз. Если основной свет — тёплый (3000 К), подсветка должна быть такой же или чуть теплее. Холодная подсветка на фоне тёплого света создаёт диссонанс.»

Вопросы и ответы

Заключение

Подключение точечных светильников с LED-подсветкой — это комплексная задача, требующая внимания к деталям, правильного выбора компонентов и соблюдения электротехнических норм. Раздельное питание, качественные соединения и продуманная схема — ключ к надёжной и долговечной работе системы.

• Используйте раздельное питание для основного света и подсветки.
• Выбирайте блок питания с запасом мощности не менее 20%.
• Применяйте качественные соединения (Wago, пайка) и медные провода.
• Планируйте вентиляцию для блока питания и защиту от влаги при необходимости.
• Предусмотрите возможность будущего обновления (диммирование, Wi-Fi).
