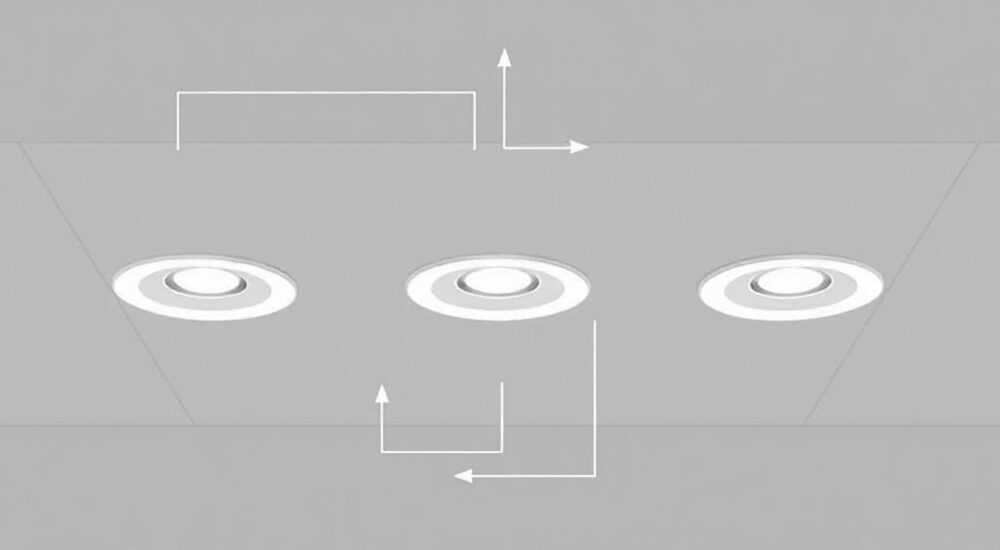

Как подключить точечные светильники схема

Когда речь заходит о создании современного, функционального и эстетичного освещения в жилых или коммерческих помещениях, точечные светильники занимают особое место. Они позволяют создавать направленный свет, подчеркивать архитектурные детали, зонировать пространство и экономить энергию. Однако многие домовладельцы сталкиваются с трудностями при подключении таких светильников — от неправильного выбора схемы до ошибок в монтаже проводки. Понимание правильной схемы подключения точечных светильников — это не просто техническая задача, а ключ к безопасности, долговечности и комфортному освещению. От того, насколько грамотно вы соедините провода, зависит не только работа системы, но и ваша безопасность.

Что такое точечные светильники и зачем их подключать правильно

Точечные светильники — это компактные устройства освещения, монтируемые в потолок, стену или другую поверхность. Они могут быть встроенными (рассеянного света) или накладными, работать на светодиодах, галогенках или даже лампах накаливания. В современных интерьерах они используются для акцентного, декоративного и функционального освещения — от подсветки кухонного фартука до создания атмосферы в гостиной.

Правильное подключение — это не просто вопрос «свет есть или нет». Неправильно собранная схема приводит к перегреву, перегрузке сети, короткому замыканию и даже пожару. По данным Роспотребнадзора, более 12% случаев возгораний в жилых домах связаны с некачественной электропроводкой, включая неправильное подключение светильников. Кроме того, неправильная схема снижает срок службы LED-ламп в 2–3 раза из-за перепадов напряжения.

Представьте: вы купили дорогие светодиодные светильники, установили их в потолок, а через месяц один из них перегорел, а остальные мигают. Причина? Скорее всего, вы подключили их последовательно или не учли нагрузку на трансформатор. Это типичная ошибка, которую легко избежать, если знать основы.

Основные схемы подключения: сравнение и выбор

Существует три основных схемы подключения точечных светильников: последовательная, параллельная и комбинированная с использованием диммера или блока питания. Каждая имеет свои плюсы и минусы.

• Последовательная схема — все светильники соединяются друг за другом, как бусы. Ток проходит через первый, затем второй и так далее. Проста в монтаже, но крайне ненадёжна: если перегорит одна лампа — погаснет вся цепь. Не рекомендуется для домашнего использования.
• Параллельная схема — каждый светильник подключается отдельно к общему проводу. Это стандарт для жилых помещений. Если одна лампа вышла из строя — остальные работают. Нагрузка распределяется равномерно, стабильность яркости сохраняется. Единственный минус — требует больше проводов.
• Схема с диммером и блоком питания — используется для LED-светильников, особенно с низковольтным питанием (12 В). Трансформатор преобразует 220 В в 12 В, а диммер позволяет регулировать яркость. Идеально для зонирования пространства: кухня, гостиная, спальня.

Для большинства квартир и домов оптимальным выбором остаётся параллельная схема с выключателем на фазе. Она обеспечивает стабильность, безопасность и простоту обслуживания. Если вы планируете использовать диммер — выбирайте совместимые с ним LED-лампы и трансформаторы с запасом мощности (минимум 20% сверх расчётной).

Пошаговая инструкция: как подключить точечные светильники

Подключение точечных светильников — это не сложный процесс, если соблюдать последовательность. Ниже — пошаговая инструкция для параллельной схемы с выключателем.

1. Отключите электропитание в щитке. Проверьте отсутствие напряжения тестером на месте монтажа. Это не просто рекомендация — это обязательное требование безопасности.
2. Проложите кабель от распределительной коробки к месту установки выключателя, а затем — от выключателя к точкам монтажа светильников. Используйте кабель ВВГнг-LS 2×1,5 мм² (для однофазной сети 220 В).
3. Установите выключатель на фазу. Фазный провод (обычно коричневый или белый) идёт от коробки на вход выключателя, с выхода — на фазу каждого светильника. Ноль (синий) идёт напрямую от коробки ко всем светильникам.
4. Подключите светильники. Каждый светильник имеет два контакта: L (фаза) и N (ноль). Подключайте строго по цветам: коричневый — к L, синий — к N. Если светильник имеет заземление (жёлто-зелёный провод), подключите его к общей шине заземления.
5. Проверьте соединения. Все соединения должны быть надёжными: используйте клеммники WAGO или пайку с изоляцией. Никогда не скручивайте провода без изоляции!
6. Включите питание и протестируйте. Включите выключатель. Если все светильники загорелись равномерно — всё сделано правильно. Если один не светится — проверьте контакты и целостность лампы.

Выбор кабеля и материалы: что нужно знать

Выбор кабеля — один из самых важных этапов. Неправильный провод может перегреться, оплавиться и вызвать пожар. Для точечных светильников в жилых помещениях используется кабель ВВГнг-LS (негорючий, с низким дымовыделением). Сечение зависит от нагрузки:

• До 10 светильников по 5–7 Вт (итого до 70 Вт) — достаточно сечения 1,5 мм².
• От 10 до 20 светильников — лучше использовать 2,5 мм², особенно если применяются мощные LED-лампы (10–15 Вт).
• Для цепей с трансформатором — кабель от щитка до трансформатора должен соответствовать общей мощности (например, 100 Вт → 1,5 мм²; 300 Вт → 2,5 мм²).

Также важно учитывать:
— Качество клеммников. Не используйте дешёвые «скрутки» — они со временем ослабевают.
— Для влажных помещений (ванная, кухня) применяйте кабель с повышенной влагозащитой (например, ВВГнг-LS 3×1,5).
— Все соединения должны быть в распределительных коробках. Прямо в потолке — запрещено.

Частые ошибки при подключении и как их избежать

Даже опытные мастера допускают ошибки. Вот самые распространённые и как их предотвратить:

• Подключение нуля через выключатель. Это опасно: при выключенном свете на светильнике остаётся фаза. При замене лампы можно получить удар током. Решение: выключатель всегда должен разрывать фазу, а ноль идти напрямую.
• Перегрузка трансформатора. Если вы подключили 12 светильников по 10 Вт (итого 120 Вт), а трансформатор на 100 Вт — он перегреется и выйдет из строя. Решение: выбирайте трансформатор с запасом 20–30%.
• Использование алюминиевых проводов без переходников. Алюминий и медь при контакте окисляются. Решение: используйте клеммы с антиоксидантной пастой или медно-алюминиевые переходники.
• Нет заземления. Особенно опасно для металлических светильников. Решение: если в доме нет заземляющего провода — установите УЗО (устройство защитного отключения) на 30 мА.
• Неправильный выбор диммера. Не все диммеры совместимы с LED. Использование обычного диммера вызывает мерцание. Решение: покупайте LED-совместимые диммеры с маркировкой «LED Dimmable».

Экспертное мнение: советы профессионального электрика

Дмитрий также отмечает, что современные технологии позволяют упростить монтаж. Например, использование монтажных планок с предустановленными клеммами и разъёмами для LED-лент. В новых моделях точечных светильников уже есть встроенные драйверы, что исключает необходимость внешнего трансформатора.

Ключевой совет: всегда составляйте схему на бумаге перед началом работ. Укажите количество светильников, их мощность, тип ламп, место установки трансформатора и выключателя. Это сэкономит вам часы и десятки тысяч рублей на переделках.

Часто задаваемые вопросы и ответы

• Можно ли подключить точечные светильники напрямую к розетке? Нет, это нарушает ПУЭ. Светильники должны быть подключены через распределительную коробку и выключатель. Подключение через розетку создаёт риск перегрузки и не обеспечивает безопасное управление.
• Сколько светильников можно подключить на один выключатель? Зависит от мощности. На стандартный выключатель (10 А) можно подключить до 20 LED-светильников по 5 Вт (общая мощность 100 Вт). Для более мощных устройств — используйте несколько выключателей или реле.
• Как проверить, правильно ли подключён светильник? Включите питание. Если светильник мигает, не включается или греется — проверьте: 1) фазу и ноль, 2) надёжность контактов, 3) соответствие напряжения (220 В или 12 В). Используйте мультиметр для замера напряжения на клеммах.
• Нужно ли заземлять пластиковые светильники? Если корпус полностью изолирован и не имеет металлических частей — заземление не обязательно. Но если есть металлические крепления или рамки — заземление обязательно для безопасности.
• Можно ли подключить точечные светильники к умному дому? Да. Для этого используйте Wi-Fi-диммеры, реле или умные выключатели (например, от Tuya, Shelly или Aqara). Подключайте их только в цепь с выключателем, а не напрямую к лампам.

Заключение

Подключение точечных светильников — это задача, требующая не только технических знаний, но и внимания к деталям. Правильная схема — это не просто «свет включается», а надёжная, безопасная и долговечная система, которая будет служить годами без перебоев. Параллельное подключение через выключатель на фазе — золотой стандарт для жилых помещений. Использование качественного кабеля, соблюдение цветовой маркировки и обязательное заземление — не опции, а требования безопасности.

Не пытайтесь сэкономить на проводах, клеммах или трансформаторах. Один неправильный контакт может привести к дорогостоящему ремонту или, что хуже, к пожару. Всегда проверяйте схему перед включением, используйте тестер и не пренебрегайте инструкциями производителя.

• Используйте параллельную схему подключения — она надёжнее и безопаснее.
• Выбирайте кабель ВВГнг-LS сечением 1,5–2,5 мм² в зависимости от нагрузки.
• Всегда разрывайте фазу, а не ноль, через выключатель.
• Для низковольтных светильников используйте трансформатор с запасом мощности 20–30%.
• Заземление и УЗО — обязательны для металлических корпусов и влажных помещений.
