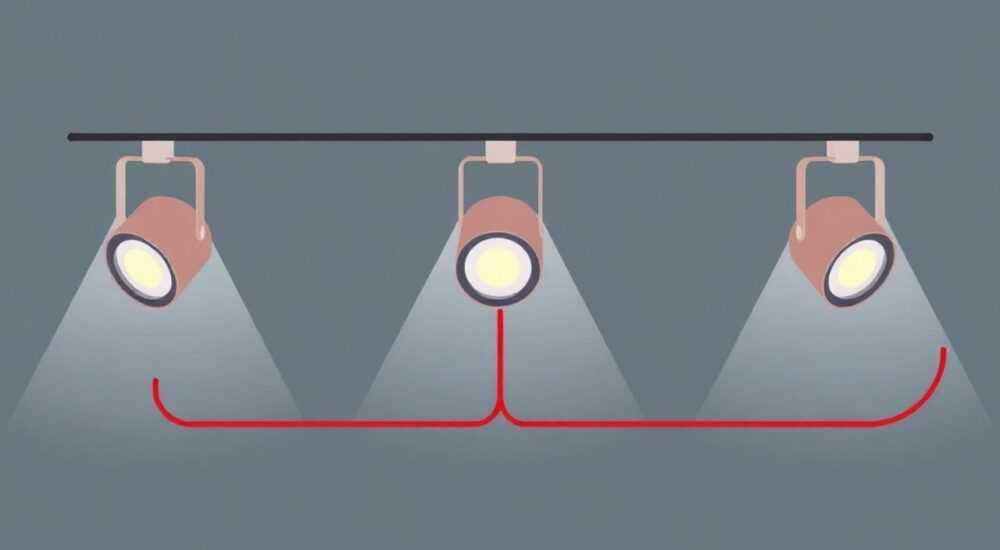

Как подключить три прожектора на один кабель

Подключение трех прожекторов к одному кабелю — распространённая задача при организации уличного освещения, подсветки фасадов, парковых зон или складских помещений. Технически это реализуемо и безопасно, если соблюдать правила электромонтажа, правильно выбрать сечение кабеля и способ соединения. Главное — понимать, что нагрузка суммируется, а ошибки в монтаже могут привести к перегреву, короткому замыканию или выходу оборудования из строя.

Почему только параллельное подключение

При подключении нескольких источников света к одной линии важно понимать разницу между последовательным и параллельным соединением. В бытовой практике допустимо только параллельное подключение прожекторов. При последовательной схеме напряжение делится между устройствами, что приводит к снижению яркости каждого. Например, три 220-вольтовых прожектора, подключённые последовательно к сети 220 В, будут получать по ~73 В каждый — этого недостаточно для нормальной работы.

Параллельное соединение гарантирует, что каждый прожектор получает полное напряжение. Это обеспечивает стабильный световой поток, независимость работы устройств и возможность включения/выключения отдельных элементов (при использовании отдельных выключателей). Кроме того, при выходе одного прожектора из строя остальные продолжают функционировать.

Суммарная мощность — ключевой параметр. Если каждый прожектор потребляет 100 Вт, общая нагрузка составит 300 Вт. При напряжении 220 В ток будет около 1,36 А. Этого значения достаточно для выбора автоматического выключателя и сечения кабеля. Однако нужно учитывать не только активную, но и пусковую мощность, особенно если используются галогенные или металлогалогенные лампы.

Типы ламп и их влияние на подключение

Тип источника света определяет требования к питанию и коммутации. Светодиодные модели наиболее энергоэффективны и просты в монтаже. Их коэффициент мощности близок к 1, а КПД достигает 90%. Галогенные и люминесцентные требуют учёта реактивной составляющей и могут нуждаться в дополнительных компонентах — стартерах, дросселях.

Металлогалогенные (ДРИ) и натриевые (ДНаТ) лампы имеют высокий пусковой ток — до 2–3 раз больше номинального. Это создаёт риски для автоматических выключателей с малым запасом. Рекомендуется использовать автоматы категории C или D, устойчивые к кратковременным перегрузкам.

• Светодиодные: 10–150 Вт, долгий срок службы, низкое энергопотребление.
• Галогенные: 50–500 Вт, высокая температура корпуса, чувствительны к скачкам напряжения.
• ДРИ/ДНаТ: 70–1000 Вт, сложная схема запуска, требуют времени на выход в режим.

Как выбрать кабель: сечение, марка, длина

Неправильно выбранный кабель — главная причина аварий. При недостаточном сечении происходит перегрев, окисление контактов и риск возгорания. Даже при правильной нагрузке потеря напряжения на длинных линиях может привести к затемнению света.

Для уличного монтажа рекомендуются кабели с двойной изоляцией и защитой от УФ-излучения. Марка ВВГнг-LS (не поддерживающий горение, с низким дымовыделением) подходит для прокладки в трубах и лотках. Провод ПВС допустим для временного использования, но не рекомендуется для постоянной прокладки на улице из-за меньшей стойкости к влаге.

Для трёх прожекторов по 100 Вт (300 Вт, 1,36 А) теоретически хватит сечения 1,5 мм². Однако по ПУЭ (Правила устройства электроустановок) рекомендуется делать запас не менее 30%. Поэтому оптимально использовать кабель 2×2,5 мм² — два провода (фаза и ноль), сечение 2,5 мм².

Длина линии также важна. При протяжённости свыше 30 метров необходимо проверять падение напряжения. Формула: ΔU = (I × L × ρ) / S, где I — ток, L — длина, ρ — удельное сопротивление меди (0,0175 Ом·мм²/м), S — сечение. Падение более 5% недопустимо.

Пошаговая схема подключения

Чёткий алгоритм помогает избежать ошибок даже новичку. Ниже — инструкция по подключению трёх светодиодных прожекторов к одному кабелю от распределительной коробки.

1. Отключите питание в щитке и установите блокировку с надписью «Не включать! Работают люди».
2. Проложите кабель от щитка к первому прожектору, используя гофру или кабель-канал. Закрепите через каждые 30–50 см.
3. Организуйте распределительную коробку рядом с первым светильником. Используйте IP65, герметичную, с клеммниками.
4. Подключите фазу и ноль от входящего кабеля к клеммной колодке.
5. От коробки проложите отводы ко второму и третьему прожекторам. Используйте тот же тип кабеля.
6. На каждом прожекторе подключите провода строго по цветам: коричневый (фаза), синий (ноль), желто-зелёный (земля).
7. Проверьте затяжку контактов — ослабленные соединения вызывают искрение.
8. Включите питание и протестируйте работу всех трёх устройств.

Для управления можно использовать один общий выключатель, двухклавишный (группировка) или выносной модуль (например, с таймером или датчиком движения). В последнем случае подключайте датчик до разветвления, чтобы он контролировал всю группу.

Способы соединения проводов

Качество соединения определяет надёжность всей системы. Недопустимо скручивать провода «народным способом» без изоляции. Разрешены следующие методы:

• Клеммники Wago — пружинные зажимы, удобны для медных проводов. Быстро монтируются, не требуют инструмента. Подходят для многожильных проводов.
• Винтовые клеммы — надёжны, но требуют периодической проверки затяжки из-за термического расширения.
• Опрессовка гильзами — самый прочный способ, применяется в промышленных условиях. Требует специнструмент.
• Пайка — даёт хороший контакт, но хрупка при вибрациях, не рекомендуется для улицы.

Типичные ошибки и как их избежать

Даже опытные монтажники допускают просчёты. Вот самые распространённые проблемы и пути их решения.

• Недооценка суммарной мощности. Люди считают, что «три по 100 Вт — это мало», но забывают про другие потребители на линии. Всегда делайте запас 20–30%.
• Использование алюминиевого кабеля. Алюминий хрупкий, окисляется, плохо держит контакт. Современные нормы допускают его только при сечении от 16 мм², что нецелесообразно для светильников.
• Подключение без заземления. Особенно опасно для металлических корпусов. Даже у светодиодных прожекторов должна быть земля.
• Отсутствие защиты от перегрузки. Автомат должен соответствовать нагрузке. Для 300 Вт подойдёт 2А, но лучше поставить 6А — с запасом.
• Негерметичные коробки. Влага — враг электрики. Все соединения на улице должны быть в IP65 и выше.

Устройства защиты: что нужно обязательно

Автоматический выключатель — базовый уровень. Для группы прожекторов выбирайте однополюсный автомат на DIN-рейку. Дополнительно рекомендуется УЗО (устройство защитного отключения) при прокладке по земле или во влажных зонах. УЗО с током утечки 30 мА защищает от поражения током.

Если прожекторы подключены к датчику движения, убедитесь, что он совместим с типом нагрузки. Некоторые датчики не работают с LED из-за малого тока потребления. В этом случае нужен датчик с минимальной нагрузкой 1–5 Вт.

Экспертное мнение

Современные технологии позволяют упростить процесс. Например, использование шинных соединителей или модульных распределительных систем. Они позволяют быстро подключать несколько устройств без лишних скруток. Также набирают популярность беспроводные датчики и умные реле, которые управляют светом через Wi-Fi.

Для частного дома или коттеджа оптимально организовать отдельную группу освещения на щитке. Это исключает влияние на другие потребители и упрощает диагностику при неисправностях.

Вопросы и ответы

Заключение

Подключение трёх прожекторов на один кабель — стандартная, но ответственная задача. Успех зависит от правильного выбора схемы, кабеля, средств защиты и качества монтажа. Параллельное соединение обеспечивает стабильную работу, а использование современных клеммников и автоматики повышает безопасность.

• Используйте только параллельное подключение для равномерного напряжения.
• Выбирайте кабель с запасом по сечению — минимум 2,5 мм² для трёх LED-прожекторов.
• Все соединения — в герметичных коробках с клеммниками, без скруток.
• Обязательно установите автоматический выключатель и, при необходимости, УЗО.
• Проверяйте работу системы под нагрузкой и регулярно осматривайте соединения.
