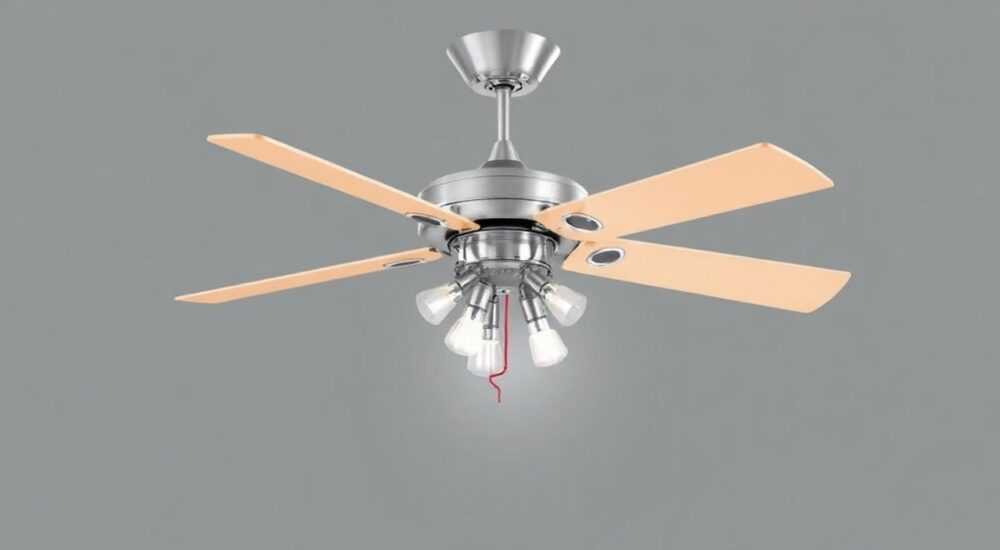

Как подключить вентилятор люстра через конденсатор 220в

Подключение вентилятора к люстре с использованием конденсатора 220 В — это распространённое решение для организации циркуляции воздуха в помещениях, где нет отдельного электропитания для вентиляционного оборудования. Такая схема позволяет использовать уже имеющийся патрон или выключатель люстры, экономя на монтаже и сохраняя эстетику интерьера. Однако важно соблюдать технические нормы и правила безопасности при подключении.

Принцип работы конденсатора в схеме подключения вентилятора

При подключении однофазного асинхронного двигателя вентилятора к сети 220 В требуется создать сдвиг фаз между пусковой и рабочей обмотками. Без этого двигатель не сможет самостоятельно запуститься. Конденсатор выполняет функцию фазосдвигающего элемента, обеспечивая необходимый фазовый сдвиг тока в одной из обмоток.
Конденсатор подключается последовательно к пусковой обмотке двигателя. После запуска он может оставаться в цепи (в случае рабочего конденсатора) или отключаться специальным реле (в более сложных схемах). Для бытовых вентиляторов чаще всего используются постоянные рабочие конденсаторы, рассчитанные на длительную работу под напряжением 250–450 В переменного тока.
Ёмкость конденсатора подбирается в зависимости от мощности двигателя. Обычно для вентиляторов мощностью 30–100 Вт достаточно ёмкости 1–4 мкФ. Слишком большая ёмкость приведёт к перегреву обмоток, слишком малая — к недостаточному пусковому моменту.

Как работает фазовый сдвиг

Переменный ток в одной обмотке опережает или отстаёт от тока в другой благодаря реактивному сопротивлению конденсатора. Это создаёт вращающееся магнитное поле, необходимое для запуска ротора. Чем точнее подобрана ёмкость, тем эффективнее будет работа двигателя и ниже уровень шума.

Подготовка материалов и инструментов

Перед началом работ необходимо подготовить все необходимые компоненты и инструменты. Отсутствие нужного оборудования может привести к задержкам или некачественному монтажу.

• Однофазный вентилятор 220 В с двумя выводами (рабочая и пусковая обмотки)
• Металлоплёночный конденсатор 250–450 В, ёмкостью 1–4 мкФ
• Клеммная колодка или зажим Wago для безопасного соединения проводов
• Изолента или термоусадочные трубки
• Отвёртка с изолированной ручкой
• Индикаторная отвёртка или мультиметр для определения фазы
• Нож для зачистки изоляции

Если вентилятор не имеет маркировки обмоток, их можно определить по сопротивлению: пусковая обмотка обычно имеет большее сопротивление, чем рабочая. Это важно учитывать при подключении.

Выбор конденсатора: таблица подбора по мощности

Схема подключения вентилятора через конденсатор

Теперь рассмотрим пошаговую инструкцию по подключению вентилятора к люстре через конденсатор. Предположим, что питание люстры подаётся от одноклавишного выключателя, и мы хотим, чтобы вентилятор включался одновременно с освещением.

1. Отключите электропитание на вводном автомате. Убедитесь, что напряжение отсутствует, используя индикаторную отвёртку.
2. Снимите крышку люстры и найдите место подключения проводов. Обычно там два провода: фаза (L) и ноль (N).
3. Определите, какой провод является фазным — при включенном выключателе он должен быть под напряжением.
4. Подключите один вывод вентилятора (рабочую обмотку) напрямую к нулевому проводу (N).
5. Второй вывод (пуск/фазировка) подключите к одному из выводов конденсатора.
6. Другой вывод конденсатора соедините с фазным проводом (L), идущим от выключателя.
7. Заизолируйте все соединения с помощью клеммников или термоусадки.
8. Уложите провода аккуратно, чтобы они не касались нагревающихся элементов люстры.
9. Включите питание и проверьте работу вентилятора.

Если вентилятор не запускается, поменяйте местами подключение обмоток к конденсатору. Иногда именно так удаётся добиться правильного направления вращения.

Альтернативная схема: отдельное управление

Если вы хотите управлять вентилятором независимо от света, потребуется двухклавишный выключатель и отдельный провод. В этом случае фаза разводится на две линии: одна — к лампам, другая — через конденсатор к вентилятору. Ноль остаётся общим.

Пожаробезопасность и требования ПУЭ

Любые электромонтажные работы должны соответствовать «Правилам устройства электроустановок» (ПУЭ). Несоблюдение норм может привести к короткому замыканию, возгоранию или поражению током.
Согласно ПУЭ, все соединения должны быть выполнены в доступных для осмотра местах, желательно в распределительной коробке. Запрещено оставлять оголённые провода или соединения внутри потолочной конструкции без защиты.
Максимальная температура в месте установки вентилятора не должна превышать +50 °C. Люстры с лампами накаливания могут сильно нагреваться, поэтому предпочтительнее использовать светодиодные источники света.

Требования к изоляции и защите

• Используйте провода сечением не менее 0.75 мм² для вентиляторов до 100 Вт
• Все соединения — только через клеммники, скрутки запрещены
• Конденсатор должен быть закреплён, чтобы не болтался и не касался других элементов
• Место подключения должно быть защищено от попадания пыли и влаги

Частые ошибки и как их избежать

Несмотря на кажущуюся простоту, подключение вентилятора через конденсатор часто сопровождается типичными ошибками, которые могут привести к поломке оборудования.

• Неправильный выбор ёмкости конденсатора. Слишком большой — перегрев, слишком маленький — не запускается. Решение: ориентируйтесь на таблицу или данные с корпуса двигателя.
• Подключение к лампе накаливания с диммером. Диммеры искажают форму сигнала, что мешает работе двигателя. Используйте только обычные выключатели.
• Оголённые соединения. Риск короткого замыкания. Всегда используйте клеммы и изолируйте контакты.
• Установка вблизи источников тепла. Конденсатор и обмотки перегреваются. Размещайте вентилятор как можно дальше от ламп.
• Отсутствие заземления. Хотя вентиляторы класса II изолированные, корпус должен быть надёжно закреплён и не иметь контакт с проводниками.

Чек-лист перед включением

• Питание отключено — проверено
• Фаза и ноль определены — да
• Обмотки двигателя прозвонены — сопротивление в норме
• Конденсатор соответствует параметрам — да
• Все соединения заизолированы — проверено
• Механическая часть свободно вращается — да

Экспертное мнение

Подключение вентилятора через конденсатор — проверенная временем технология, которая остаётся актуальной даже в эпоху «умных домов». Главное преимущество — простота и низкая стоимость реализации. Современные вентиляторы с интегрированными конденсаторами ещё больше упрощают задачу.
Однако важно понимать, что такая схема не подходит для мощных устройств. Максимальная рекомендуемая мощность — до 150 Вт. Более производительные модели требуют отдельного питания и управления.
При проектировании системы вентиляции в помещении учитывайте не только технические, но и эргономические аспекты. Например, направление потока воздуха должно быть направлено в сторону от людей, чтобы избежать дискомфорта.
Для влажных помещений (ванная, кухня) выбирайте вентиляторы с защитой IP44 и выше. Даже если он установлен под потолком, брызги и пар могут повредить изоляцию.

Вопросы и ответы

Заключение

Подключение вентилятора к люстре через конденсатор 220 В — это практичное и экономичное решение для улучшения микроклимата в жилом помещении. При соблюдении технических норм и правил безопасности такая схема может служить годами без ремонта.
Главное — правильно подобрать конденсатор, чётко следовать схеме подключения и обеспечить качественную изоляцию всех соединений. Не забывайте о требованиях ПУЭ и пожарной безопасности, особенно если вентилятор устанавливается вблизи нагревающихся элементов.

• Используйте только металлоплёночные конденсаторы CBB60/CBB61 с напряжением 400–450 В.
• Ёмкость подбирайте в зависимости от мощности: 1–4 мкФ для вентиляторов до 120 Вт.
• Все соединения выполняйте через клеммники, избегайте скруток.
• Не устанавливайте вентилятор рядом с лампами накаливания — риск перегрева.
• Проверяйте работу устройства сразу после подключения — следите за шумом и нагревом.
