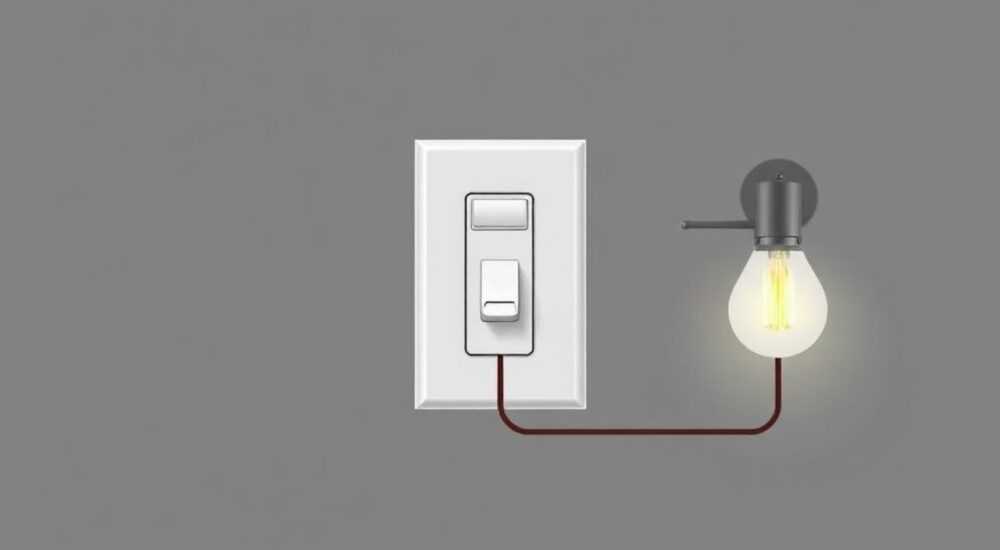

Как подключить выключатель бра к проводу фото

Когда вы решаете установить выключатель бра — светильник, который крепится к стене и часто используется для создания уютной атмосферы в спальне, гостиной или коридоре — главная задача не просто подключить его, а сделать это безопасно, надёжно и в соответствии с нормами электромонтажа. Многие домашние мастера сталкиваются с путаницей: где взять провода, как определить фазу, заземление и ноль, и как правильно соединить их с клеммами выключателя, особенно если в стене остался только один провод от старого светильника. Эта статья подробно разберёт все этапы подключения выключателя бра к существующему проводу, включая диагностику, инструменты, схемы, типичные ошибки и способы их избежать.

Что такое выключатель бра и зачем он нужен

Выключатель бра — это не сам светильник, а устройство, которое управляет его включением и выключением. Чаще всего он монтируется на стене рядом с кроватью, диваном или зеркалом, чтобы обеспечить локальное управление освещением без необходимости вставать. В отличие от стандартного выключателя на входе в комнату, бра-выключатель позволяет создать интимную, мягкую подсветку, идеальную для чтения, релаксации или ночного перемещения.

Современные модели бра могут быть подключены как к одинарному, так и к двойному выключателю — это особенно актуально, если вы хотите управлять двумя разными источниками света (например, основной лампой и светодиодной подсветкой вокруг зеркала) с одного места. В старых домах часто встречается ситуация, когда от потолка или стены выходит только один или два провода — это не означает, что установка невозможна. Главное — правильно интерпретировать их назначение.

Необходимые инструменты и меры безопасности

Перед тем как браться за провода, подготовьте всё необходимое. Неправильный выбор инструмента или пренебрежение безопасностью — главные причины аварий при электромонтаже.

Вам понадобятся:
— Индикаторная отвёртка (с неоновой лампочкой или цифровым датчиком напряжения);
— Кусачки или бокорезы;
— Отвертки с плоским и крестовым наконечником;
— Изолента (желательно качественная, термоусадочная);
— Пассатижи;
— Наждачная бумага мелкой зернистости;
— Маркер или изолента для разметки проводов;
— Строительный уровень (если вы монтируете выключатель на новое место).

Перед началом работы:
1. Отключите автомат на электрощитке, отвечающий за эту линию.
2. Проверьте отсутствие напряжения на всех проводах — даже если вы уверены, что выключатель выключен, это не гарантирует отсутствие фазы.
3. Повесьте предупреждающую табличку на щиток, если в доме живут другие люди.
4. Не работайте в сырых условиях и в металлической обуви.

Как определить провода в стене: фаза, ноль, заземление

Самая частая проблема при подключении бра — непонимание, что именно выходит из стены. В современных домах (построенных после 2000 года) обычно используется трёхжильный кабель: фаза (L), ноль (N) и заземление (PE). В старых домах — только два провода: фаза и ноль.

Используйте индикаторную отвёртку:
— Прикоснитесь к оголённому концу провода — если лампочка загорелась, это фаза.
— Два других провода — ноль и заземление. Чтобы их различить, подключите мультиметр: между фазой и нулём будет напряжение ~220 В, между фазой и заземлением — тоже около 220 В, а между нулём и заземлением — 0–5 В.

Если в стене только два провода — вероятно, заземление отсутствует. Это не критично для бра, если он выполнен из пластика и не имеет металлических открытых частей. Но если корпус металлический — обязательно подключите заземление, даже если придётся прокладывать дополнительный провод от распределительной коробки.

Схемы подключения: одноклавишный и двухклавишный выключатель

Схема подключения зависит от того, сколько световых точек вы хотите управлять с одного выключателя.

Одноклавишная схема:
— Фаза от распределительной коробки → на вход выключателя;
— Выход выключателя → на фазовый контакт бра;
— Ноль от коробки → напрямую на нулевой контакт бра;
— Заземление (если есть) → на корпус бра.

Двухклавишная схема:
— Фаза → на общий вход выключателя;
— Два выхода → на две отдельные линии бра (например, верхняя и нижняя лампы);
— Ноль и заземление идут параллельно на оба светильника.

Пошаговая инструкция: как подключить выключатель бра

Следуйте этой последовательности, чтобы избежать ошибок:

1. Отключите электропитание на щитке и проверьте отсутствие напряжения индикатором.
2. Снимите старый выключатель или светильник — если он есть. Открутите крепёж, аккуратно вытащите провода из стены.
3. Очистите концы проводов от изоляции на 8–10 мм. Используйте нож или стриппер, не повреждая жилы.
4. Определите фазу, ноль и заземление. Пометьте их маркером или изолентой.
5. Подготовьте выключатель: откройте корпус, найдите клеммы (обычно обозначены L, L1, L2, N, PE).
6. Подключите фазу к входу L (обычно центральная клемма). Если выключатель двухклавишный — фаза идёт на общий вход, а выходы L1 и L2 — на линии бра.
7. Ноль подключите напрямую к бра — не через выключатель. Он должен идти от распределительной коробки.
8. Заземление (если есть) — к клемме PE на корпусе бра или к заземляющему контакту выключателя.
9. Закрепите провода в клеммах, плотно затянув винты. Не допускайте оголённых жил.
10. Установите выключатель в подрозетник, закрепите на шурупы, вставьте клавиши.
11. Включите питание и протестируйте работу.

Если бра не включается — отключите питание и проверьте все соединения. Часто проблема в слабом контакте или перепутанном нуле и фазе.

Типичные ошибки и как их избежать

Даже опытные домашние мастера совершают одни и те же ошибки. Вот самые частые:

• Подключение ноля через выключатель. Это нарушает ПУЭ. Выключатель должен разрывать только фазу. Если вы подключите ноль — лампа будет светиться тускло из-за индукции, а при замене лампы можно получить удар током.
• Игнорирование заземления. Особенно опасно, если бра имеет металлический корпус. В случае пробоя изоляции корпус может оказаться под напряжением.
• Слишком длинные оголённые концы. Это повышает риск замыкания. Оптимальная длина — 8 мм. Не допускайте, чтобы жилы касались друг друга или корпуса.
• Неправильный выбор выключателя. Например, установка одноклавишного вместо двухклавишного, если нужно управлять двумя лампами. Это приведёт к тому, что одна лампа будет гореть постоянно.
• Отсутствие изоляции на соединениях. Даже если вы используете клеммы, дополнительно обмотайте соединения изолентой — это дополнительная защита.

Экспертное мнение: что говорят профессионалы

Её совет: всегда смотрите в распределительную коробку. Там вы увидите, какие провода идут к выключателю, а какие — к светильнику. Если выключатель уже установлен, но не работает — возможно, он просто не подключён к линии освещения. Проверьте, есть ли фаза на входе выключателя. Если нет — ищите источник питания в коробке.

Также она рекомендует использовать клеммы WAGO — они надёжнее, чем винтовые, и не требуют опрессовки. Особенно удобны для подключения тонких жил от бра.

Часто задаваемые вопросы

Заключение

Подключение выключателя бра к существующему проводу — задача, которая требует внимательности, а не профессионального образования. Главное — не спешить, не игнорировать безопасность и точно определять назначение каждого провода. Большинство проблем возникает не из-за сложности схемы, а из-за неверной диагностики. Если вы правильно определили фазу, ноль и заземление, подключить бра можно за 20–30 минут.

• Всегда отключайте электропитание перед работой и проверяйте отсутствие напряжения.
• Выключатель разрывает только фазу — ноль и заземление идут напрямую к бра.
• Используйте индикаторную отвёртку и мультиметр для точной диагностики проводов.
• Не подключайте бра к розетке — это нарушение ПУЭ и источник риска.
• Для сложных схем или отсутствия заземления — обратитесь к профессиональному электрику.
