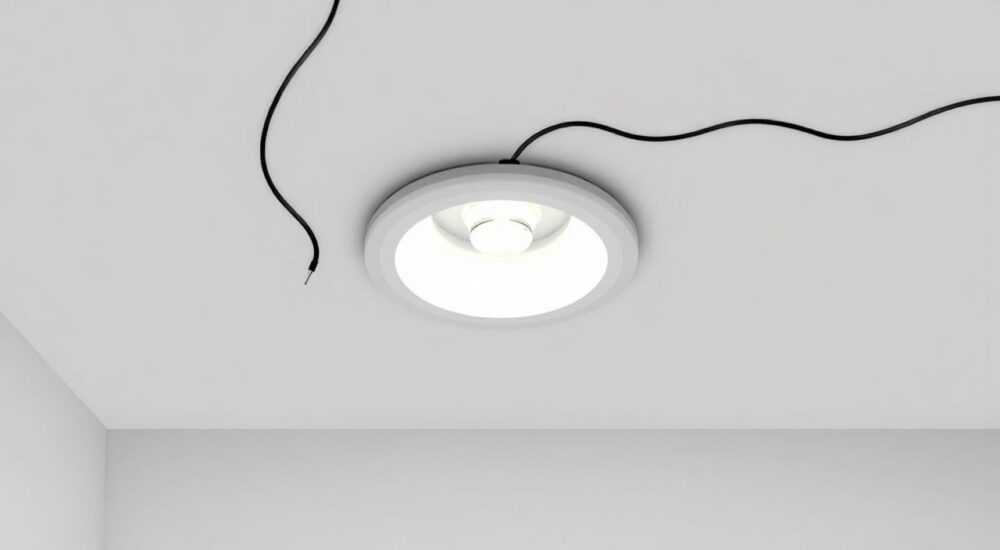

Как подключается светодиодный светильник точечный

Светодиодные точечные светильники — это современное, энергоэффективное и стильное решение для освещения жилых и коммерческих помещений. Их популярность растёт благодаря длительному сроку службы, низкому энергопотреблению и возможности точной направленности света. Подключение таких светильников может показаться простым, но требует знания электрических норм, выбора правильной схемы монтажа и соблюдения техники безопасности.

Подключение точечного светодиодного светильника требует отключения питания, правильного выбора проводки и соединения фазы с нулём через клеммы. Главное — использовать качественные компоненты и соблюдать ПУЭ.

Содержание статьи:

Выбор подходящего точечного светодиодного светильника
Ключевые параметры при выборе
Подготовка к подключению: инструменты и материалы
Схемы подключения точечных светильников
Последовательное подключение
Параллельное подключение
Смешанная схема
Особенности монтажа в натяжные и подвесные потолки
Типичные ошибки при подключении и как их избежать
Неправильный выбор блока питания
Соединение проводов скруткой
Игнорирование тепловыделения
Подключение 12 В к 220 В
Отсутствие заземления
Экспертное мнение
Вопросы и ответы
Заключение

Выбор подходящего точечного светодиодного светильника

Перед тем как приступать к подключению, важно правильно выбрать светильник. Существуют различные типы LED-точек, отличающиеся по напряжению, мощности, цветовой температуре и способу установки. Наиболее распространены модели на 12 В и 220 В. Светильники на 12 В требуют дополнительного блока питания (трансформатора), что делает их безопаснее для ванных комнат и детских, но увеличивает сложность монтажа.

Обратите внимание на класс защиты IP. Для влажных помещений выбирайте модели с IP44 и выше. В гостиной или спальне достаточно IP20. Также учитывайте диаметр встраиваемого модуля — стандартные размеры: 60 мм, 75 мм, 90 мм, 120 мм. Убедитесь, что отверстие в потолке соответствует параметрам светильника.

Цветовая температура влияет на атмосферу в помещении. Холодный белый свет (5000–6500 К) подходит для кухни и офиса, тёплый белый (2700–3000 К) — для спальни и гостиной. Нейтральный белый (4000 К) универсален. Современные модели могут поддерживать регулировку яркости (диммирование), но только при использовании совместимого диммера и источника питания.

Полезно знать: Светодиодные светильники с диммированием требуют не только диммера, но и драйвера с поддержкой ШИМ-регулировки.

Ключевые параметры при выборе

Напряжение питания: 12 В (низковольтные, с БП) или 220 В (прямое подключение).
Мощность: от 3 до 12 Вт, зависит от площади и целевого назначения.
Тип цоколя: MR16 (для 12 В), GU10 (для 220 В), G4, G9 — проверяйте совместимость.
Угол рассеивания: 24°, 36°, 60° — чем уже угол, тем локальнее свет.
Индекс цветопередачи (CRI): желательно CRI > 80, лучше — 90+ для естественного восприятия цветов.

Подготовка к подключению: инструменты и материалы

Правильная подготовка — половина успеха. Перед началом работ отключите электропитание на щитке и убедитесь в отсутствии напряжения с помощью индикаторной отвёртки или мультиметра. Работа под напряжением опасна и недопустима.

Вам понадобятся следующие инструменты:

Индикаторная отвёртка или мультиметр;
Кусачки и стриппер для зачистки проводов;
Отвёртка (крестовая и плоская);
Шуруповёрт с насадкой для коронки по гипсокартону (если нужно делать отверстия);
Клеммы Wago или колпачки СИЗ для соединения проводов;
Уровень — чтобы светильники были установлены ровно.

Для низковольтных систем дополнительно потребуется:

Блок питания (трансформатор) с запасом мощности 20–30%;
Диммер (если предусмотрено);
Гофрированная трубка для прокладки проводов.

Полезно знать: При расчёте общей нагрузки суммируйте мощность всех светильников и добавляйте 25% запаса. Например, 10 светильников по 6 Вт = 60 Вт, значит, нужен БП на 75–80 Вт.

Схемы подключения точечных светильников

Существует три основные схемы подключения: последовательная, параллельная и смешанная. Каждая имеет свои особенности, преимущества и ограничения.

Последовательное подключение

В этой схеме все светильники соединяются один за другим. Ток проходит через каждый элемент по очереди. Основной недостаток — при выходе одного светильника из строя перестаёт работать вся цепь. Кроме того, снижается напряжение на каждом последующем устройстве, что особенно критично для 12-вольтовых систем.

Не рекомендуется для LED-светильников из-за чувствительности к падению напряжения.
Применяется редко, в основном в декоративных гирляндах.
Требует точного расчёта общего сопротивления.

Параллельное подключение

Наиболее надёжная и распространённая схема. Каждый светильник подключается независимо к общей линии фазы и нуля. Преимущества:

При выходе одного светильника остальные продолжают работать;
Стабильное напряжение на всех устройствах;
Легко масштабируется.

Реализовать можно двумя способами:

Шлейфом: от распределительной коробки к первому светильнику, затем ко второму и так далее. Провода соединяются через клеммы.
Звездой: отдельный провод от распределительной коробки к каждому светильнику. Более затратно по проводам, но надёжнее.

Критерий	Шлейф	Звезда
Надёжность	Средняя	Высокая
Расход провода	Меньше	Больше
Сложность монтажа	Ниже	Выше
Ремонтопригодность	Сложнее	Проще

Смешанная схема

Используется в крупных помещениях. Группы светильников объединяются в шлейфы, которые затем подключаются параллельно. Такой подход позволяет равномерно распределить нагрузку и упростить управление.

«Параллельное подключение — единственный правильный выбор для светодиодных точечных светильников. Избегайте последовательной схемы, чтобы не столкнуться с проблемами падения напряжения и отказа всей группы.» — Алексей Миронов, электромонтёр 5 разряда, 15 лет опыта

Особенности монтажа в натяжные и подвесные потолки

Установка светильников в натяжные потолки требует особого внимания. Полотно из ПВХ или ткани легко повредить, поэтому отверстия делаются после натяжки, а не до. Используйте термокольца — они предотвращают деформацию материала от нагрева светильника.

Алгоритм монтажа:

Определите расположение светильников с помощью разметки.
После установки полотна нагрейте место будущего отверстия феном.
Аккуратно вырежьте отверстие по размеру светильника.
Установите термокольцо, затем вставьте светильник.
Подключите провода через клеммы.

Для подвесных потолков из гипсокартона:

Используйте коронку по гипсокартону диаметром на 2–3 мм меньше корпуса светильника.
Проверьте наличие свободного пространства за потолком для проводов и блока питания.
Зафиксируйте светильник с помощью пружинных лапок — они распираются внутри отверстия.

Полезно знать: Расстояние между светильниками должно быть не менее 50–70 см, чтобы избежать перегрева и обеспечить равномерное освещение.

Типичные ошибки при подключении и как их избежать

Даже опытные мастера допускают ошибки. Вот наиболее частые:

Неправильный выбор блока питания

Многие берут БП «впритык» по мощности. Это приводит к его перегреву и преждевременному выходу из строя. Всегда добавляйте 20–30% запаса.

Соединение проводов скруткой

Скрутка без изоляции — источник короткого замыкания. Используйте только заводские клеммы Wago, СИЗ или опрессовку.

Игнорирование тепловыделения

Светодиоды почти не греются, но драйверы и цоколи — да. Не устанавливайте светильники слишком близко к теплоизоляции или в герметичные ниши без вентиляции.

Подключение 12 В к 220 В

Ошибка новичков — подача 220 В на светильник, рассчитанный на 12 В. Результат — мгновенный выход из строя.

Отсутствие заземления

Если светильник металлический и имеет контакт заземления, его обязательно нужно подключить. Это вопрос безопасности.

Ошибка	Последствие	Решение
Недостаточный запас мощности БП	Перегрев, отключение	Выбирайте БП на 25% больше нагрузки
Соединение скруткой	Оплавление, КЗ	Используйте клеммы Wago
Неправильная полярность (для DC)	Не работает или повреждается	Проверяйте + и – на драйвере
Отсутствие термокольца в натяжном потолке	Прогиб или разрыв полотна	Обязательно используйте термокольца

Экспертное мнение

«Сегодня многие пытаются сэкономить на блоках питания, покупая китайские аналоги без сертификатов. Это ошибка. Дешёвый БП может выдать пульсирующий ток, который вызывает мерцание LED и сокращает срок службы в 3–5 раз. Инвестируйте в качественный драйвер — он окупится за первый год.» — Екатерина Лебедева, инженер-электрик, эксперт по LED-освещению

Современные светильники поддерживают технологии Smart Home. Вы можете управлять ими через Wi-Fi, Bluetooth или Zigbee. Пример: система Aqara или Xiaomi Yeelight позволяет задавать сценарии, изменять цвет и яркость через приложение. Однако такие решения требуют стабильного питания и совместимого хаба.

Полезно знать: Умные светильники чаще всего работают на 220 В и не требуют внешнего блока питания, но нуждаются в постоянном питании — нельзя отключать ноль.

Вопросы и ответы

Можно ли подключить точечные светильники без электрика?

Да, если у вас есть базовые навыки работы с электропроводкой и вы соблюдаете технику безопасности. Однако при работе с распределительным щитом, заземлением или сложными схемами лучше пригласить специалиста.

Сколько светильников можно подключить к одному выключателю?

Количество зависит от сечения провода и номинала автоматического выключателя. При сечении 1.5 мм² и автомате на 10 А можно подключить до 1,1 кВт нагрузки — примерно 18 светильников по 60 Вт эквивалентной мощности (реально 6 Вт каждый).

Почему мигают светодиодные светильники?

Причины: плохой блок питания, несовместимый диммер, остаточное напряжение в цепи (например, из-за подсветки выключателя). Решение — установка резистора шунтирования или замена выключателя на обычный.

Нужно ли заземлять точечные светильники?

Да, если корпус металлический и предусмотрен контакт заземления. Это обязательное требование ПУЭ для безопасности.

Как рассчитать количество светильников на комнату?

Используйте формулу: (освещённость в люксах × площадь в м²) / световой поток одного светильника (в люменах). Для жилой комнаты — 150 лк, кухни — 300 лк. Например: 15 м² × 150 лк = 2250 лм. Если светильник даёт 450 лм — нужно 5 штук.

Заключение

Подключение точечных светодиодных светильников — процесс, требующий внимания к деталям, соблюдения норм безопасности и правильного выбора компонентов. Отдавайте предпочтение параллельной схеме, качественным клеммам и блокам питания с запасом мощности. Учитывайте тип потолка, условия эксплуатации и требования к освещённости.

Грамотно установленные LED-точки прослужат более 50 000 часов, обеспечат комфортный свет и сэкономят до 80% электроэнергии по сравнению с лампами накаливания.

Используйте параллельное подключение — оно надёжнее и стабильнее.
Всегда отключайте питание перед монтажом.
Для 12 В систем — выбирайте качественный блок питания с запасом.
В натяжных потолках применяйте термокольца.
Рассчитывайте количество светильников по нормам освещённости.
