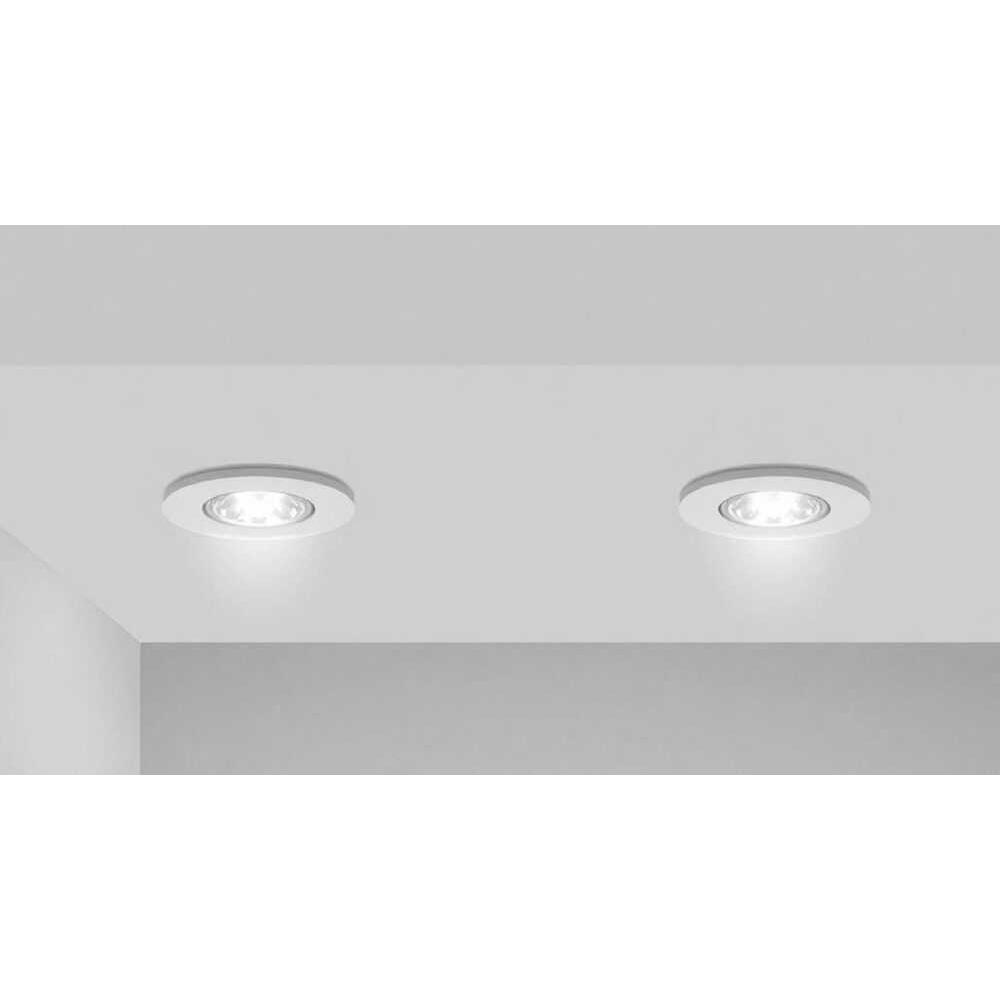

Как подключить 2 точечных светильника

Точечные светильники — это универсальное решение для локального и акцентного освещения в жилых, офисных и коммерческих помещениях. Их компактный размер и возможность установки в подвесные потолки, гипсокартонные конструкции или натяжные полотна делают их популярным выбором при ремонте и дизайне интерьеров. Подключение двух точечных светильников — задача технически несложная, но требующая соблюдения норм электробезопасности, правильного выбора кабеля и схемы монтажа. Ошибка на этапе подключения может привести к короткому замыканию, перегреву проводки или выходу из строя светильников.

Выбор светильников и оборудования

Перед тем как приступить к подключению, важно правильно выбрать сами светильники и сопутствующее оборудование. Точечные светильники бывают разных типов: встраиваемые и накладные, с поворотным механизмом или фиксированным положением. Наиболее распространённые — встраиваемые модели, устанавливаемые в подготовленные отверстия в потолке.

Определитесь с типом ламп: галогенные, светодиодные или энергосберегающие. Светодиодные источники света сегодня считаются оптимальным выбором благодаря низкому энергопотреблению, долгому сроку службы (до 50 000 часов) и минимальному выделению тепла. Убедитесь, что напряжение ламп соответствует сети — 220 В переменного тока для стандартной бытовой сети.

Кроме светильников, понадобится:

• электрический кабель (например, ВВГнг-Ls 3×1,5 мм²);
• распределительная коробка;
• клеммы WAGO или колпачки СИЗ для соединения проводов;
• выключатель (одноклавишный, если управление одним блоком);
• монтажные скобы или хомуты для фиксации кабеля.

Типы цоколей и совместимость

Наиболее распространённые цоколи для точечных светильников — GU5.3 (для галогенных ламп 12 В) и GU10 (для 220 В). Также встречаются G4, G9 и E14. Важно проверить маркировку на корпусе светильника и подбирать лампы строго по типу. Использование несовместимой лампы может привести к перегреву или короткому замыканию.

Подготовка к монтажу: инструменты и безопасность

Монтаж электропроводки требует строгого соблюдения техники безопасности. Прежде всего — обесточьте участок цепи, на котором будете работать. Отключите автомат в распределительном щитке и убедитесь в отсутствии напряжения с помощью индикаторной отвёртки или мультиметра.

Необходимые инструменты:

• инструмент для снятия изоляции (стриппер или острый нож);
• отвёртки (крестовая и плоская);
• плоскогубцы и бокорезы;
• дрель с насадкой-коронкой по гипсокартону (для подготовки отверстий);
• уровень (для ровной разметки);
• рулетка и карандаш.

Работайте в резиновых перчатках, особенно если есть сомнения в состоянии проводки. Не проводите работы во влажных условиях. Если потолок уже отделан, будьте аккуратны при сверлении — не повредите соседние коммуникации.

Схемы подключения двух точечных светильников

Существует три основные схемы подключения: последовательная, параллельная и смешанная. Для точечных светильников однозначно рекомендуется параллельное подключение.

Параллельная схема: почему это лучший выбор?

При параллельном соединении каждый светильник подключается к фазе и нулю напрямую. Это означает:

• напряжение на каждом приборе остаётся 220 В;
• при выходе одного светильника из строя второй продолжает работать;
• общая яркость не снижается;
• меньше нагрев проводов.

В отличие от последовательной схемы, где при перегорании одной лампы цепь разрывается и оба светильника гаснут, параллельное подключение обеспечивает надёжность и удобство эксплуатации.

Схема с распределительной коробкой

Стандартная схема включает:

1. Фаза и ноль от щитка заходят в распределительную коробку.
2. От коробки фаза идёт на выключатель.
3. С выключателя фаза возвращается в коробку и разводится к каждому светильнику.
4. Нулевой провод напрямую подключается к обоим светильникам.

Такой способ соответствует ПУЭ (Правила устройства электроустановок) и обеспечивает безопасное управление освещением.

Практические шаги по подключению

Рассмотрим пошаговый алгоритм подключения двух точечных светильников в новом помещении с гипсокартонным потолком.

Шаг 1: Разметка и подготовка отверстий

Используя рулетку и уровень, отметьте места установки светильников. Расстояние между ними — от 60 до 100 см, в зависимости от площади и дизайна. С помощью дрели и коронки (обычно 68–70 мм) просверлите отверстия. Удалите пыль и обломки.

Шаг 2: Прокладка кабеля

От распределительной коробки проложите кабель к месту установки первого светильника. Далее — ко второму. Затем от второго светильника кабель возвращается к коробке (или идёт напрямую, если используется трёхжильный кабель). Фиксируйте кабель скобами через каждые 20–30 см.

Шаг 3: Подключение в коробке

В распределительной коробке выполните следующие соединения:

• Нулевой провод (синий) — соедините с нулём от кабеля светильников.
• Фаза (коричневый/красный) — подключите к выключателю.
• Фаза с выключателя — подключите к фазным проводам светильников.

Используйте клеммы WAGO для надёжного контакта.

Шаг 4: Подключение светильников

В каждом светильнике есть клеммная колодка. Подключите фазу и ноль согласно маркировке (L и N). Убедитесь, что провода плотно зажаты. Установите светильник в отверстие — он фиксируется прижимными лапками.

Шаг 5: Проверка и запуск

После завершения всех соединений дважды проверьте правильность подключения. Убедитесь, что нет оголённых проводов. Включите автомат и протестируйте работу светильников с помощью выключателя.

Расчёты нагрузки и практические советы

Даже два светильника создают нагрузку на сеть. Чтобы избежать перегрева проводки, рассчитайте суммарную мощность.

Например:

• Светильник 1: LED, 7 Вт;
• Светильник 2: LED, 7 Вт;
• Суммарная мощность: 14 Вт.

Ток в цепи: I = P / U = 14 / 220 ≈ 0,06 А. Это ничтожно мало, поэтому кабель сечением 1,5 мм² более чем достаточен (он выдерживает до 19 А).

Выбор выключателя и автоматического предохранителя

Для группы точечных светильников достаточно одноклавишного выключателя. Он должен быть рассчитан на ток не менее 10 А. В распределительном щитке группа освещения обычно защищается автоматом на 10 А (тип B).

Использование блоков питания для 12-вольтовых светильников

Если вы используете галогенные лампы на 12 В, потребуется понижающий трансформатор (блок питания). Его мощность должна превышать суммарную мощность ламп на 20%. Например, для двух ламп по 20 Вт нужен блок питания минимум на 48 Вт. Блок устанавливается до светильников, а от него уже идёт низковольтный кабель.

Частые ошибки и как их избежать

Даже опытные мастера допускают ошибки при монтаже. Вот самые распространённые:

• Смешивание проводов разного сечения. Это может вызвать перегрев на переходе. Используйте одинаковый кабель по всей линии.
• Скрутки без изоляции. Надёжнее использовать клеммы. Скрутки со временем ослабевают.
• Подключение фазы не через выключатель. Это нарушает ПУЭ и создаёт риск поражения током при замене лампы.
• Установка светильников слишком близко к балкам или утеплителю. Это может привести к перегреву. Соблюдайте зазор не менее 5 см.
• Игнорирование цветовой маркировки проводов. Коричневый/красный — фаза, синий — ноль, жёлто-зелёный — заземление. Ошибки в подключении опасны.

Экспертное мнение

Также эксперт отмечает важность термоусадочных трубок при работе с низковольтными цепями: «Особенно в ванных и на кухнях — влага может проникнуть в соединения. Термоусадка добавляет слой защиты».

Вопросы и ответы

Заключение

Подключение двух точечных светильников — задача, доступная даже начинающему домашнему мастеру, при условии соблюдения правил электробезопасности и использования правильной схемы. Параллельное соединение обеспечивает надёжную и независимую работу каждого прибора, а использование качественных материалов и клемм исключает риски перегрева и короткого замыкания.

• Используйте параллельную схему подключения для стабильной работы светильников.
• Применяйте кабель ВВГнг 3×1,5 мм² и клеммы WAGO вместо скруток.
• Обязательно отключайте питание перед монтажом и проверяйте отсутствие напряжения.
• Учитывайте тип ламп и необходимость в блоке питания для 12-вольтовых моделей.
• Следуйте ПУЭ: используйте распределительную коробку и разделяйте линии освещения и розеток.
