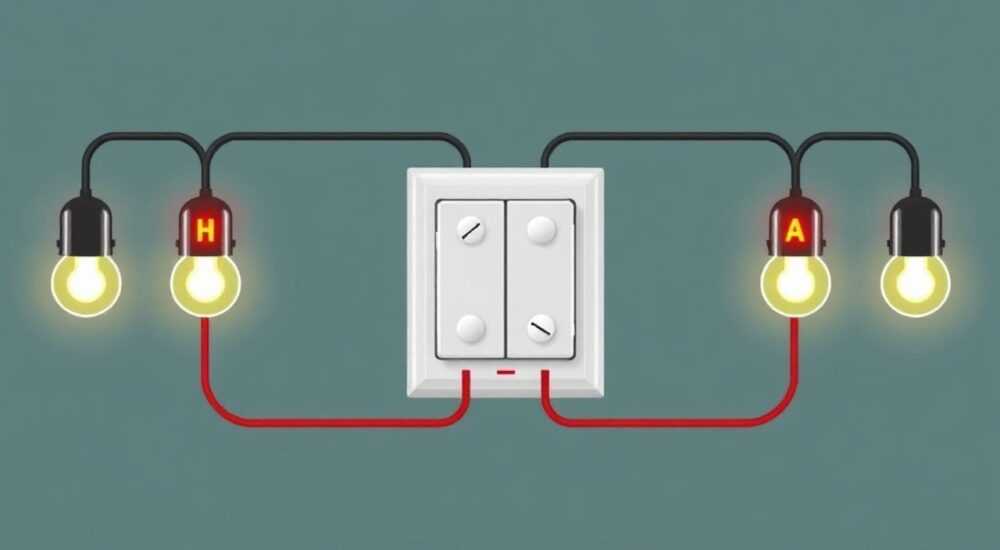

Как подключить 4 светильника на двойной выключатель

Подключение четырёх светильников к двойному выключателю — распространённая задача при ремонте или модернизации освещения в квартире, доме или офисе. Это позволяет гибко управлять светом в одной или нескольких зонах: например, включать по отдельности две люстры, точечные светильники на потолке или комбинировать основное и декоративное освещение. Главное — правильно организовать электрическую схему, чтобы каждый из двух клавиш соответствовала своей группе ламп.

Принцип работы двойного выключателя

Двойной выключатель предназначен для управления двумя независимыми электрическими цепями из одного места. В отличие от одноклавишного устройства, он позволяет включать и выключать разные группы светильников отдельно, что повышает удобство и энергоэффективность системы освещения. Каждая клавиша размыкает или замыкает свою фазную линию, подающую напряжение на определённую группу ламп.
Устройство состоит из двух контактных групп: одна общая фаза (вход), и два выхода — по одному на каждую клавишу. При нажатии на первую клавишу замыкается цепь первой группы светильников, при нажатии на вторую — второй. Обе могут работать одновременно или по отдельности, в зависимости от потребностей пользователя.
Подключение к двойному выключателю требует использования трёхжильного кабеля: фаза (L), ноль (N) и заземление (PE). От распределительной коробки к выключателю подводится фазный провод, который затем раздваивается на два выхода, идущих к разным группам светильников. Нулевой провод подключается напрямую к каждой лампе без участия выключателя.

Когда использовать двойной выключатель?

• Если нужно управлять несколькими источниками света в одной комнате: например, основным и акцентным освещением.
• При наличии длинного помещения (коридор, гостиная), где полезно включать свет частями.
• Для создания атмосферного освещения: одна группа — яркий свет, вторая — приглушённый.
• В ванных комнатах и санузлах, где часто совмещают свет в душевой и над зеркалом.

Планирование схемы подключения

Перед началом монтажа важно чётко спланировать, как будут распределены четыре светильника между двумя клавишами. Это влияет на выбор кабеля, способ прокладки и безопасность всей системы. Наиболее популярные варианты: 2+2 (по два светильника на клавишу) или 3+1 (для несимметричного освещения).
Рассмотрим случай с равномерным распределением — по два светильника на каждую группу. Такая схема обеспечивает баланс нагрузки и упрощает дальнейшее обслуживание. Для этого необходимо:

• Определить расположение распределительной коробки (обычно над выключателем или рядом с ним).
• Проложить кабели от коробки к выключателю и от коробки к светильникам.
• Выбрать подходящий тип провода: ВВГнг-Ls 3×1,5 мм² для внутренней проводки.
• Обозначить фазу, ноль и землю согласно цветовой маркировке: коричневый/красный — фаза, синий — ноль, жёлто-зелёный — заземление.

Пошаговая инструкция по подключению

Чтобы подключить четыре светильника к двойному выключателю, следуйте чёткой последовательности действий. Все работы проводятся только при отключённом напряжении на щитке. Проверяйте отсутствие фазы индикаторной отвёрткой.

1. Отключите питание на электрощитке и установите блокировочную табличку, чтобы никто случайно не включил автомат.
2. Подведите кабель от щитка к распределительной коробке. Используйте трёхжильный кабель ВВГнг-Ls 3×1,5 мм².
3. Подключите входящую фазу к общему контакту выключателя (обычно обозначен буквой L или цифрой 1).
4. От выключателя проложите два провода (фазы от каждой клавиши) обратно в распределительную коробку. Они будут управлять двумя группами светильников.
5. Подключите нулевые провода от всех четырёх светильников напрямую к нулевой шине в коробке.
6. Фазные провода от групп светильников соедините с соответствующими выходами с выключателя (контакты 2 и 3).
7. Заземляющие провода (если есть металлические корпуса) объедините и подключите к шине PE.
8. Тщательно заизолируйте все соединения, используя клеммники WAGO или опрессовку с изоляционными колпачками.
9. Установите выключатель в монтажную коробку и закрепите рамку.
10. Включите питание и проверьте работу каждой клавиши.

Схема соединений в распределительной коробке

• Фаза (L) от щитка → общий контакт выключателя.
• Выход с первой клавиши → фаза к группе 1 (светильники 1 и 2).
• Выход со второй клавиши → фаза к группе 2 (светильники 3 и 4).
• Ноль (N) от щитка → напрямую ко всем светильникам.
• Заземление (PE) → ко всем светильникам с металлическим корпусом.

Типичные ошибки и как их избежать

Даже опытные электрики иногда допускают ошибки при подключении двойного выключателя. Ниже — самые распространённые проблемы и способы их предотвращения.

• Перепутана фаза и ноль: если на выключатель подаётся ноль вместо фазы, лампочки могут «мерцать» или оставаться под напряжением даже при выключенном состоянии. Проверяйте полярность индикаторной отвёрткой.
• Скрутки без изоляции: голые соединения в коробке — пожароопасны. Всегда используйте клеммники или изолирующие колпачки.
• Неправильное распределение нагрузки: если одна группа содержит три лампы, а другая — одну, возможен перекос. Старайтесь делить мощность поровну.
• Отсутствие заземления: особенно важно для ванных и кухонь. Не игнорируйте защитный провод.
• Использование кабеля с недостаточным сечением: при суммарной мощности более 1,5 кВт рекомендуется кабель 2,5 мм². Для 4 LED-ламп (до 50 Вт) достаточно 1,5 мм².

Чек-лист перед включением питания

• Питание отключено на щитке.
• Все соединения заизолированы.
• Фаза подключена к выключателю, ноль — напрямую к светильникам.
• Заземление подключено (при наличии).
• Каждая группа светильников проверена на целостность цепи мультиметром.

Экспертное мнение

Современные технологии позволяют модернизировать классическую схему. Например, можно установить двойной выключатель с диммером для регулировки яркости каждой группы. Или использовать смарт-устройства, которые управляются с телефона и интегрируются в умный дом (например, через Яндекс.Алису или Google Home).
Однако при всех новшествах важно помнить: основа надёжного освещения — качественная проводка и соответствие нормам ПУЭ. Даже самый продвинутый выключатель не спасёт от плохого контакта или перегрузки.

Вопросы и ответы

Заключение

Подключение четырёх светильников к двойному выключателю — практичное решение для гибкого управления освещением. Главное — соблюдать правила электробезопасности, использовать качественные материалы и чётко следовать схеме подключения. Разделение на две группы по два светильника обеспечивает равномерную нагрузку и удобство эксплуатации.
Современные компоненты — такие как клеммники WAGO, кабели с низким дымовыделением и умные выключатели — позволяют сделать систему не только безопасной, но и технологичной. Однако даже при использовании новейших решений нельзя забывать о базовых принципах: только фаза должна проходить через выключатель, все соединения — изолироваться, а заземление — подключаться при наличии металлических элементов.

• Разделите 4 светильника на две равные группы для баланса нагрузки.
• Используйте трёхжильный кабель 3×1,5 мм² и соблюдайте цветовую маркировку.
• Подключайте фазу к выключателю, ноль — напрямую к светильникам.
• Применяйте клеммники WAGO вместо скруток для надёжности.
• Всегда отключайте питание перед началом работ и проверяйте отсутствие напряжения.
