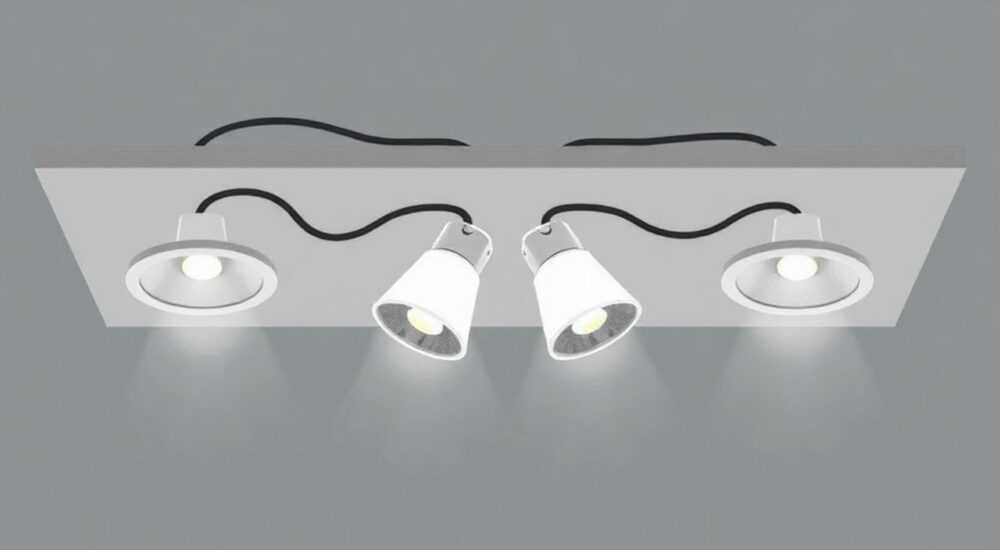

Как подключить 4 точечных светильника от одного провода

Подключение четырех точечных светильников от одного провода – задача, с которой часто сталкиваются при обустройстве подвесных потолков или организации освещения в небольших помещениях. Многие начинающие мастера ошибочно полагают, что для каждого светильника требуется отдельная линия электропитания. Однако современные технологии и правила электромонтажа позволяют создать эффективную систему освещения, используя единую питающую линию. Интересно, что правильное подключение не только упрощает монтаж, но и помогает существенно сэкономить на материалах.

Основные принципы параллельного подключения светильников

При подключении нескольких точечных светильников важно понимать базовые принципы работы электросети. Параллельное соединение считается наиболее надежным и безопасным способом подключения осветительных приборов. В такой схеме каждый светильник получает одинаковое напряжение 220В, что гарантирует стабильную работу всей системы. Даже если один из светильников выйдет из строя, остальные продолжат работать.

• Сила тока распределяется равномерно между всеми приборами
• Напряжение остается постоянным на всех участках цепи
• Обеспечивается независимая работа каждого светильника

Для наглядности представим сравнительную таблицу различных схем подключения:

Пошаговая инструкция по подключению светильников

Перед началом работ необходимо подготовить все необходимые материалы и инструменты. Для подключения четырех точечных светильников потребуются: кабель ВВГнг-Ls 3×1,5, распределительные коробки, клеммники WAGO, дрель с коронкой для монтажа светильников, отвертки, индикатор напряжения и другие базовые инструменты электрика.

Рассмотрим подробный алгоритм действий:

1. Отключите электропитание на щитке и проверьте отсутствие напряжения
2. Проложите основной питающий кабель от распределительной коробки к месту установки первого светильника
3. Установите монтажные коробки для каждого светильника
4. Соедините светильники параллельно, используя клеммники WAGO
5. Проверьте надежность всех соединений
6. Подключите фазу и ноль к соответствующим контактам
7. Выполните пробное включение и проверку работоспособности

Важно помнить о необходимости соблюдения цветовой маркировки проводов: фаза (обычно коричневый или белый провод), ноль (синий) и заземление (желто-зеленый). Это существенно упрощает последующее обслуживание системы освещения.

Частые ошибки при монтаже и способы их предотвращения

Опыт показывает, что при самостоятельном подключении точечных светильников многие допускают типичные ошибки. Например, попытка сэкономить на кабеле может привести к использованию слишком тонкого провода, что чревато перегревом и риском возгорания. Также распространенной проблемой является неправильное соединение проводов, когда вместо надежных клеммников используются скрутки.

• Использование некачественных материалов
• Неправильный расчет сечения кабеля
• Отсутствие запаса провода в соединительных коробках
• Пренебрежение правилами безопасности
• Некорректное соединение проводов

Чтобы избежать этих проблем, рекомендуется заранее составить подробную схему подключения, рассчитать необходимое количество материалов и использовать только сертифицированное оборудование. Особое внимание стоит уделить выбору места установки распределительных коробок – они должны быть доступны для обслуживания.

Современные решения для подключения точечных светильников

Развитие технологий привело к появлению новых решений в сфере организации освещения. Особенно интересны системы шинного монтажа, где специальная шина служит как проводник и одновременно крепежный элемент для светильников. Такие системы позволяют легко добавлять или переносить светильники без демонтажа всей конструкции.

Также набирают популярность светодиодные системы с питанием от 12 или 24В через трансформатор. Преимущества таких систем очевидны:

• Безопасное напряжение
• Экономичность
• Долговечность
• Минимальное тепловыделение

Важно отметить, что при использовании LED-светильников необходимо правильно подобрать трансформатор, учитывая суммарную мощность всех приборов с запасом 20-30%.

Экспертное мнение: советы практикующего электрика

Алексей Петров, мастер-электрик с 15-летним опытом работы, владелец компании «Петров Электро» делится своим опытом: «За годы работы я столкнулся с множеством ситуаций, связанных с подключением групповых осветительных приборов. Одним из самых сложных проектов было оснащение торгового центра, где требовалось подключить более 200 точечных светильников. Мы применили комбинированную систему подключения, используя как классические клеммники, так и шинные системы.»

По словам эксперта, ключевыми факторами успешного монтажа являются:

• Тщательное планирование и расчет нагрузок
• Использование качественных материалов
• Строгое соблюдение норм ПУЭ
• Правильная организация мест соединений

Часто задаваемые вопросы по подключению светильников

• Какой кабель лучше использовать для подключения? Рекомендуется использовать медный кабель ВВГнг-Ls сечением 1,5 мм². Он обеспечивает надежную работу системы и соответствует требованиям пожарной безопасности.
• Нужно ли устанавливать дополнительные автоматы защиты? Да, желательно установить автоматический выключатель на 10А для защиты группы освещения. Это особенно актуально при подключении мощных светильников.
• Можно ли подключить светильники без распределительных коробок? Технически возможно, но это противоречит правилам ПУЭ и затрудняет последующее обслуживание системы.

Практические выводы и рекомендации

Подключение четырех точечных светильников от одного провода – вполне выполнимая задача даже для начинающего мастера. Главное – строго следовать правилам безопасности и использовать качественные материалы. При правильном подходе такая система прослужит долгие годы без нареканий. Важно помнить о необходимости предварительного расчета нагрузок и выбора подходящего сечения кабеля.
