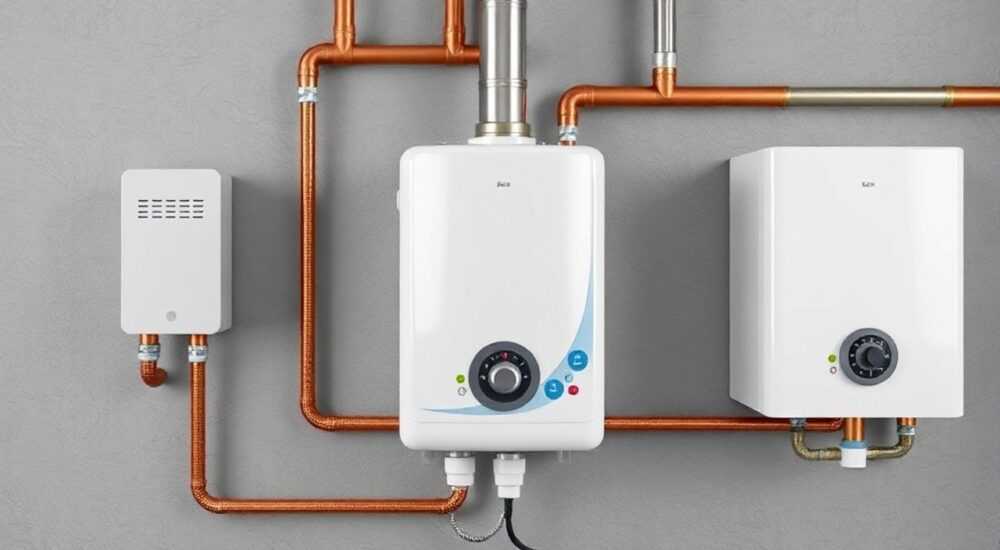

Как подключить бак косвенного нагрева к двухконтурному котлу

Подключение бака косвенного нагрева к двухконтурному котлу — это эффективный способ увеличить объем горячей воды в доме и обеспечить стабильное ГВС, особенно при высоком потреблении. Основная идея заключается в использовании теплоносителя от котла для нагрева воды в накопительном баке через внутренний змеевик. Главная рекомендация: подключайте бак через гидравлическую стрелку или коллектор, чтобы избежать конфликтов между системами отопления и ГВС, и обязательно используйте трехходовой клапан с погодозависимой автоматикой для оптимального распределения тепла.

Зачем нужен бак косвенного нагрева

Двухконтурные котлы обеспечивают одновременно отопление и горячее водоснабжение, но при активном использовании ГВС (например, душ + ванна + посудомоечная машина) их производительности может не хватить. В таких случаях температура воды падает, а котел работает на пределе. Бак косвенного нагрева решает эту проблему, аккумулируя большой объем горячей воды (от 100 до 300 литров), который нагревается за счет теплоносителя от котла.

Такая система особенно актуальна в домах площадью от 150 м², где живет более 3–4 человек. Накопительный бак позволяет «разгрузить» котел: он нагревает воду постепенно, в фоновом режиме, а не по требованию. Это снижает износ оборудования и повышает комфорт. Кроме того, бак можно использовать как гидроаккумулятор, стабилизируя давление в системе отопления.

Бак косвенного нагрева — это не просто емкость, а часть интеллектуальной системы энергосбережения. Современные модели оснащены термостатами, датчиками температуры, антикоррозийными анодами и многослойной теплоизоляцией, что снижает потери тепла до 1–2 °C в сутки.

Принцип работы системы

Бак косвенного нагрева представляет собой утепленную емкость с внутренним змеевиком — медной трубкой, по которой циркулирует теплоноситель от котла. Когда в баке падает температура воды, датчик подает сигнал на контроллер, и котел запускается в режиме приоритета ГВС. Теплоноситель проходит через змеевик, передавая тепло воде в баке.

Процесс нагрева занимает от 20 минут до 2 часов в зависимости от мощности котла, объема бака и разницы температур. После достижения заданной температуры (обычно 55–60 °C) котел отключается, а бак сохраняет тепло благодаря качественной изоляции. При расходе горячей воды холодная вода поступает снизу, и цикл повторяется.

Важно понимать, что двухконтурный котел должен иметь функцию управления приоритетом ГВС. Без нее котел не сможет корректно переключаться между контурами, что приведет к перебоям в отоплении или недостаточному нагреву воды.

Как работает приоритет ГВС

Когда система определяет необходимость нагрева воды в баке, она временно приостанавливает подачу тепла в систему отопления. Это достигается через управление насосами и трехходовым клапаном. После завершения цикла нагрева котел возвращается к обогреву помещений.

• Датчик температуры в баке фиксирует снижение температуры ниже заданного порога.
• Контроллер отправляет сигнал котлу на запуск режима ГВС.
• Трехходовой клапан переключает поток теплоносителя на контур бака.
• Насос ГВС включается, начинается циркуляция через змеевик.
• После нагрева бака котел возвращается к основному режиму.

Подготовка к подключению

Перед началом работ необходимо провести техническую оценку совместимости оборудования. Не все двухконтурные котлы могут эффективно работать с баком косвенного нагрева. Ключевые параметры: мощность котла, наличие внешнего управления ГВС, тип автоматики и возможность подключения дополнительных насосов.

Рекомендуется, чтобы мощность котла была не менее 24 кВт при баке 150 л. Меньшая мощность приведет к длительному нагреву и перегрузке котла. Также проверьте, есть ли у котла свободные выходы для подключения насоса ГВС и датчика температуры бака. Если таких выходов нет — потребуется внешний контроллер или модуль управления.

Необходимые компоненты:

• Бак косвенного нагрева подходящего объема
• Циркуляционный насос для контура ГВС (например, Grundfos UPS)
• Трехходовой смесительный клапан с термоголовкой
• Группа безопасности для бака (предохранительный клапан, манометр)
• Трубопроводы, фитинги, теплоизоляция
• Датчик температуры и провода для подключения к котлу/контроллеру

Схемы подключения бака к котлу

Существует несколько способов интеграции бака в систему. Выбор зависит от типа котла, наличия автоматики и планировки дома.

Схема 1: Прямое подключение через трехходовой клапан

Наиболее распространенный и надежный вариант. Трехходовой клапан устанавливается на выходе котла и перенаправляет теплоноситель либо в систему отопления, либо в контур бака. Управление — от термостата бака.

Схема 2: Через гидравлическую стрелку

Оптимально для сложных систем с несколькими контурами. Гидрострелка выравнивает давление и позволяет каждому насосу работать независимо. Котловой насос циркулирует теплоноситель в первичном контуре, а насос ГВС — во вторичном, через бак.

Это решение исключает «перетекание» потоков и защищает котел от гидравлических ударов. Особенно важно при использовании насосов разной производительности.

Схема 3: С внешним контроллером

Если котел не поддерживает приоритет ГВС, можно использовать внешний контроллер (например, Ladder, Euroster). Он управляет насосами и клапанами на основе показаний датчиков, обеспечивая приоритет нагрева бака.

Такой подход гибкий, но требует знаний в настройке автоматики. Подходит для продвинутых пользователей или при модернизации старых систем.

Монтаж и наладка системы

Установку лучше доверить специалисту, но при наличии опыта можно выполнить самостоятельно. Работы проводятся в следующем порядке:

1. Установите бак в выбранном месте (подвал, котельная), обеспечив доступ для обслуживания и зазор 10–15 см от стен.
2. Подключите патрубки: нижний — подача холодной воды, верхний — подача горячей. Подключите группу безопасности к верхнему штуцеру.
3. Соберите контур ГВС: установите насос, трехходовой клапан, фильтр грубой очистки, воздухоотводчик.
4. Подключите электрические провода: датчик температуры к котлу или контроллеру, насос — к соответствующей клемме.
5. Заполните систему водой, удалите воздух, проверьте на утечки.
6. Настройте термостат: установите температуру нагрева 55–60 °C, температуру включения — 48–50 °C.

После запуска проверьте работу системы в разных режимах: при включении отопления, при запросе ГВС, при одновременной нагрузке. Убедитесь, что котел корректно переключается и не блокируется.

Частые ошибки и как их избежать

Даже при правильной схеме монтажа типичные просчеты могут привести к неэффективной работе или поломке оборудования.

• Отсутствие приоритета ГВС. Котел пытается греть и дом, и воду одновременно, перегружается и отключается. Решение — настройка приоритета в меню котла или установка внешнего контроллера.
• Неправильный подбор насоса. Слишком слабый насос не обеспечит циркуляцию, слишком мощный — создаст избыточное давление. Используйте насос класса A с регулировкой скорости.
• Игнорирование гидравлической стрелки. При нескольких контурах возникает дисбаланс. Гидрострелка решает проблему.
• Отсутствие теплоизоляции труб. Потери тепла до 20%. Обязательно утепляйте все участки контура ГВС.
• Подключение бака без группы безопасности. Опасно! При закипании давление может разорвать бак. Установка предохранительного клапана — обязательна.

Экспертное мнение

Вопросы и ответы

Заключение

Подключение бака косвенного нагрева к двухконтурному котлу — это разумное решение для повышения комфорта и эффективности системы отопления. Правильно спроектированная и смонтированная система обеспечивает стабильную подачу горячей воды, снижает нагрузку на котел и экономит энергоресурсы.

• Выбирайте объем бака исходя из числа жильцов — 40–50 л на человека.
• Обязательно используйте приоритет ГВС и трехходовой клапан.
• Гидравлическая стрелка необходима при сложных системах.
• Регулярное обслуживание продлевает срок службы бака до 15 лет.
• Современные решения с автоматикой делают систему полностью автономной.
