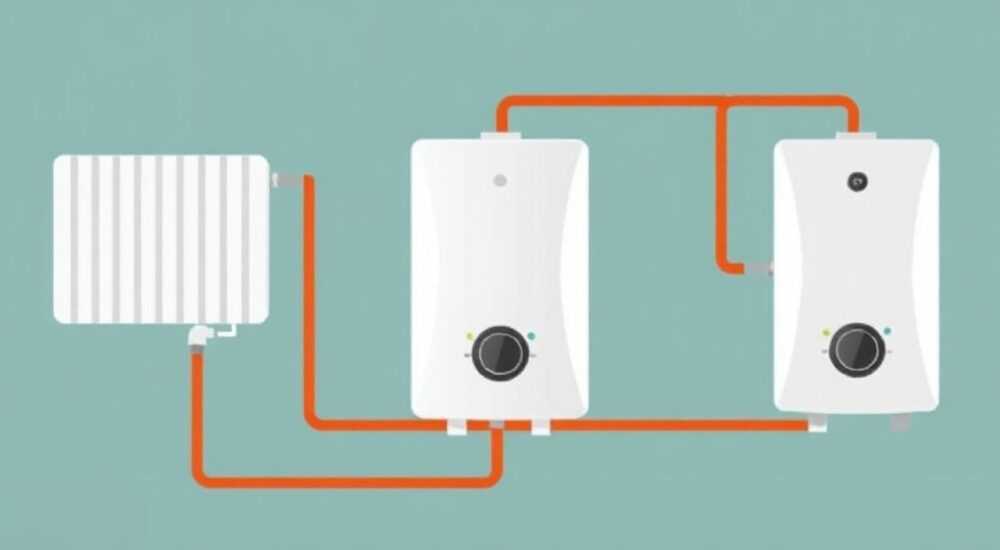

Как подключить бойлер к газовому котлу

Газовый котел — это эффективный источник отопления и горячего водоснабжения в частных домах и квартирах. Однако при высоком потреблении горячей воды вода из котла может не успевать нагреваться, особенно если используется проточный режим. В таких случаях оптимальным решением становится подключение бойлера к газовому котлу. Бойлер косвенного нагрева позволяет накапливать большой объем горячей воды, обеспечивая комфортное пользование душем, ванной и кухонной мойкой даже при одновременном включении нескольких точек водоразбора. Такая система повышает энергоэффективность, снижает нагрузку на котел и продлевает его срок службы.

Принцип работы бойлера косвенного нагрева

Бойлер косвенного нагрева — это накопительный водонагреватель, который не имеет собственного ТЭНа или газовой горелки. Он нагревает воду за счет тепла, поступающего от внешнего источника — в данном случае от газового котла. Теплоноситель из котла циркулирует по змеевику внутри бака, передавая тепло воде, которая затем используется для бытовых нужд.

Процесс нагрева происходит в два этапа: сначала котел работает на обогрев помещения, а когда температура достигает заданного уровня, автоматика переключает его на нагрев бойлера. Это возможно благодаря наличию двух контуров в современных котлах — отопления и ГВС. Управление осуществляется через термостат и трехходовой клапан.

Такой подход позволяет максимально эффективно использовать энергию газа. По данным НИУ МЭИ, КПД систем с бойлерами косвенного нагрева на 15–20% выше, чем у проточных систем. Кроме того, вода в бойлере остается горячей длительное время благодаря качественной теплоизоляции.

Виды бойлеров для подключения к газовому котлу

Перед подключением необходимо выбрать подходящий тип бойлера. Существует несколько разновидностей, различающихся по конструкции, объему и способу установки.

• Настенные бойлеры — компактные модели объемом до 150 литров. Подходят для квартир и небольших домов. Устанавливаются рядом с котлом.
• Напольные бойлеры — емкости от 150 до 1000 литров. Используются в больших коттеджах с высоким потреблением горячей воды.
• С рециркуляцией — оснащены дополнительным насосом, поддерживающим постоянную температуру в трубах. Удобны, но требуют сложной разводки.
• Без рециркуляции — классический вариант, где вода в трубах остывает, пока не будет открыт кран.

Кроме того, бойлеры могут иметь один или два змеевика. Двухзмеевиковые модели позволяют подключать два источника тепла — например, газовый котел и солнечный коллектор. Это повышает автономность системы.

Выбор места установки и подготовка инженерных систем

Правильное расположение бойлера критически важно для эффективной работы всей системы. Оптимально размещать его в непосредственной близости от газового котла — это минимизирует потери тепла и упрощает подключение.

При выборе места учитываются следующие факторы:

• Наличие свободного пространства для обслуживания (минимум 50 см с каждой стороны).
• Прочность пола (особенно для напольных моделей массой свыше 200 кг).
• Доступ к дренажу и возможность слива воды при ремонте.
• Отсутствие прямого воздействия влаги и химических веществ.

Перед монтажом необходимо проверить состояние трубопроводов, расширительного бака и циркуляционного насоса. Система отопления должна быть герметичной, а давление — в пределах 1,2–1,8 бар. Также рекомендуется установить фильтр грубой очистки на подачу холодной воды.

Схемы подключения бойлера к котлу

Существует несколько основных схем подключения, выбор которых зависит от типа котла, количества контуров и потребностей пользователя.

Одноконтурный котел с внешним бойлером

Наиболее распространенная схема. Котел подключается к системе отопления и бойлеру через трехходовой клапан. При необходимости нагрева ГВС клапан переключает поток теплоносителя на змеевик бойлера.

1. Котел выдает теплоноситель при температуре 60–75 °C.
2. Трехходовой клапан направляет его в змеевик бойлера.
3. Циркуляционный насос обеспечивает движение теплоносителя.
4. После нагрева воды клапан возвращается в режим отопления.

Двухконтурный котел с приоритетом ГВС

В таких котлах уже есть встроенный контур ГВС, но его мощности может не хватать. Подключение внешнего бойлера позволяет повысить объем и стабильность подачи горячей воды.

Важно настроить приоритет: при открытии крана с горячей водой котел должен временно прекращать подачу тепла в радиаторы. Это делается через меню управления котла.

Система с рециркуляцией

Используется в больших домах, где расстояние от бойлера до точек водоразбора превышает 10 метров. Дополнительный насос постоянно циркулирует горячую воду по замкнутому контуру, исключая ожидание при открытии крана.

Распространённые ошибки и как их избежать

Даже при правильной схеме подключения система может работать неэффективно из-за типичных ошибок монтажа и настройки.

• Отсутствие воздухоотводчика — приводит к завоздушиванию змеевика и снижению теплоотдачи. Обязательно устанавливайте автоматический воздухоотводчик на верхней точке контура.
• Неправильный подбор насоса — слабый насос не обеспечит достаточный поток, а слишком мощный — создаст шум и износ. Выбирайте насос с производительностью 1,5–2 м³/ч для стандартного бойлера.
• Игнорирование группы безопасности — на баке бойлера должна быть группа безопасности: предохранительный клапан, термометр и манометр. Без них эксплуатация опасна.
• Подключение без обратного клапана — может произойти обратный ток теплоносителя, что нарушит работу котла.

Монтаж и пусконаладочные работы

Монтаж бойлера — ответственный процесс, требующий соблюдения технических норм и последовательности действий.

Пошаговая инструкция

1. Зафиксируйте бойлер на стене или полу согласно инструкции производителя.
2. Подключите холодную воду через фильтр и обратный клапан.
3. Подсоедините трубопроводы отопления: подачу и обратку к змеевику.
4. Установите группу безопасности на патрубок бойлера.
5. Подключите дренажный шланг к канализации.
6. Заполните систему водой, удалите воздух через воздухоотводчики.
7. Проверьте герметичность всех соединений.
8. Настройте автоматику котла на приоритет ГВС.

После запуска системы наблюдайте за температурой и давлением в течение первых 24 часов. Убедитесь, что бойлер нагревается до заданной температуры, а котел корректно переключается между режимами.

Если используется рециркуляция, настройте насос на низкую скорость и подключите к таймеру. Например, включение на 10 минут каждые 2 часа в дневное время.

Экспертное мнение

По её словам, ключевой тренд — цифровизация. Современные бойлеры и котлы поддерживают Wi-Fi-управление, позволяя контролировать температуру и режимы работы с телефона. Это помогает оптимизировать энергопотребление и избежать простоев.

Вопросы и ответы

Заключение

Подключение бойлера к газовому котлу — это разумное решение для повышения комфорта и эффективности системы отопления. Оно позволяет обеспечить стабильную подачу горячей воды, снизить нагрузку на котел и сэкономить на энергоресурсах в долгосрочной перспективе.

• Бойлер косвенного нагрева эффективно использует тепло от газового котла.
• Настенные модели подходят для малых помещений, напольные — для больших домов.
• Обязательно используйте трехходовой клапан и группу безопасности.
• Регулярно обслуживайте систему: проверяйте анод, давление и теплоизоляцию.
• Цифровое управление и рециркуляция повышают комфорт и энергоэффективность.
