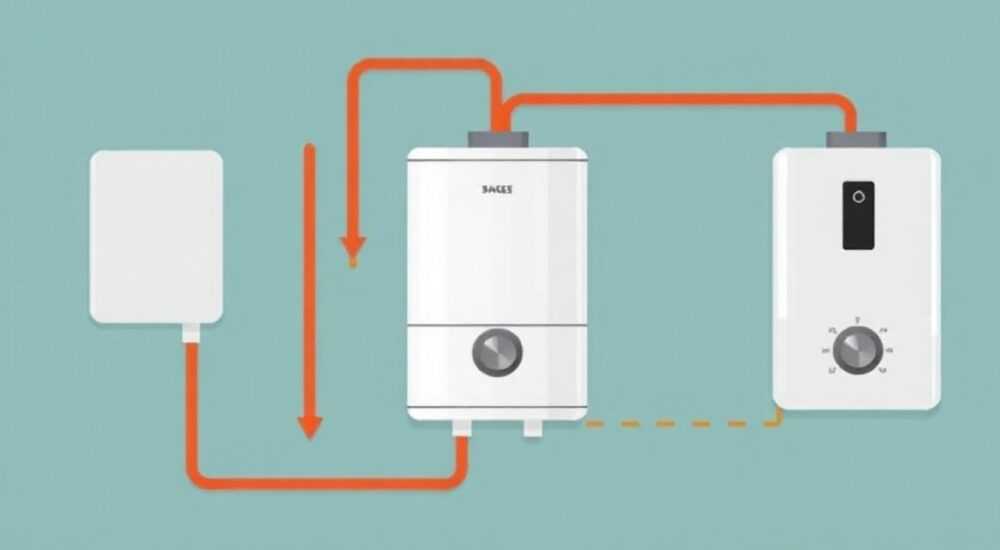

Как подключить бойлер к котлу отопления

В частных домах и коттеджах всё чаще владельцы стремятся совместить эффективное отопление с постоянным доступом к горячей воде. Одним из решений становится подключение бойлера к существующему котлу отопления — это позволяет использовать уже имеющуюся систему для приготовления ГВС без установки дополнительного оборудования. Такая интеграция особенно актуальна для настенных газовых котлов, которые не обладают функцией проточного нагрева или имеют ограниченную производительность.

Подключить бойлер к котлу отопления можно двумя основными способами: через вторичный контур (в случае двухконтурного котла) или через внешний контур ГВС с использованием трехходового клапана и насоса. Главная рекомендация — выбирать бойлер косвенного нагрева, совместимый по параметрам с вашим котлом, и соблюдать правила монтажа, чтобы избежать снижения КПД и перегрузки системы.

Содержание статьи:

Как работает бойлер косвенного нагрева
Виды подключения бойлера к котлу
Популярные схемы подключения
Необходимое оборудование и материалы
Шаг за шагом: практическая инструкция
Подготовка и планирование
Монтаж оборудования
Подключение автоматики
Пусконаладочные работы
Распространённые ошибки и как их избежать
Экспертное мнение
Вопросы и ответы
Заключение

Как работает бойлер косвенного нагрева

Бойлер косвенного нагрева — это накопительный водонагреватель, который использует теплоноситель от отопительного котла для нагрева воды внутри бака. В отличие от электрических бойлеров, он не имеет собственного ТЭНа. Нагрев происходит через змеевик — внутренний теплообменник, по которому циркулирует горячий теплоноситель из системы отопления.

Когда температура в баке падает ниже заданного уровня, автоматика включает циркуляционный насос, направляя теплоноситель через змеевик. После достижения нужной температуры (обычно 55–60 °C) система отключается. Благодаря хорошей теплоизоляции, вода сохраняет тепло до 48 часов.

Такой принцип работы делает бойлер косвенного нагрева энергоэффективным решением, особенно если котёл работает на газе или твёрдом топливе. Он снижает нагрузку на электросеть и позволяет использовать дешёвое теплоносительное отопление для подготовки ГВС.

Полезно знать: Многие современные котлы поддерживают приоритет ГВС — при запросе горячей воды они временно приостанавливают отопление и полностью направляют мощность на нагрев бойлера.

Виды подключения бойлера к котлу

Существует несколько способов интеграции бойлера в систему отопления, выбор которых зависит от типа котла, его функциональности и архитектуры системы.

Первый вариант — прямое подключение к одноконтурному котлу с внешним контроллером. Здесь используется трёхходовой клапан, управляющий потоком теплоносителя между системой отопления и бойлером. Управление осуществляется через комнатный термостат или специализированный модуль.

Второй вариант — использование двухконтурного котла с возможностью подключения внешнего бойлера. Некоторые модели позволяют отключить проточный нагрев и перевести котёл в режим работы только с бойлером, что увеличивает срок службы теплообменника.

Третий вариант — гибридная схема с буферной ёмкостью. Применяется в сложных системах с несколькими источниками тепла (например, котёл + солнечные коллекторы). Бойлер подключается к буферу, а не напрямую к котлу, что обеспечивает стабильную температуру и защиту от перегрева.

«При выборе схемы подключения ориентируйтесь на технический паспорт котла. Если в нём указано “поддержка бойлера ГВС” — значит, реализация возможна без сторонних контроллеров.» — Алексей Морозов, инженер-теплотехник, 12 лет опыта

Схема	Преимущества	Недостатки	Рекомендуемая площадь дома
С трёхходовым клапаном	Простота монтажа, низкая стоимость	Нет одновременной работы отопления и ГВС	до 120 м²
С двумя насосами	Одновременная работа контуров	Выше стоимость и сложность настройки	100–200 м²
С гидравлической стрелкой	Стабильность, масштабируемость	Высокая цена, занимает много места	от 180 м²

Необходимое оборудование и материалы

Для корректного подключения бойлера к котлу понадобится комплекс компонентов, обеспечивающих безопасность, эффективность и долговечность системы.

В первую очередь — сам бойлер косвенного нагрева подходящего объёма. Для семьи из 3–4 человек оптимально 150–200 литров. Также требуется циркуляционный насос (лучше с модуляцией), трёхходовой клапан (если используется схема с приоритетом), группа безопасности для бойлера (предохранительный клапан, манометр, воздухоотводчик).

Обязательны средства автоматизации: комнатный термостат с функцией управления ГВС, либо отдельный контроллер. Для защиты от перегрева — датчик температуры в бойлере и, желательно, смесительный узел с термостатической головкой.

Из материалов: трубы (лучше металлопластик или PEX), фитинги, крепления, теплоизоляция для трубопроводов, электрокабели для подключения насоса и датчиков.

Полезно знать: Не экономьте на группе безопасности. Перегрев бойлера может привести к разрыву бака и затоплению помещения.

Шаг за шагом: практическая инструкция

Подготовка и планирование

Определите место установки бойлера — рядом с котлом, с доступом для обслуживания и дымоходом (если котёл дымоходный).
Проверьте мощность котла: она должна быть на 20–30% выше, чем требуемая для нагрева бойлера. Например, для бойлера 150 л нужен котёл от 24 кВт.
Выберите схему подключения, исходя из типа котла и потребностей.

Монтаж оборудования

Установите бойлер на ровную поверхность, закрепите анкерами.
Подключите вход холодной воды (через обратный клапан и фильтр грубой очистки).
Подключите выход горячей воды к разводке ГВС дома.
Подсоедините трубопроводы теплоносителя: «подача» от котла — на нижний патрубок змеевика, «обратка» — на верхний.
Установите группу безопасности на патрубок T&P (температура и давление).

Подключение автоматики

Подключите датчик температуры к контроллеру или термостату.
Настройте приоритет ГВС в меню котла (если поддерживается).
Подайте питание на циркуляционный насос через реле управления.
Проверьте полярность подключения насоса и правильность направления потока.

Пусконаладочные работы

Заполните систему теплоносителем, удалите воздух через воздухоотводчики.
Проверьте все соединения на утечки.
Включите котёл, запустите режим нагрева бойлера.
Убедитесь, что насос включается при падении температуры в бойлере.
Откалибруйте время нагрева и температурные пороги.

«Перед запуском обязательно проверьте, чтобы в бойлере была вода. Запуск сухого змеевика может привести к деформации и выходу из строя.» — Сергей Ковалёв, монтажник систем отопления, 9 лет опыта

Распространённые ошибки и как их избежать

Одна из самых частых ошибок — несоответствие мощности котла и объёма бойлера. Слишком маленький котёл будет долго нагревать воду, а большой — часто включаться, снижая КПД.

Вторая ошибка — отсутствие циркуляции ГВС. Без рециркуляционного насоса первые литры горячей воды будут холодными, что неудобно для пользователей. Особенно важно это в больших домах.

Третья — игнорирование защиты от извести. Жёсткая вода быстро покрывает змеевик накипью, снижая теплоотдачу. Решение — установка фильтра умягчения воды на входе в бойлер.

Четвёртая — неправильная настройка приоритета. Если ГВС не имеет приоритета, вода в бойлере может не успевать нагреваться. Но чрезмерный приоритет приведёт к переохлаждению дома.

Ошибка	Последствия	Решение
Малая мощность котла	Долгий нагрев, недостаток ГВС	Расчёт тепловой нагрузки перед покупкой
Нет группы безопасности	Риск взрыва при перегреве	Обязательная установка клапана 7 бар
Отсутствие рециркуляции	Холодная вода при открытии крана	Добавить насос рециркуляции
Неправильная изоляция труб	Потери тепла до 30%	Использовать качественную теплоизоляцию

Полезно знать: Современные бойлеры оснащаются антикоррозийными анодами (магниевыми или титановыми). Их нужно проверять и заменять раз в 2–3 года.

Экспертное мнение

«За последние годы наблюдается рост интереса к комбинированным системам. Особенно популярны решения с погодозависимой автоматикой: котёл сам регулирует температуру теплоносителя в зависимости от улицы и потребности в ГВС. Это повышает комфорт и экономит до 15% топлива.» — Анна Петрова, системный инженер, SmartHome Lab

Ещё один тренд — интеграция с умным домом. Через приложение можно контролировать температуру в бойлере, запускать подогрев перед приездом, получать уведомления о неисправностях. Такие системы особенно удобны для загородных домов, где владелец бывает не каждый день.

Также эксперты отмечают рост популярности бойлеров с двойным змеевиком — один от котла, второй от солнечного коллектора. Это позволяет использовать бесплатное тепло летом и снизить расход газа на 30–40%.

Вопросы и ответы

Можно ли подключить бойлер к напольному твердотопливному котлу?

Да, можно. Однако из-за инерционности таких котлов рекомендуется использовать буферную ёмкость. Это позволит аккумулировать тепло и избежать перегрева при остановке котла.

Нужен ли отдельный насос для бойлера?

В большинстве схем — да. Даже если котёл имеет встроенный насос, отдельный насос для контура ГВС обеспечивает стабильную циркуляцию и предотвращает смешивание потоков.

Сколько времени нагревается бойлер?

В среднем 30–60 минут для 150-литровой ёмкости при котле 24–30 кВт. Точное время зависит от разницы температур и состояния теплообменника.

Можно ли использовать электрический ТЭН как резерв?

Да, многие бойлеры имеют патрубок для встраиваемого ТЭНа. Это полезно при длительных отключениях газа или ремонте котла.

Как часто нужно обслуживать бойлер?

Раз в год — проверка анода, промывка бака, диагностика группы безопасности. Раз в 3 года — замена магниевого анода.

Заключение

Подключение бойлера к котлу отопления — это разумное решение для тех, кто хочет повысить комфорт и эффективность системы отопления. Оно позволяет получать стабильный поток горячей воды, не перегружая электросеть и используя уже имеющееся оборудование.

Главное — правильно выбрать схему подключения, рассчитать мощность и не пренебрегать средствами безопасности и автоматизации. Грамотный монтаж и настройка обеспечат долгий срок службы и экономию на эксплуатации.

Интеграция бойлера в систему отопления — это не просто модернизация, а переход на новый уровень энергоэффективности и комфорта.

Используйте бойлер косвенного нагрева, совместимый с вашим котлом.
Обеспечьте приоритет ГВС и установите группу безопасности.
Рассчитывайте мощность котла с запасом 20–30%.
Добавьте рециркуляцию ГВС для мгновенного доступа к горячей воде.
Проводите ежегодное обслуживание для продления срока службы.
