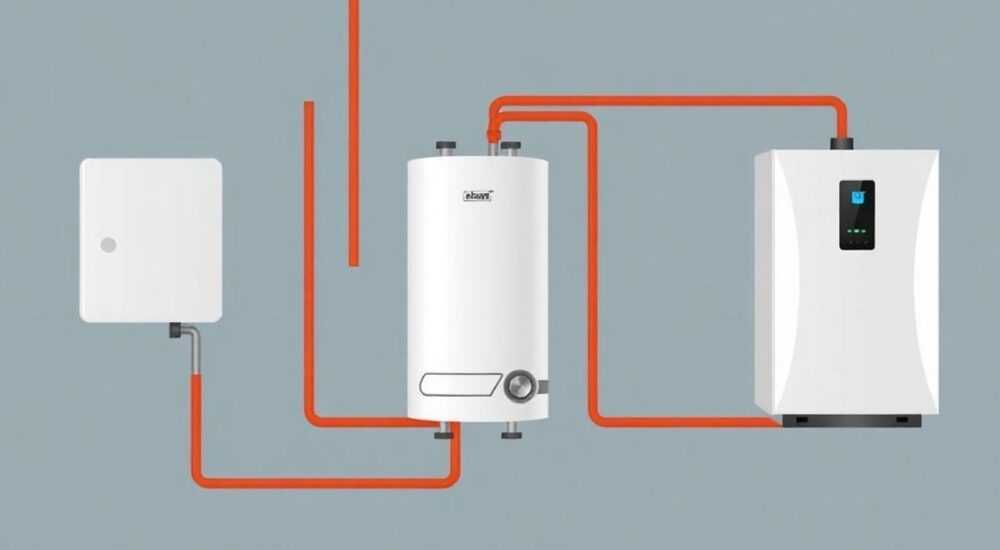

Как подключить бойлер косвенного нагрева к двухконтурному газовому котлу

Подключение бойлера косвенного нагрева к двухконтурному газовому котлу — это эффективный способ обеспечить стабильное и обильное горячее водоснабжение в доме, особенно если стандартной производительности котла недостаточно. Такая система позволяет накапливать большой объём горячей воды, снижая нагрузку на отопительное оборудование и повышая комфорт. Главное — правильно организовать подключение с учётом режимов работы котла, гидравлики системы и потребностей семьи.

Принцип работы бойлера косвенного нагрева

Бойлер косвенного нагрева — это ёмкость для хранения воды, внутри которой расположен теплообменник (змеевик), подключённый к источнику тепла — в данном случае к газовому котлу. Горячий теплоноситель от котла циркулирует по змеевику, передавая тепло воде в баке. В результате вода нагревается без прямого контакта с теплоносителем, что исключает её загрязнение и коррозию.
Работа бойлера полностью зависит от температуры теплоносителя. Когда пользователь открывает кран с горячей водой, датчик температуры в бойлере фиксирует падение и отправляет сигнал котлу на запуск режима ГВС. Однако в двухконтурных котлах уже есть встроенный теплообменник для нагрева воды «на лету». Поэтому важно понимать, как совместить два этих процесса.
Главное отличие бойлера косвенного нагрева от проточного нагрева — аккумуляция. Он может накапливать 100–300 литров горячей воды, что особенно полезно для больших семей или частых водоразборов. Это снижает количество циклов включения котла и увеличивает его ресурс.

Когда целесообразно использовать бойлер?

• Если в доме более трёх человек и наблюдается высокий расход горячей воды.
• Если двухконтурный котёл не справляется с одновременным открытием нескольких кранов.
• Если вы хотите снизить нагрузку на котёл за счёт более равномерного графика работы.
• Если у вас есть возможность использовать ночное тарифное электричество (в комбинированных системах).

Возможность подключения к двухконтурному котлу: технические аспекты

Не все двухконтурные котлы одинаково подходят для подключения внешнего бойлера. Современные модели большинства брендов (Buderus, Viessmann, Vaillant, Protherm, Bosch) имеют специальный режим «приоритет ГВС» и выход для управления насосом бойлера. Это делает интеграцию возможной и безопасной.
Однако важно проверить наличие следующих функций:

• Наличие терминала или входа для подключения комнатного термостата/бойлера.
• Поддержка режима приоритета ГВС (в этом режиме котёл временно приостанавливает отопление, пока бойлер не нагреется до заданной температуры).
• Выход для внешнего насоса (обычно обозначается как «Pump for DHW» или «DHW pump»).

Если котёл не поддерживает приоритет ГВС, подключение бойлера возможно, но с ограничениями. Например, будет происходить конфликт между контурами: котёл попытается греть и отопление, и бойлер одновременно, что приведёт к нестабильной работе и перерасходу газа.

Как определить, поддерживает ли котёл бойлер?

1. Откройте технический паспорт или руководство пользователя.
2. Найдите раздел «Функции» или «Технические характеристики».
3. Ищите ключевые слова: «подключение бойлера», «приоритет ГВС», «управление насосом бойлера».
4. Проверьте наличие цифрового интерфейса или модуля расширения (например, LGB20 у Buderus).

Если такой информации нет, свяжитесь с официальным представителем бренда или воспользуйтесь онлайн-конфигуратором на сайте производителя.

Основные схемы обвязки бойлера с двухконтурным котлом

Выбор схемы подключения зависит от типа котла, наличия насосов и предпочтений по гидравлике. Ниже рассмотрены три наиболее распространённые конфигурации.

Схема 1: Прямое подключение через трёхходовой клапан

Это самый распространённый вариант. Трёхходовой клапан переключает поток теплоносителя между контуром отопления и бойлером в зависимости от приоритета.
Принцип работы:

• При запросе горячей воды клапан перенаправляет весь поток от котла в змеевик бойлера.
• После достижения температуры бойлер отключается, клапан возвращается в исходное положение.
• Отопление возобновляется.

Преимущества:

• Эффективное использование тепла.
• Чёткое разделение контуров.
• Минимальный риск перегрева.

Недостатки:

• Требуется точная настройка клапана.
• Дополнительные затраты на комплектующие.

Схема 2: Подключение с рециркуляционным насосом

Используется, если в доме организована рециркуляция горячей воды. Насос поддерживает постоянную температуру в трубах, устраняя задержку при открытии крана.
Особенности:

• Насос работает только при наличии запроса на ГВС или по таймеру.
• Требует отдельного управления (часто через термостат или контроллер).
• Увеличивает энергопотребление, но повышает комфорт.

Схема 3: Подключение через гидрострелку (для сложных систем)

Применяется в коттеджах с несколькими контурами (отопление, тёплый пол, бойлер). Гидрострелка выравнивает давление и предотвращает взаимное влияние контуров.
Плюсы:

• Стабильная работа всех контуров.
• Защита котла от гидравлических ударов.
• Возможность масштабирования системы.

Минусы:

• Высокая стоимость и сложность монтажа.
• Требует много места в котельной.

Пошаговое руководство по подключению

Подключение бойлера требует планирования, подготовки инструментов и соблюдения последовательности действий. Ниже — пошаговый алгоритм для типовой схемы с трёхходовым клапаном.

1. Выберите место установки бойлера. Он должен находиться рядом с котлом, на ровной поверхности, с доступом для обслуживания. Расстояние до котла — не более 3 метров, чтобы минимизировать теплопотери.
2. Подготовьте инструменты и материалы: трубы (металлопластик или медь), фитинги, шаровые краны, обратные клапаны, группа безопасности для бойлера, насос (если требуется), трёхходовой клапан, кабели для подключения к автоматике.
3. Установите группу безопасности на бойлер: манометр, предохранительный клапан (обычно 6–7 бар), воздушный клапан. Это обязательное требование для любого накопительного водонагревателя.
4. Подключите холодную воду к входу бойлера. Обязательно установите запорный кран и фильтр грубой очистки. Это защитит внутренний бак от накипи и механических частиц.
5. Подключите контур теплоносителя. Подачу от котла — к нижнему патрубку змеевика, обратку — к верхнему. Это обеспечит максимальную скорость нагрева за счёт естественной конвекции.
6. Установите трёхходовой клапан на выходе из котла. Настройте его так, чтобы в обычном режиме теплоноситель шёл в отопление, а при запросе ГВС — переключался на бойлер.
7. Подключите насос ГВС (если предусмотрен). Он должен работать только при активации бойлера. Питание — через клеммы котла или внешний реле-модуль.
8. Настройте автоматику котла. Зайдите в меню, выберите режим «приоритет ГВС», установите температуру бойлера (обычно 55–60 °C), время нагрева и при необходимости — график работы.
9. Проверьте систему на утечки. Откройте все краны, заполните систему водой, удалите воздух. Включите котёл и проследите за работой в течение 30 минут.

Типичные ошибки и как их избежать

Даже опытные монтажники допускают ошибки при подключении бойлера. Ниже — самые распространённые проблемы и способы их решения.

Ошибка 1: Отсутствие приоритета ГВС

Если котёл не приостанавливает отопление при нагреве бойлера, вода будет греться медленно, а в радиаторах — остывать.
Решение: Активируйте режим приоритета в настройках котла. Если такой функции нет, установите внешнее реле или рассмотрите замену котла.

Ошибка 2: Неправильная циркуляция в змеевике

Подключение «подачи» к верхнему патрубку снижает эффективность нагрева на 30–40%.
Решение: Переподключите трубы — подача всегда к нижнему патрубку змеевика.

Ошибка 3: Отсутствие группы безопасности

Это нарушение правил безопасности. При закипании воды в бойлере возможен разрыв бака.
Решение: Установите группу безопасности до первого пуска.

Ошибка 4: Использование некачественных фитингов

Дешёвые пресс-фитинги или неподходящие уплотнители могут дать течь через несколько месяцев.
Решение: Используйте сертифицированные компоненты от проверенных производителей (Viega, Rehau, Uponor).

Экспертное мнение

Интеграция бойлера косвенного нагрева в систему с двухконтурным котлом оправдана, если потребление горячей воды превышает 150 литров в день. Современные котлы позволяют реализовать это без потери надёжности, но требуют грамотной настройки.
Ключевой фактор успеха — чёткая логика приоритетов. Без неё система будет работать нестабильно. Также важно учитывать объём бойлера: слишком большой — долго греется, слишком маленький — не решает проблему.
Рекомендуется использовать бойлеры с эмалированным или нержавеющим баком и антикоррозийным анодом. Это продлит срок службы оборудования до 10–15 лет.
Для повышения энергоэффективности можно добавить управление по таймеру или погодозависимую автоматику. Например, нагревать бойлер ночью, когда нагрузка на отопление минимальна.

Вопросы и ответы

Заключение

Подключение бойлера косвенного нагрева к двухконтурному газовому котлу — разумное решение для повышения комфорта и эффективности системы ГВС. Оно позволяет получать большой объём горячей воды без перегрузки котла и снижает зависимость от пиковых расходов.
Главное — выбрать правильную схему обвязки, убедиться в совместимости оборудования и выполнить монтаж с соблюдением всех норм безопасности. Особенно важны приоритет ГВС, качественная гидравлика и защита от перегрева.

• Проверьте поддержку приоритета ГВС в вашем котле перед покупкой бойлера.
• Используйте схему с трёхходовым клапаном или насосом для чёткого разделения контуров.
• Установите группу безопасности и фильтр на входе холодной воды.
• Настройте автоматику котла для оптимального режима работы.
• Проводите ежегодное обслуживание бойлера для долгой службы.
