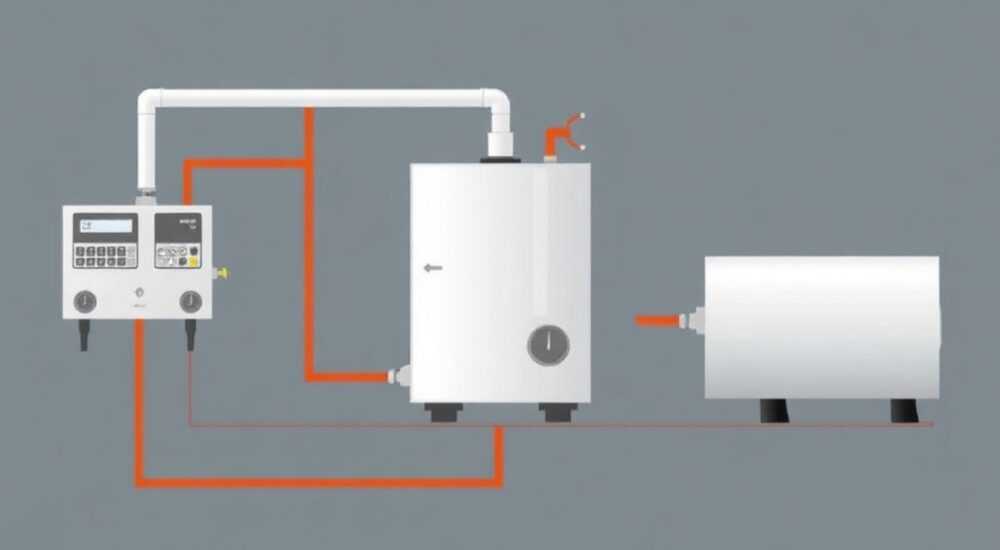

Как подключить бойлер косвенного нагрева к двухконтурному котлу схема

Подключение бойлера косвенного нагрева к двухконтурному котлу — это эффективное решение для обеспечения стабильного и объёмного горячего водоснабжения в частном доме. В отличие от встроенного проточного нагрева, который часто не справляется с высоким спросом на ГВС, внешний бак накопитель позволяет аккумулировать большое количество воды, подогревая её за счёт теплоносителя от котла. Это особенно актуально при одновременном использовании нескольких точек водоразбора: душа, кухонной мойки, ванны.

Зачем нужен бойлер косвенного нагрева при наличии двухконтурного котла?

Двухконтурный котёл одновременно отапливает помещение и нагревает воду для бытовых нужд. Однако его встроенный теплообменник ГВС имеет ограниченную мощность. При высоком расходе воды, например, при одновременной работе душа и мойки, температура падает, что вызывает дискомфорт. Бойлер косвенного нагрева решает эту проблему, обеспечивая запас горячей воды на 100–300 литров и более.
Накопительный бак использует теплоноситель из отопительного контура для нагрева воды. Когда заканчивается горячая вода, котёл переключается на приоритет ГВС, быстро восполняя запас. Это повышает комфорт, снижает нагрузку на котёл и уменьшает колебания температуры. Особенно полезно в домах с большой семьёй или сезонным увеличением числа гостей.
Кроме того, бойлер косвенного нагрева экономичнее в эксплуатации. Нагрев происходит в оптимальном режиме, без постоянных циклов включения/выключения. Современные модели оснащены термоизоляцией, позволяющей сохранять температуру до 72 часов. Это особенно важно при использовании твердотопливных или ночных тарифов.

Принцип работы и совместимость оборудования

Бойлер косвенного нагрева — это вертикальный или горизонтальный бак с внутренним змеевиком. Теплоноситель от котла циркулирует по змеевику, передавая тепло воде в баке. После достижения заданной температуры (обычно 55–60 °C) система отключается. Управление осуществляется через автоматику котла или внешний контроллер.
Совместимость с двухконтурным котлом зависит от нескольких факторов. Во-первых, котёл должен поддерживать функцию приоритета ГВС. Это означает, что при запросе горячей воды он временно приостанавливает отопление и направляет тепло на бойлер. Большинство современных моделей от Bosch, Vaillant, Buderus, Protherm и других имеют такой режим.
Во-вторых, мощность котла должна быть достаточной. Рекомендуется соотношение: мощность котла ≥ 1,2 × мощность змеевика бойлера. Например, для бойлера с змеевиком 30 кВт нужен котёл минимум на 36 кВт. Иначе нагрев будет слишком долгим. Также важно проверить давление в системе — оно должно соответствовать параметрам бойлера (обычно до 6 бар).

Схемы подключения бойлера косвенного нагрева

Существует несколько основных схем подключения бойлера к двухконтурному котлу. Выбор зависит от конфигурации системы, наличия насосов и типа автоматики.
Первая и самая распространённая — последовательное подключение через трёхходовой клапан. Котёл подаёт теплоноситель на отопление, а при запросе ГВС клапан переключает поток на змеевик бойлера. Эта схема проста, надёжна и подходит для большинства стандартных систем.
Вторая — параллельная схема с гидрострелкой и двумя насосами. Отдельный насос обслуживает контур бойлера, второй — отопление. Это позволяет работать обоим контурам независимо. Подходит для сложных систем с несколькими потребителями тепла. Требует больше компонентов, но обеспечивает лучшую гидравлическую устойчивость.
Третья — подключение через коллекторный узел. Используется в домах с распределённой разводкой. Позволяет интегрировать бойлер в единую систему управления. Часто применяется с погодозависимой автоматикой.

Шаги подключения по схеме с трёхходовым клапаном

1. Установите бойлер на подготовленное место с доступом для обслуживания.
2. Подключите трубопроводы ГВС: подача холодной воды снизу, отбор горячей — сверху.
3. Подключите контур змеевика: подача теплоносителя — снизу, обратка — сверху (по диагонали).
4. Установите трёхходовой клапан на выходе из котла.
5. Подключите насос ГВС на подаче к бойлеру.
6. Установите группу безопасности: манометр, воздухоотводчик, предохранительный клапан (3 бара).
7. Подключите датчик температуры бойлера к котлу или контроллеру.
8. Заполните систему, удалите воздух, проверьте на утечки.

Этапы монтажа и настройки системы

Монтаж начинается с выбора места. Бойлер должен находиться близко к котлу, чтобы минимизировать потери тепла. Расстояние — не более 5 метров. Пол должен выдерживать вес заполненного бака (до 300 кг для 200-литровой модели). Не допускается установка на деревянные перекрытия без усиления.
Гидравлическая обвязка выполняется медными или металлопластиковыми трубами диаметром 15–20 мм. Все соединения герметизируются льном с уплотнителем или фум-лентой. Обязательно установите шаровые краны на всех линиях для обслуживания.
Автоматика настраивается через меню котла. Активируется режим «бойлер» или «приоритет ГВС». Задаётся температура нагрева (рекомендуется 58–60 °C для профилактики легионеллы). Время нагрева зависит от объёма: 200-литровый бак при 30-кВт змеевике нагревается за 30–40 минут.
После запуска система проходит тестовый цикл. Проверяется работа насоса, клапана, срабатывание датчика. Температура в бойлере должна достигать заданного значения, после чего котёл переходит в режим ожидания. При водоразборе давление в системе ГВС падает, но не должно опускаться ниже 1,5 бар.

Типичные ошибки и как их избежать

Одна из самых частых ошибок — отсутствие приоритета ГВС в настройках котла. В результате бойлер нагревается медленно или не достигает нужной температуры. Решение — проверить меню котла и активировать режим.
Другая ошибка — неправильная ориентация подключения змеевика. Подача и обратка должны быть по диагонали: подача снизу, обратка сверху. Иначе возникают «мёртвые зоны», и вода прогревается неравномерно.
Третья — отсутствие группы безопасности. Без предохранительного клапана при перегреве возможен взрыв бака. Это грубое нарушение норм безопасности. Клапан обязательно подключается к канализации через сливной патрубок.
Четвёртая — использование слишком длинных трубопроводов без теплоизоляции. Потери тепла могут достигать 15%, а время нагрева увеличивается вдвое. Решение — применять изолированные трубы или скорлупу.

Экспертное мнение

Современные двухконтурные котлы хорошо адаптированы для работы с бойлерами косвенного нагрева. Производители предлагают готовые комплекты с предустановленной автоматикой. Например, модели от Viessmann или Nefit имеют встроенные алгоритмы управления, которые оптимизируют циклы нагрева в зависимости от потребления.
Важно понимать: бойлер — это не просто ёмкость, а часть интеллектуальной системы. С интеграцией с умным домом можно настраивать нагрев на вечернее время, когда семья дома, или отключать его при отъезде. Это даёт дополнительную экономию до 10%.
Также растёт популярность комбинированных систем: бойлер + солнечные коллекторы. Летом до 70% энергии для ГВС поступает от солнца. Зимой работает котёл. Такие решения уже используются в 40% новых загородных домов в Центральной России.

Вопросы и ответы

Заключение

Подключение бойлера косвенного нагрева к двухконтурному котлу — это логичное развитие системы отопления для повышения комфорта и энергоэффективности. Правильно собранная и настроенная система обеспечивает стабильное горячее водоснабжение даже при пиковых нагрузках.

• Бойлер косвенного нагрева решает проблему нехватки горячей воды в двухконтурных котлах.
• Требуется схема с трёхходовым клапаном или отдельным насосом и поддержка приоритета ГВС.
• Обязательно установите группу безопасности и настройте автоматику котла.
• Регулярное обслуживание (анод, промывка) продлевает срок службы бака до 15 лет.
• Интеграция с умным домом и солнечными коллекторами повышает эффективность системы.
