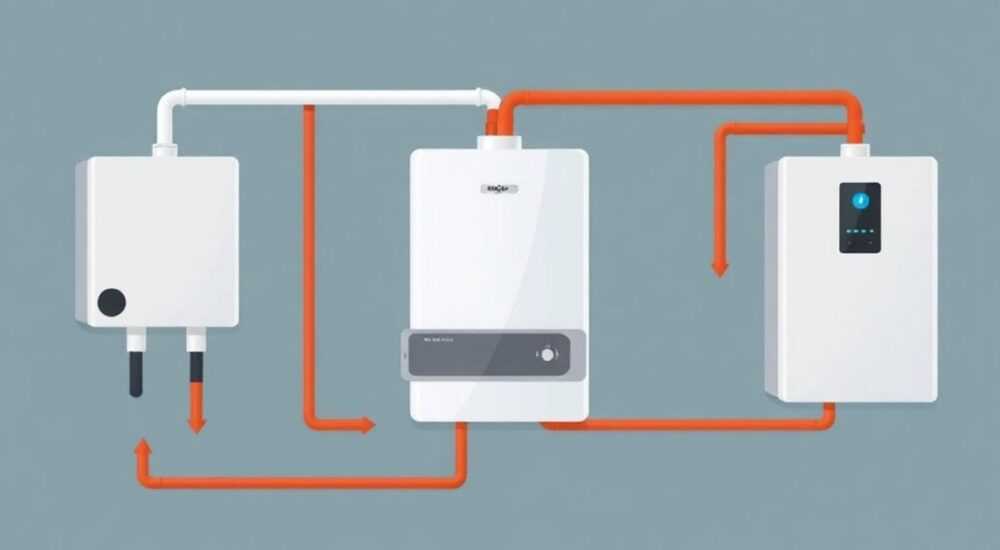

Как подключить бойлер косвенного нагрева к двухконтурному

Подключение бойлера косвенного нагрева к двухконтурному газовому котлу — распространённое решение для обеспечения стабильного и объёмного горячего водоснабжения в частных домах. Такая система позволяет использовать уже существующий котёл не только для отопления, но и для эффективного нагрева воды, исключая необходимость установки дополнительного оборудования. Однако правильная интеграция требует чёткого понимания принципов работы обоих устройств, грамотного выбора схемы подключения и соблюдения технических нюансов.

Принцип работы бойлера косвенного нагрева и двухконтурного котла

Бойлер косвенного нагрева — это ёмкостной водонагреватель, который нагревает воду за счёт теплоносителя, поступающего от отопительного котла. Внутри бака расположен змеевик, через который циркулирует горячий теплоноситель из контура отопления. Тепло передаётся воде в баке, обеспечивая её нагрев до заданной температуры.
Двухконтурный котёл одновременно обслуживает два контура: отопления и горячего водоснабжения (ГВС). При открывании крана с горячей водой котёл автоматически переключается с обогрева радиаторов на нагрев воды. Однако встроенный теплообменник ГВС имеет ограниченную производительность, что может быть недостаточно для больших семей или домов с несколькими санузлами.
Когда к такому котлу подключают бойлер косвенного нагрева, возникает конфликт приоритетов: котёл должен понимать, когда нужно греть воду в бойлере, а не просто реагировать на поток в ГВС. Без корректной настройки система либо не будет нагревать бойлер, либо будет постоянно прерывать отопление.

Для решения этой задачи применяются различные схемы интеграции, основанные на использовании комнатного термостата, реле приоритета ГВС или погодозависимой автоматики. Эти устройства дают сигнал котлу временно переключиться на нагрев бойлера, даже если система отопления ещё не достигла нужной температуры.

Подготовка к подключению: выбор места и комплектующих

Перед началом монтажа важно правильно выбрать место установки бойлера. Оптимально размещать его в котельной, рядом с отопительным оборудованием. Бойлер должен находиться вертикально, с запасом свободного пространства сверху и сбоку для обслуживания. Расстояние до стен — не менее 10 см, особенно с тыльной стороны, где расположены патрубки.
Требования к помещению:

• Наличие дренажного слива или поддона с возможностью отвода воды при аварии;
• Доступ к электропитанию 230 В для циркуляционного насоса и датчика температуры;
• Стена должна выдерживать вес полного бака (например, 200-литровый бойлер весит около 220 кг).

Из комплектующих для подключения потребуются:

1. Циркуляционный насос (если не встроен в узел);
2. Трёхходовой клапан или насосно-смесительный узел;
3. Реле приоритета ГВС или контроллер;
4. Датчик температуры бойлера;
5. Обратные клапаны, воздухоотводчики, шаровые краны для отсечки;
6. Теплоизоляция для трубопроводов.

Выбор бойлера зависит от количества проживающих и суточного расхода воды. Ориентировочные нормы:

Схемы подключения бойлера к котлу

Существует несколько проверенных схем подключения бойлера косвенного нагрева к двухконтурному котлу. Выбор зависит от наличия автоматики, бюджета и требований к комфорту.

Схема 1: Через реле приоритета ГВС

Это самый доступный и надёжный способ. Реле получает сигнал от датчика температуры бойлера. Когда вода остывает ниже заданного уровня (например, 55 °C), реле подаёт команду котлу перейти в режим ГВС. Котёл начинает греть теплоноситель, который направляется в змеевик бойлера.
Преимущества:

• Простота монтажа;
• Низкая стоимость комплекта;
• Надёжность — нет сложной электроники.

Недостаток — во время нагрева бойлера отопление приостанавливается.

Схема 2: С насосно-смесительным узлом и контроллером

Более продвинутый вариант. Используется узел с циркуляционным насосом, трёхходовым клапаном и контроллером. Контроллер управляет приоритетом: если температура в бойлере падает, он активирует насос и переключает клапан, направляя теплоноситель в змеевик. Отопление продолжает работать, но с меньшей интенсивностью.
Такая схема обеспечивает:

• Плавное переключение между контурами;
• Минимальные колебания температуры в доме;
• Возможность интеграции с погодозависимой автоматикой.

Схема 3: Параллельное подключение с байпасом

Редко используется, но возможна при наличии свободного выхода на котле. Бойлер подключается параллельно системе отопления через отдельные патрубки. Требует установки обратного клапана и насоса. Недостаток — котёл не «знает», что бойлер нуждается в нагреве, поэтому нужен внешний таймер или термостат.

Монтаж и настройка системы: пошаговая инструкция

Шаг 1: Установка бойлера

Закрепите бойлер на стене с помощью штатных кронштейнов. Подключите холодную воду к нижнему патрубку (обычно помечен синим), горячую — к верхнему (красный). Установите предохранительный клапан на патрубок безопасности (обычно сбоку сверху) и подключите дренажный шланг к канализации.

Шаг 2: Подключение к контуру отопления

Проложите трубопроводы от котла к бойлеру. Подачу теплоносителя подключайте к нижнему патрубку змеевика, обратку — к верхнему. Это обеспечит эффективную циркуляцию и полный прогрев воды. Используйте трубы с теплоизоляцией — это снизит теплопотери на 15–20%.

Шаг 3: Установка насоса и автоматики

Если используется схема с насосом, установите его на подающей линии к бойлеру. Обязательно предусмотрите байпас и воздушный клапан. Подключите датчик температуры к погружному гильзу на бойлере. Проложите кабель к реле или контроллеру.

Шаг 4: Настройка приоритета

Настройте реле или контроллер:

• Задайте температуру включения — например, 50 °C;
• Температуру отключения — 60 °C;
• Установите минимальный интервал между циклами (не менее 10 минут).

Если котёл поддерживает внешнее управление, подключите реле к клемме «DHW» или «Boiler». При этом котёл будет воспринимать сигнал как запрос на нагрев ГВС.

Шаг 5: Пусконаладочные работы

Перед запуском:

• Заполните систему отопления теплоносителем;
• Удалите воздух через группу безопасности и воздухоотводчики;
• Проверьте давление — оно должно быть в пределах 1,0–1,5 бар.

Включите питание, запустите котёл. Активируйте режим нагрева бойлера вручную и убедитесь, что насос работает, стрелка на манометре не падает, а температура в бойлере растёт.

Частые ошибки и как их избежать

Ошибка 1: Подключение без приоритета

Многие пытаются просто подключить бойлер параллельно отоплению, не используя реле. В результате котёл не видит нагрузку, и вода в бойлере остаётся холодной.
Решение — всегда использовать устройство управления: реле, контроллер или штатный модуль котла.

Ошибка 2: Неправильная ориентация патрубков

Подключение подачи и обратки «наоборот» снижает КПД нагрева на 20–30%. Холодная вода не будет полностью вытесняться, образуются зоны застоя.
Правило: подача — к нижнему патрубку змеевика, обратка — к верхнему.

Ошибка 3: Отсутствие предохранительного клапана

При нагреве вода расширяется. Без клапана давление в бойлере растёт, что может привести к разрыву бака.
Обязательно устанавливайте предохранительный клапан на 7 бар и подключайте дренажный патрубок к канализации.

Ошибка 4: Использование пластиковых труб без изоляции

Полипропилен или PEX без изоляции на линиях к бойлеру вызывают значительные теплопотери. Особенно это критично, если трубы проходят по холодным помещениям.
Решение — применяйте теплоизоляцию толщиной не менее 10 мм.

Ошибка 5: Игнорирование циркуляции ГВС

Если точки водоразбора находятся далеко от бойлера, первые 10–15 литров будут холодными. Это неудобно и ведёт к перерасходу воды.
Рассмотрите установку рециркуляционного контура с насосом и обратным трубопроводом.

Экспертное мнение

Интервью с Сергеем Петровым, руководителем монтажной бригады, 18 лет опыта

— Сергей, какие системы с бойлерами вы считаете наиболее эффективными?
«На мой взгляд, оптимальна схема с насосно-смесительным узлом и комнатным термостатом. Например, узел типа RTL от Danfoss или Grundfos COMFORT. Он сам регулирует приоритет, не допускает переохлаждения дома. Мы делаем так в 70% проектов — клиенты отмечают стабильную температуру и отсутствие «скачков» в работе котла.»
— А что посоветуете тем, кто хочет сэкономить?
«Можно начать с реле приоритета — это дешевле. Но учтите: если у вас большой дом и бойлер 200 л, нагрев может занимать 2–3 часа. На это время отопление будет приостановлено. Лучше потратиться на качественную автоматику один раз, чем мириться с дискомфортом.»
— Есть ли альтернативы бойлерам?
«Да, гибридные тепловые насосы с функцией ГВС — они эффективнее, особенно в регионах с мягким климатом. Но для старых домов с газовым отоплением бойлер косвенного нагрева остаётся самым простым и надёжным решением.»

Вопросы и ответы

Заключение

Подключение бойлера косвенного нагрева к двухконтурному котлу — технически реализуемая задача, которая значительно повышает комфорт в доме. Ключевой момент — организация правильного приоритета: котёл должен своевременно переключаться на нагрев воды, не нарушая работу отопления. Для этого необходимы внешние устройства управления — от простого реле до полноценного насосно-смесительного узла.

• Используйте реле приоритета или насосно-смесительный узел для управления нагревом.
• Соблюдайте правильную схему подключения: подача к нижнему патрубку змеевика.
• Устанавливайте предохранительный клапан и дренажный патрубок.
• Теплоизолируйте все трубопроводы к бойлеру.
• Настройте автоматику с учётом потребностей семьи и характеристик котла.
