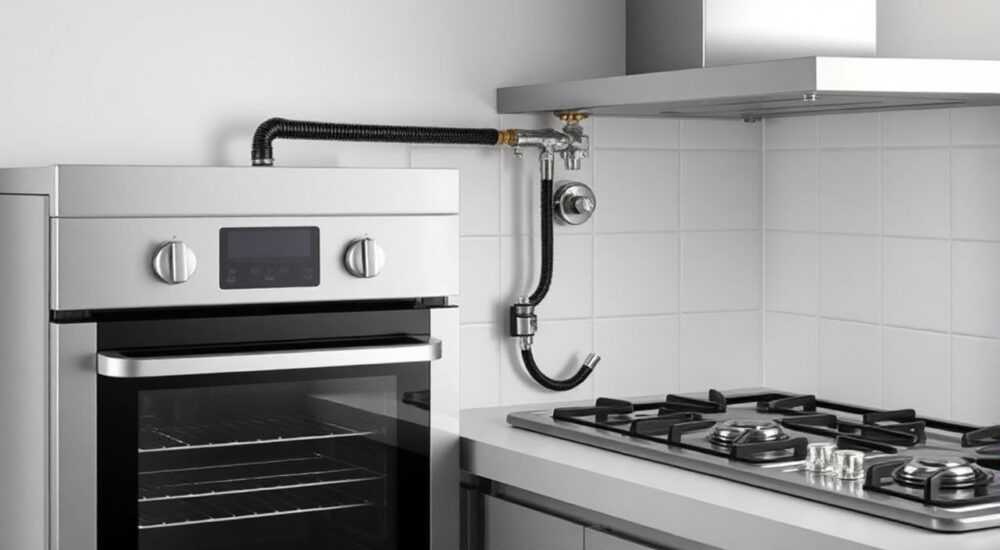

Как подключить духовой шкаф и варочную панель к одной газовой трубе

Соединить духовой шкаф и варочную панель с одной газовой трубой возможно, но только при соблюдении строгих правил безопасности, норм СНиП и ПУЭ. Главное — использовать специальный тройниковый переходник (газовый коллектор) с отсечными кранами на каждом выходе и обеспечить герметичность всех соединений. Категорически запрещено выполнять подключение самостоятельно без согласования и последующего осмотра представителем газовой службы.

Нормативные требования к подключению газового оборудования

Подключение бытовых газовых приборов регулируется рядом нормативных документов: СНиП 42-01-2002 «Газораспределительные системы», ПБ 12-529-03 (Правила безопасности в газовом хозяйстве), а также ПУЭ (Правила устройства электроустановок) — особенно если речь идёт о комбинированных плитах с электроподжигом. Эти документы определяют допустимые способы присоединения, материалы для труб и шлангов, расстояния между устройствами и условия эксплуатации.

Один из ключевых принципов — каждый газовый прибор должен иметь возможность автономного отключения. Это означает, что между газовой магистралью и каждым устройством (варочная панель, духовой шкаф) обязательно должен быть установлен отсекающий кран. Такая схема позволяет безопасно проводить техническое обслуживание или замену одного из приборов без перекрытия всей линии.

Если вы планируете подключить два устройства к одному стояку, необходимо использовать тройниковую разводку — так называемый газовый коллектор. Он монтируется после основного крана на трубе и имеет два выхода, каждый из которых оснащается своим запорным вентилем. Коллектор должен быть выполнен из меди, нержавеющей стали или латуни — материалы должны соответствовать ГОСТ 3262-75 и быть устойчивыми к коррозии и давлению газа.

Допустимые материалы и диаметры труб

Для внутренней разводки газа используются как жёсткие трубы (металлические), так и гибкие шланги. Однако последние имеют ограничения. Например, резиновые шланги разрешены только для временного подключения и должны заменяться каждые 5 лет. Металлорукава (гофрированные трубы из нержавейки) считаются более надёжными и могут использоваться до 10–15 лет.

Подготовка к подключению: что нужно учесть

Перед началом работ важно оценить технические параметры вашей газовой магистрали. Достаточно ли у неё пропускной способности для двух потребителей? Общая тепловая нагрузка (мощность) духового шкафа и варочной панели не должна превышать допустимую нагрузку на стояк. Как правило, стандартный квартирный газопровод рассчитан на суммарную мощность до 15–18 кВт.

Например, типичная варочная панель потребляет около 8–11 кВт, а духовой шкаф — 3–5 кВт. В сумме это укладывается в допустимые рамки. Но если вы используете профессиональную технику с повышенной мощностью (например, панель на 14 кВт и духовку на 6 кВт), общий расход может превысить предел, что приведёт к недостаточному давлению газа и некорректной работе оборудования.

Также важно учитывать расположение приборов. Если духовой шкаф находится в нижнем модуле кухонного гарнитура, а панель — сверху, разводка должна быть выполнена так, чтобы газопровод не проходил через зону высокой температуры или механических повреждений. Оптимально — проложить трубу по задней стенке шкафа, защищённую от нагрева и доступа.

Необходимые компоненты для подключения

Для безопасного и правильного подключения вам понадобятся:

• Газовый коллектор (тройник) с двумя отсечными кранами;
• Гибкие шланги или жёсткие трубы (металлорукав) подходящего диаметра (обычно ½ дюйма);
• Фитинги и соединители (гаечные пары, накидные гайки);
• Уплотнительная лента (ФУМ-лента) или паста для резьбовых соединений;
• Инструмент: ключи (разводной, газовый), уровень, индикатор утечки газа.

Если вы планируете скрытую прокладку, например, внутри корпуса кухонной мебели, убедитесь, что доступ к кранам и соединениям остаётся свободным. Закрывать их декоративными панелями нельзя — это нарушает правила технического обслуживания.

Пошаговая инструкция по подключению

Хотя подключение должно выполняться специалистом, полезно понимать, как выглядит процесс. Это поможет вам контролировать качество работ и задавать правильные вопросы мастеру.

1. Отключение газа. Перекройте основной кран на газовой трубе и убедитесь, что подача газа прекращена. Откройте кран на плите, чтобы стравить остаточный газ.
2. Установка коллектора. На выходе из стояка установите тройниковый переходник. Все резьбовые соединения уплотняются ФУМ-лентой. Коллектор должен быть закреплён надёжно, без перекосов.
3. Монтаж отсечных кранов. На каждый выход коллектора устанавливается шаровой кран. Они должны легко открываться и закрываться, не требуя усилий.
4. Прокладка газопровода. От каждого крана прокладывается отдельная линия к месту установки прибора. Используйте металлорукав — он гибкий, прочный и долговечный.
5. Подключение приборов. Подсоедините шланги к панели и духовке, затянув гайки ключом. Не переусердствуйте — можно повредить резьбу.
6. Проверка герметичности. Откройте основной кран, затем поочерёдно — краны на коллекторе. Обработайте все соединения мыльным раствором. Пузыри покажут утечку.
7. Регистрация и приёмка. Вызовите представителя газовой службы для оформления акта ввода в эксплуатацию.

Типичные ошибки и риски при самостоятельном монтаже

Многие пытаются сэкономить на вызове мастера, но это чревато серьёзными последствиями. Одна из самых распространённых ошибок — использование одного общего крана на два прибора. Это нарушает нормы безопасности: при ремонте духовки придётся отключать и панель, а значит — всю кухню.

Другая проблема — применение резиновых шлангов в местах с высокой температурой. Например, если шланг проходит рядом с духовкой, постоянный нагрев приводит к растрескиванию и утечке газа. Также опасно прятать соединения за глухими панелями — в случае утечки газ будет накапливаться, создавая взрывоопасную смесь.

Что делать, если обнаружена утечка?

• Немедленно перекройте все краны на газопроводе.
• Откройте окна для проветривания. Не включайте электроприборы — искра может вызвать взрыв.
• Выйдите из помещения и сообщите в аварийную службу (104).
• Не пытайтесь устранить утечку самостоятельно.

Альтернативы и современные решения

Если прокладка двух линий от одного стояка невозможна или нежелательна, существуют альтернативные варианты. Например, установка электрического духового шкафа. Современные модели предлагают отличную функциональность: конвекция, пароварка, самоочистка. При этом исчезает необходимость в газовом подключении, а риск утечки сводится к нулю.

Ещё один вариант — использование единой газовой плиты с духовкой и варочной поверхностью. Такие модели уже имеют внутреннюю разводку и подключаются к одной точке. Это проще, дешевле и безопаснее, чем раздельное подключение.

Также появляются новые технологии — например, газовые коллекторы с датчиками утечки и автоматическим перекрытием подачи газа. Они подключаются к системе «умного дома» и отправляют уведомление на телефон при обнаружении аномалий. Хотя такие решения пока дороги, они указывают направление развития безопасности в быту.

Экспертное мнение

Она также отмечает, что большинство аварий происходит из-за «мелких» упущений: недозатянутых гаек, использования просроченных шлангов, игнорирования плановых проверок. «Техника служит долго, но соединения изнашиваются. Раз в 3–5 лет нужно проводить профилактический осмотр — это стоит недорого, но спасает от беды.»

Вопросы и ответы

Заключение

Подключение духового шкафа и варочной панели к одной газовой трубе — технически возможная и распространённая практика, но только при соблюдении строгих норм безопасности. Использование тройникового коллектора с отдельными кранами, качественных материалов и обязательная проверка специалистом — не просто формальность, а гарантия вашей безопасности.

• Подключение двух приборов к одной трубе возможно через газовый коллектор с кранами.
• Каждый прибор должен иметь отдельный отсекающий вентиль.
• Используйте металлорукав вместо резиновых шлангов для долговечности и безопасности.
• Все работы требуют официального согласования и проверки газовой службой.
• Регулярная диагностика оборудования снижает риски аварий.
