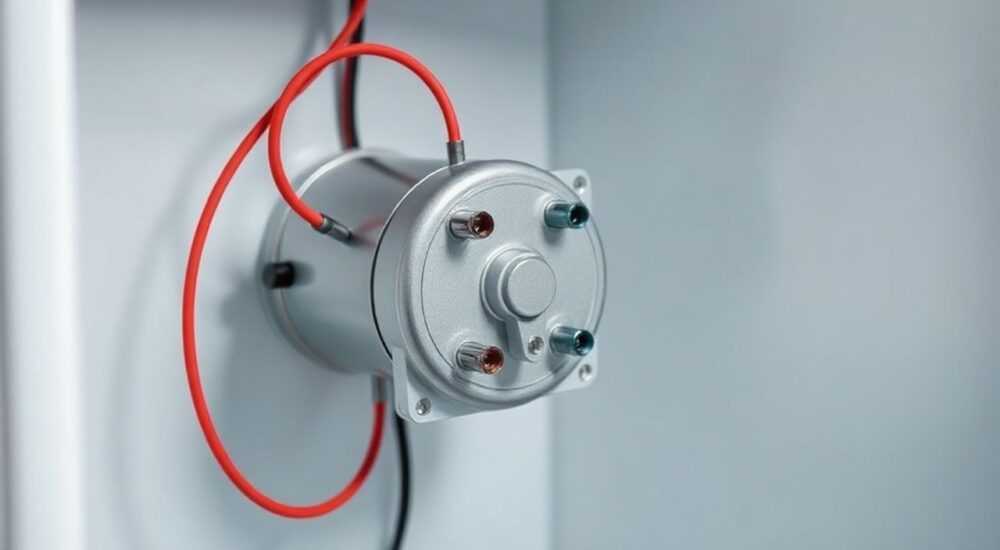

Как подключить двигатель от холодильника с тремя выходами без реле

Подключение двигателя от холодильника с тремя выходами без реле — задача, с которой могут столкнуться радиолюбители, домашние мастера или те, кто занимается повторным использованием технических компонентов. Такие моторы, известные как компрессоры, изначально рассчитаны на работу в составе герметичной системы охлаждения и требуют специфических условий для запуска и эксплуатации. Подключать их напрямую к сети 220 В без пускового реле крайне опасно: это может привести к перегреву, короткому замыканию или полному выходу устройства из строя. Однако при соблюдении определённых правил и использовании альтернативных схем запуска двигатель можно подключить безопасно и эффективно.

Для безопасного подключения компрессора от холодильника без реле необходимо вручную создать пусковой момент, используя временный конденсатор или кнопку старта. Главное — чётко идентифицировать выводы обмоток и ограничить время работы во избежание перегрева.

Содержание статьи:

Общая информация о двигателе от холодильника
Идентификация трёх выходов: как определить обмотки
Таблица: Расшифровка сопротивлений
Принцип пускового механизма: зачем нужно реле
Как подключить двигатель без реле: пошаговая инструкция
Шаг 1: Подготовка оборудования
Шаг 2: Сборка схемы
Пример схемы подключения
Опасности и типичные ошибки при подключении
Эксплуатационные ограничения и меры предосторожности
Экспертное мнение
Вопросы и ответы
Заключение

Общая информация о двигателе от холодильника

Компрессор холодильника — это электродвигатель, работающий на принципе асинхронного однофазного мотора. Он состоит из статора с двумя обмотками (пусковой и рабочей) и ротора, который создаёт давление в системе охлаждения. Такие двигатели герметичны: вся конструкция запечатана в металлический корпус, и доступ к внутренним частям невозможен без разрушения.

Три выходящих провода от компрессора соответствуют трём контактам на клеммной колодке. Каждый из них связан с одной из обмоток или их общей точкой. Понимание этой схемы критически важно для безопасного подключения. Неправильная коммутация может вызвать мгновенный перегрев и выход устройства из строя.

В бытовых холодильниках чаще всего используются компрессоры мощностью от 100 до 200 Вт. Они рассчитаны на напряжение 220 В и работают в циклическом режиме: включаются на несколько минут, затем отключаются на более длительный период. Это позволяет избежать перегрева и обеспечивает стабильную работу системы.

Полезно знать: Компрессор не предназначен для непрерывной работы вне контура охлаждения. Даже при правильном подключении он быстро перегреется, если не будет охлаждаться маслом и хладагентом.

Идентификация трёх выходов: как определить обмотки

Перед подключением необходимо точно определить назначение каждого из трёх проводов. Для этого используется мультиметр в режиме измерения сопротивления (омметр). Процедура проста, но требует внимания.

Установите мультиметр в диапазон 200 Ом.
Измерьте сопротивление между каждой парой контактов: A–B, B–C, A–C.
Запишите полученные значения.

Как правило, вы получите три значения сопротивления. Одно из них будет наибольшим — это суммарное сопротивление двух последовательно соединённых обмоток. Два других значения будут меньше и в сумме дадут первое. Например:
— A–B: 12 Ом
— B–C: 8 Ом
— A–C: 20 Ом

Здесь A–C — общее сопротивление, значит, контакт B — общий. Тогда:

B — общий вывод (общая точка обмоток)
A — рабочая обмотка (12 Ом от B)
C — пусковая обмотка (8 Ом от B)

Таблица: Расшифровка сопротивлений

Пара контактов	Сопротивление (Ом)	Интерпретация
1–2	15	Рабочая обмотка
2–3	10	Пусковая обмотка
1–3	25	Сумма обмоток — общий контакт №2

«Никогда не полагайтесь на цвет проводов — они могут быть перепутаны или повреждены. Единственный надёжный способ — измерение сопротивления.» — Алексей Петров, инженер-электрик, 15 лет опыта в ремонте бытовой техники

Принцип пускового механизма: зачем нужно реле

В заводской комплектации компрессор подключается через пусковое реле (пускозащитное реле), которое выполняет две функции: подаёт напряжение на пусковую обмотку на короткое время при старте и отключает двигатель при перегреве.

Пусковая обмотка создаёт вращающееся магнитное поле, необходимое для раскрутки ротора. Однако она не рассчитана на длительную работу — при постоянном включении она перегревается и сгорает. Реле автоматически отключает её через 2–3 секунды после запуска.

Защитная функция реализуется через биметаллическую пластину, которая размыкает цепь при превышении температуры. Это предотвращает повреждение двигателя при заклинивании или перегрузке.

Полезно знать: Без реле пусковая обмотка остаётся под напряжением постоянно, что приводит к перегреву уже через 10–15 секунд. Поэтому при ручном запуске важно контролировать время включения.

Как подключить двигатель без реле: пошаговая инструкция

Если у вас нет пускового реле, можно использовать альтернативные методы запуска. Ниже — проверенная схема с ручным управлением.

Шаг 1: Подготовка оборудования

Вам понадобится:

Мультиметр (для идентификации выводов)
Изолированные провода с зажимами «крокодил»
Кнопка с фиксацией или временного действия (например, ПНВС)
Конденсатор ёмкостью 10–30 мкФ (пусковой, полярный или неполярный)
Источник питания 220 В (розетка с заземлением)

Шаг 2: Сборка схемы

Подключите общий провод (B) напрямую к фазе (L) сети 220 В.
Рабочую обмотку (A) подключите к нулю (N).
Пусковую обмотку (C) подайте через кнопку или конденсатор на фазу.

При нажатии кнопки пусковая обмотка подключается к сети, создаётся пусковой момент. После раскрутки ротора кнопку отпускают, и двигатель продолжает работать только на рабочей обмотке.

Альтернатива — использовать конденсатор. Он подключается параллельно пусковой обмотке и временно сдвигает фазу, имитируя действие реле. Ёмкость подбирается экспериментально: слишком маленькая — не запустит, слишком большая — вызовет перегрузку.

Пример схемы подключения

Контакт	Подключение
Общий (B)	Фаза (L)
Рабочая (A)	Ноль (N)
Пусковая (C)	Через кнопку → Фаза (L)

«Если двигатель не запускается, попробуйте слегка провернуть вал вручную. Иногда ротор застревает в «мертвой точке», и ему нужен начальный импульс.» — Михаил Сидоров, мастер по ремонту компрессоров

Опасности и типичные ошибки при подключении

Несмотря на кажущуюся простоту, подключение компрессора без реле сопряжено с рисками. Вот наиболее распространённые ошибки:

Подключение пусковой обмотки напрямую к сети без отключения. Это приводит к перегреву и выходу из строя за считанные секунды.
Перепутаны обмотки. Если рабочую и пусковую поменять местами, двигатель либо не запустится, либо будет работать с перегрузкой.
Отсутствие защиты. Без термореле или автоматического отключения есть риск возгорания.
Работа всухую. Компрессор не имеет внешнего охлаждения — перегрев неизбежен уже через 1–2 минуты.

Полезно знать: Всегда используйте УЗО (устройство защитного отключения) при работе с 220 В. Это спасёт вас при пробое на корпус.

Эксплуатационные ограничения и меры предосторожности

Даже при успешном запуске компрессор нельзя использовать как обычный электродвигатель. Его конструкция предполагает работу в замкнутой системе с циркуляцией хладагента и масла. Без этого:

Нет смазки — детали изнашиваются.
Нет охлаждения — перегрев происходит за минуты.
Нет нагрузки — КПД минимальный, возможна нестабильная работа.

Поэтому рекомендуется:

Ограничивать время работы до 30 секунд.
Делать перерывы не менее 5 минут.
Не оставлять устройство без присмотра.
Не использовать в помещениях с высокой влажностью.

Если вы хотите использовать компрессор длительно — установите термозащиту и принудительное охлаждение (вентилятор).

Экспертное мнение

«Я видел десятки случаев, когда люди пытались запустить компрессор как обычный мотор. Почти все заканчивались сгоревшей обмоткой. Да, можно запустить без реле — но это временная мера для диагностики, не более. Если вы планируете использовать его в самодельном насосе или другом устройстве — лучше купить подходящий асинхронный двигатель. Это безопаснее и эффективнее.» — Дмитрий Кузнецов, главный инженер сервисного центра «ХолодМастер», 20 лет в отрасли

Вопросы и ответы

Можно ли оставить компрессор включённым на долгое время?

Нет. Даже при правильном подключении он перегреется из-за отсутствия охлаждения. Максимальное время работы — 1–2 минуты с длительными перерывами.

Подойдёт ли электролитический конденсатор вместо пускового?

Да, но только на короткое время. Электролитические конденсаторы не предназначены для длительной работы в цепях переменного тока. Используйте неполярные или специальные пусковые модели.

Что делать, если двигатель гудит, но не крутится?

Это означает, что пусковой момент недостаточен. Проверьте подключение пусковой обмотки, попробуйте увеличить ёмкость конденсатора или вручную провернуть вал.

Можно ли использовать компрессор от холодильника как воздушный насос?

Технически — да, но требуется модификация: удаление клапанов, подключение шлангов, установка обратного клапана. Однако ресурс будет крайне низким из-за перегрева.

Заключение

Подключение двигателя от холодильника с тремя выходами без реле возможно, но требует аккуратности, знаний и соблюдения мер безопасности. Ключевой момент — временное включение пусковой обмотки с последующим отключением. Использование кнопки или пускового конденсатора позволяет запустить компрессор вручную, однако это решение подходит только для кратковременных задач: диагностики, демонстрации или временного использования.

Главное — помнить, что компрессор не является универсальным двигателем. Его конструкция оптимизирована для работы в составе холодильной системы, и любое отклонение от этих условий сокращает срок службы и повышает риски. При всех манипуляциях обязательно используйте средства защиты, УЗО и избегайте длительной работы.

Всегда определяйте выводы мультиметром — не полагайтесь на цвет.
Пусковая обмотка должна быть подключена временно — максимум на 3–5 секунд.
Используйте кнопку или конденсатор для создания пускового момента.
Ограничьте время работы из-за риска перегрева.
Не используйте компрессор как постоянный источник механической энергии.
