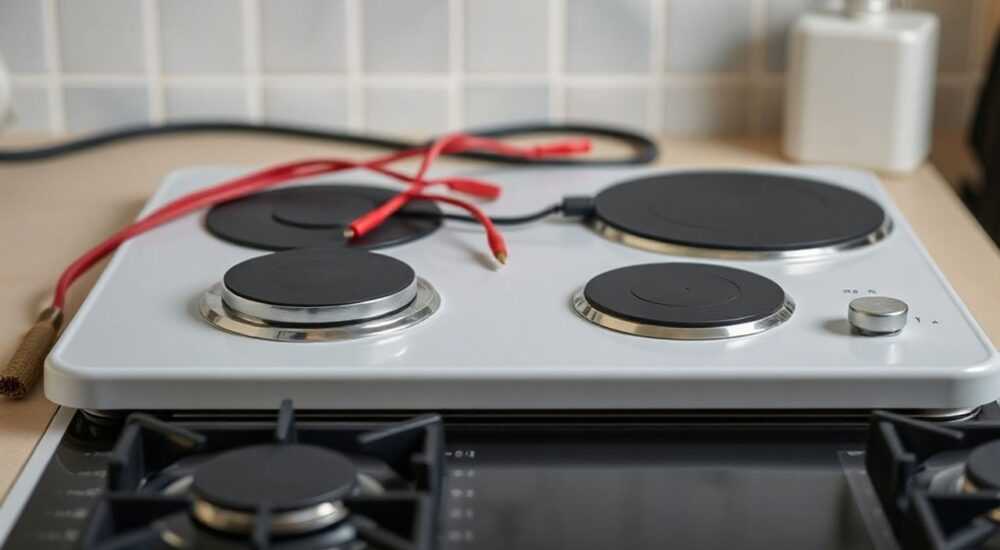

Как подключить электрическую варочную панель самостоятельно с 3 проводами

Подключение электрической варочной панели с тремя проводами — задача, с которой сталкиваются многие при ремонте или замене кухонной техники. Несмотря на кажущуюся простоту, этот процесс требует чёткого понимания электрических норм, схем подключения и мер безопасности. Ошибки могут привести не только к выходу устройства из строя, но и к серьёзным рискам: короткому замыканию, перегреву или даже пожару.

Технические требования к подключению варочной панели

Электрическая варочная панель — один из самых энергопотребляющих приборов на кухне. Её мощность может достигать 7–10 кВт, что требует особого подхода к электропитанию. Подключение через обычную розетку категорически запрещено, особенно если она рассчитана на 6 А или 10 А. Это создаёт высокий риск перегрузки и возгорания.

Для безопасной эксплуатации требуется выделенная линия питания. Она должна быть проложена от распределительного щита с использованием медного кабеля сечением не менее 4 мм² (для мощности до 8 кВт) или 6 мм² (при мощности выше 8 кВт). Кабель должен иметь три жилы: фаза (L), ноль (N) и защитное заземление (PE).

Отдельный автоматический выключатель на 25–32 А защищает линию от перегрузки. Обязательно использование УЗО (устройства защитного отключения) с током утечки 30 мА. Это предотвращает поражение электрическим током при повреждении изоляции.

Подготовка к подключению: инструменты и материалы

Перед началом работ подготовьте всё необходимое. Работа с электричеством требует аккуратности, поэтому наличие правильных инструментов снижает риск ошибок.

Основные инструменты:

• Отвёртки (крестовые и плоские);
• Индикаторная отвёртка или мультиметр для проверки напряжения;
• Клещи для зачистки изоляции;
• Набор гаечных ключей;
• Изолента или термоусадочные трубки.

Материалы для подключения:

• Медный кабель ВВГнг-Ls 3×4 мм² или 3×6 мм² (в зависимости от мощности панели);
• Клеммная колодка или бокс для соединения проводов (если используется гибкое подключение);
• Автоматический выключатель 25 А или 32 А;
• УЗО 30 мА;
• Коробка распределительная (при необходимости).

Перед началом обязательно обесточьте линию на щите и установите табличку «Не включать! Идёт работа».

Схема подключения варочной панели с 3 проводами

Современные варочные панели чаще всего имеют три вывода: L (фаза), N (ноль) и PE (заземление). На тыльной стороне панели расположен клеммник, где указаны эти обозначения. Важно правильно сопоставить провода с клеммами.

Цветовая маркировка проводов стандартизирована:

• Фаза (L) — коричневый, чёрный или серый;
• Ноль (N) — синий или голубой;
• Заземление (PE) — жёлто-зелёный.

Если ваш кабель имеет другую расцветку, обязательно проверьте каждый провод мультиметром. Особенно это важно в старых домах, где цвета могут не соответствовать стандартам.

На клеммнике панели обычно есть перемычки. При трёхпроводном подключении они объединяют нулевую и заземляющую шины. Однако делать это категорически нельзя. Заземление и ноль должны быть разделены. Перемычку между N и PE удаляют, если она установлена производителем.

Как определить контакты

• Найдите маркировку на задней панели: L1, L2, L3 — фазы; N — ноль; ⏚ или PE — заземление.
• При однофазном подключении все фазные жилы объединяются перемычкой (обычно идёт в комплекте).
• Фазный провод подключается к L1 (или к L1–L3 при наличии перемычки), ноль — к N, земля — к PE.

Жесткое подключение: пошаговая инструкция

Жесткое подключение — это прямое соединение кабеля от щита к клеммнику панели без использования розетки. Этот метод считается самым надёжным и безопасным для мощных приборов.

1. Отключите питание на щите. Убедитесь, что напряжение отсутствует. Используйте мультиметр.
2. Проложите кабель ВВГнг-Ls 3×4 мм² от щита до места установки панели. Прокладывайте в кабель-канале или гофре для защиты.
3. Подключите кабель к автомату и УЗО в щите: фаза — к выходу автомата, ноль — к нулевой шине, земля — к шине PE.
4. Зачистите концы кабеля на 1–1,5 см. Не повредите жилы.
5. Откройте заднюю крышку панели. Найдите клеммник и удалите транспортировочные заглушки.
6. Подключите провода к клеммам: коричневый — к L1, синий — к N, жёлто-зелёный — к PE. Затяните винты, но не перетягивайте.
7. Закройте клеммную коробку. Убедитесь, что провода не зажаты корпусом.
8. Включите автомат и проверьте работу. Включите одну конфорку — если светится, подключение выполнено.

После первого включения проследите за температурой клемм и проводов в течение 10–15 минут. При нагреве — немедленно отключите и проверьте затяжку контактов.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают ошибки при подключении варочных панелей. Вот самые частые:

• Соединение нуля и заземления на клеммнике. Это создаёт аварийную ситуацию: корпус панели может оказаться под напряжением. Всегда используйте отдельные клеммы.
• Использование алюминиевого кабеля. Алюминий хрупкий, окисляется и плохо держит контакт. Только медь.
• Подключение через удлинитель или тройник. Это запрещено ПУЭ. Только прямая линия от щита.
• Неправильный выбор автомата. Для 4 мм² нужен автомат 25 А, для 6 мм² — 32 А. Более мощный — не защитит кабель.
• Игнорирование УЗО. Без него нет защиты от утечек тока. Даже при исправной изоляции риск остаётся.

Если вы сомневаетесь в своих силах — лучше вызвать специалиста. Экономия на электрике может обойтись слишком дорого.

Экспертное мнение

Он также отмечает, что большинство бытовых аварий происходят из-за неправильного подключения заземления. «Люди думают: «Земля — это просто проводок, ничего страшного». Но именно он спасает жизнь при пробое фазы на корпус. Не экономьте на безопасности.»

Вопросы и ответы

Заключение

Подключение электрической варочной панели с тремя проводами — ответственный процесс, требующий знаний, инструментов и строгого соблюдения правил электробезопасности. Главное — использовать выделенную линию с медным кабелем, автоматом и УЗО, а также правильно соединить фазу, ноль и заземление без объединения цепей.

• Используйте кабель 3×4 мм² или 3×6 мм² в зависимости от мощности панели.
• Подключайте фазу, ноль и землю строго по цветам и маркировке.
• Никогда не соединяйте нулевой и защитный проводники на клеммнике.
• Обязательно установите УЗО с током утечки 30 мА.
• После подключения проверьте работу и температуру соединений.
